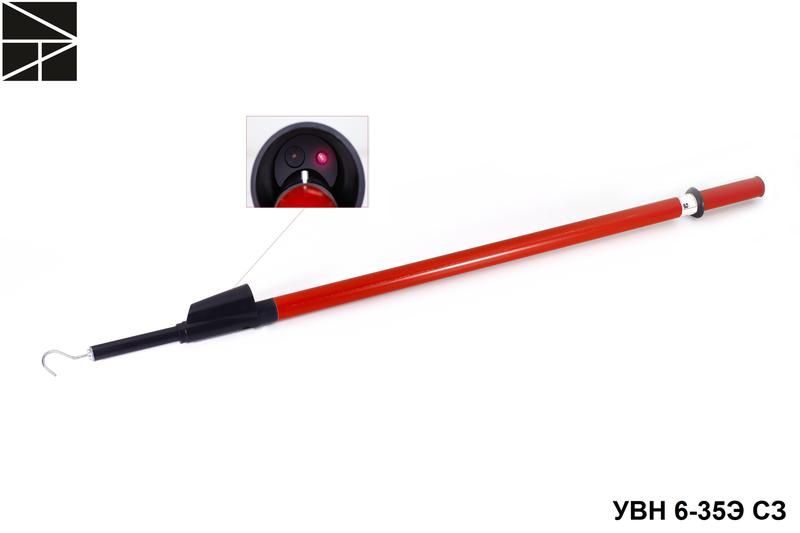

Указатель напряжения УВН 6-35Э СЗ 6-35 кВ Электро Трейд ET-UVN121

Указатель напряжения 6-35 киловольт с звуковым сигналом от Электро Трейд (арт. et-uvn121) - устройство для безопасной проверки наличия высокого напряжения на ЛЭП и электроустановках. Он сочетает визуальную и звуковую индикацию, что делает его надёжным инструментом для персонала, работающего с оборудованием до 35 кВ.

Назначение и область применения

Указатель напряжения 6-35 киловольт с звуковым сигналом применяется для контроля отсутствия напряжения перед работами на воздушных линиях электропередачи, распределительных устройствах, трансформаторах и другом оборудовании переменного тока с классом напряжения 6–35 кВ. Подходит для предварительной проверки перед заземлением, ремонтом, обслуживанием и диагностированием.

Технические характеристики

• Класс напряжения: 6 / 10 / 35 кВ - работает в трёх основных сетях среднего напряжения;
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ;
• Способ измерения: контактный - требует физического контакта с токоведущими частями;
• Индикация: звуковая + световая - одновременная сигнализация при наличии напряжения;
• Гарантийный срок: 24 месяца - подтверждает устойчивость конструкции и качество сборки;
• Обозначение: СЗ - соответствует требованиям к указателям с самопроверкой (сигналом самообслуживания).

Совместимость и монтаж

Указатель напряжения 6-35 киловольт с звуковым сигналом не требует внешних источников питания - работает за счёт поляризованного тока от контролируемой цепи. Применяется вручную: оператор подносит рабочий щуп к токоведущей части. Для точного результата необходимо обеспечить плотный контакт. Нельзя использовать с постоянным током или на объектах выше 35 кВ.

Безопасность и стандарты

Устройство соответствует нормам безопасности для работы с высоким напряжением. Обозначение “СЗ” указывает на наличие функции самопроверки - позволяет удостовериться в исправности указателя перед использованием. Это снижает риск ложного срабатывания и повышает уровень защиты персонала.

Преимущества

• Двухкомпонентная индикация - звуковой сигнал слышен даже в шумной среде, светодиод виден при ярком освещении;
• Не требуется батарейки - автономная работа исключает отказ из-за разрядки источника питания;
• Высокая надёжность механической конструкции - выдерживает условия эксплуатации на открытых ЛЭП;
• Подтверждённый гарантийный срок - 2 года - говорит о долговечности компонентов.

Ограничения применения

• Не для систем постоянного тока - только переменный ток 50 Гц;
• Максимальное напряжение - 35 кВ; использование на более высоких значениях недопустимо;
• Требуется прямой контакт - нельзя применять для бесконтактной проверки;
• Не рекомендовано использовать во взрывоопасных зонах без специального сертификата.

Примеры использования

• Проверка отсутствия напряжения на опорах ВЛ-10 кВ перед установкой заземления;
• Диагностика КЗ на секционном выключателе в РУ-10(35) кВ;
• Перед ремонтными работами на силовом трансформаторе 10/0,4 кВ;
• Контроль после отключения автоматических выключателей в распределительных пунктах.

Практические советы

• Перед каждым использованием проведите тестирование указателя - активируйте функцию самопроверки (СЗ);
• При работе на ВЛ соблюдайте минимальные допустимые расстояния до соседних фаз;
• Храните устройство в сухом месте, избегайте ударов и воздействия химикатов;
• При возникновении сомнений в показаниях - используйте второй проверенный указатель для двойного подтверждения;
• Учитывайте посадочные габариты: щуп должен свободно достать до токоведущего элемента без усилий.
