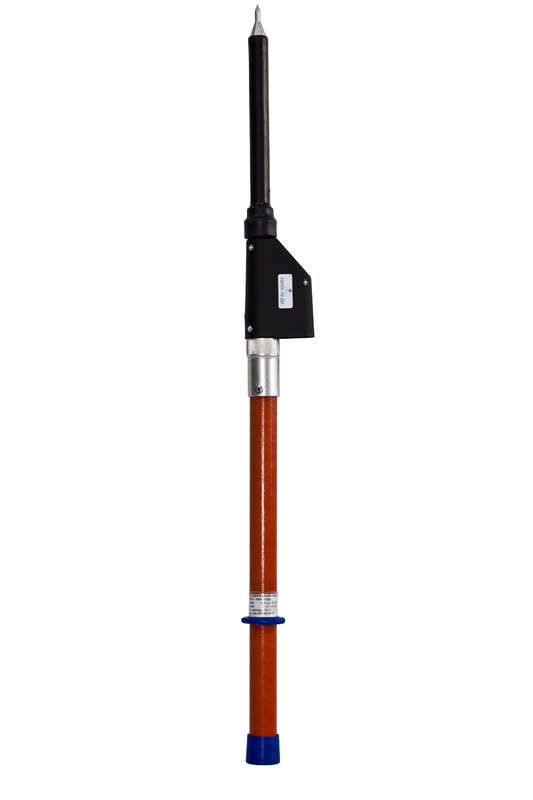

Указатель высокого напряжения УВНУ-10 ДК универс. (светозвук. индикация встроен. источник питания самопроверка контактно-бесконтактный с функцией сигнализатора) Диэлектрик Д157682

Указатель высокого напряжения УВНУ-10 ДК от бренда АНТИТОК (арт. д157682) - устройство для безопасного выявления наличия или отсутствия напряжения до 10 кВ без прямого контакта с проводниками. Подходит для работы на ЛЭП, распределительных устройствах и других объектах переменного тока промышленной частоты.

Назначение и область применения

Указатель высокого напряжения УВНУ-10 ДК используется для проверки отсутствия напряжения перед началом работ на оборудовании, чтобы исключить риск поражения электрическим током. Применяется на воздушных линиях электропередачи, шинах, кабельных соединениях, коммутационных аппаратах и других элементах электроустановок напряжением 6–10 кВ. Является обязательным средством защиты согласно требованиям ПТЭ и ПБ.

Технические характеристики

• Номинальное напряжение: 6–10 кВ - работает в этом диапазоне, не реагирует ниже 6 кВ и выше 10 кВ;
• Тип индикации: световая и звуковая - одновременно подает сигнал красным светодиодом и громким звуковым импульсом при обнаружении напряжения;
• Функция самопроверки: встроенная система автоматически тестирует исправность схемы перед каждым использованием - если индикация не активируется при кнопке проверки, устройство неисправно и не должно применяться;
• Тип срабатывания: контактно-бесконтактный - можно использовать как при приближении к токоведущим частям (бесконтактный режим), так и при физическом контакте с изолированной частью (контактный режим);
• Встроенный источник питания: автономный, не требует внешних батарей или зарядки - срок службы источника рассчитан на несколько тысяч проверок;
• Работает в условиях промышленной частоты 50 Гц - не предназначена для постоянного тока или частот выше/ниже 50 Гц.

Совместимость и монтаж

Указатель УВНУ-10 ДК не требует установки или подключения. Он является переносным инструментом, который оператор берёт в руки и подносит к токоведущим частям. Для надёжной работы необходимо соблюдать минимальную дистанцию при бесконтактном способе - не менее 10 см от поверхности провода. Нельзя использовать с поврежденными изоляторами или при наличии видимых трещин корпуса.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 12.1.049 и ПТЭ, классифицируется как основное электроизолирующее средство. Конструкция обеспечивает защиту от случайного замыкания через корпус. Индикатор имеет двойную изоляцию и защищён от воздействия внешней среды (IP67 - полностью герметичен, устойчив к пыли и кратковременному погружению в воду).

Преимущества

• Автоматическая самопроверка снижает вероятность человеческой ошибки - пользователь сразу узнаёт, исправен ли прибор;
• Светозвуковая индикация позволяет воспринимать результат даже в шумной среде или при плохой освещённости;
• Контактно-бесконтактный принцип даёт возможность работать с изолированными и неизолированными участками без изменения метода;
• Встроенный источник питания исключает необходимость замены батарей и гарантирует работу в любых условиях;
• Функция “антиток” предотвращает ложное срабатывание при наведённых напряжениях - отличает реальное наличие напряжения от паразитных потенциалов.

Ограничения применения

• Не применяется для напряжений ниже 6 кВ - чувствительность не настроена на более низкие значения;
• Не предназначен для работы с постоянным током - только для переменного тока 50 Гц;
• Запрещено использовать при температуре ниже -40 C и выше +50 C - возможны сбои в работе электроники;
• Не следует применять в условиях сильного электромагнитного помехового поля - может возникнуть ложное срабатывание;
• Не заменяет заземление - после подтверждения отсутствия напряжения обязательно требуется установка переносных заземлений.

Примеры использования

• Проверка отсутствия напряжения на секционирующем рубильнике перед ремонтом КТП;
• Подтверждение обесточивания воздушной линии 10 кВ перед заменой изоляторов;
• Контроль напряжения на выводах силового трансформатора перед проведением диагностики;
• Обследование кабельных муфт в подземных коллекторах при обслуживании сетей ЖКХ.

Практические советы

• Перед каждой проверкой всегда выполняйте самопроверку - если звук или свет не появились, устройство нельзя использовать;
• При бесконтактном режиме держите указатель перпендикулярно проводнику - угол наклона влияет на точность срабатывания;
• Не используйте при влажности выше 95 % без защиты от конденсата - хотя IP67 защищает от воды, длительное воздействие пара может вызвать внутреннюю коррозию;
• Храните УВНУ-10 ДК в сухом месте, в специальном чехле - избегайте механических ударов и давления на корпус;
• При работе в группе один человек должен контролировать выполнение всех этапов проверки - это требование безопасности.
