Ультратонкое твердотельное реле; монтаж на печатную плату; выход 0,1A(48В DC); вход 60В DC; влагозащита RTIII | 348170607048 Finder 34.81.7.060.7048

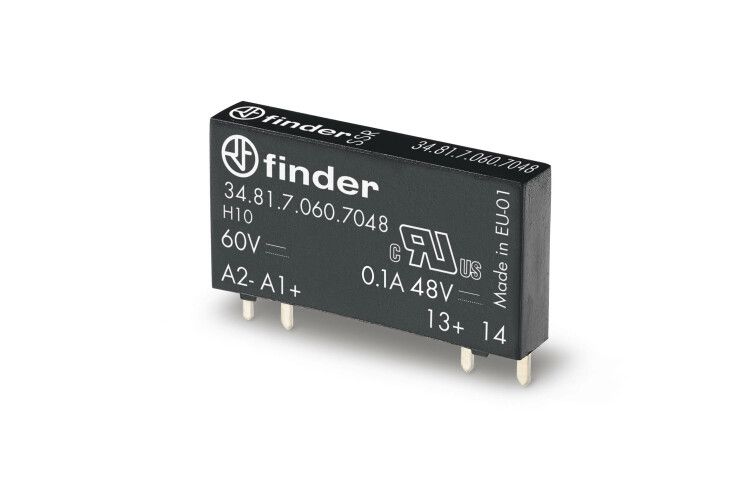

Реле твердотельное ультратонкое Finder 34.81.7.060.7048 — компактное устройство для коммутации слабых цепей постоянного тока на печатной плате, предназначенное для точечного управления нагрузками до 0,1 А при напряжении 48 В. Подходит для автоматизации оборудования, где важна надёжность и малый габарит.

Назначение и область применения

Реле твердотельное ультратонкое Finder 34.81.7.060.7048 используется для включения/выключения электронных цепей постоянного тока без механических движущихся частей. Применяется в устройствах с ограниченным пространством: контроллеры, измерительные приборы, системы автоматического управления, модули связи, медицинское оборудование, промышленные терминалы. Номинальный ток 0,1 А позволяет управлять светодиодными нагрузками, сенсорами, маломощными реле, микросхемами и другими элементами с низким энергопотреблением.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальный ток: 0,1 А (как для входа, так и для выхода)
• Напряжение управления: 60 В DC — сигнал для включения реле
• Выходное напряжение: до 48 В DC — максимальное напряжение, которое может коммутировать реле
• Количество контактов: 1 нормально открытый (NO), нормально закрытых (NC) и переключающих контактов нет
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, допустима повышенная влажность
• Материал корпуса: пластик
• Нормативные документы: EN 60669-1, EN 60669-2-1 — соответствие европейским требованиям к управляемым выключателям

Совместимость и монтаж

Реле твердотельное ультратонкое Finder 34.81.7.060.7048 рассчитано исключительно на монтаж на печатную плату. Для установки требуется паяльник с регулируемой температурой и соответствующий паяльный профиль. Контакты расположены в соответствии со стандартом SMD, совместимы с большинством автоматических линий сборки. Модульное исполнение позволяет легко заменить реле без демонтажа всей платы. Убедитесь, что трассировка платы обеспечивает достаточное расстояние между выводами для избежания пробоя при 60 В управления и 48 В нагрузки.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при использовании в бытовых и промышленных системах управления. Отсутствие механических контактов снижает риск искрообразования, что делает реле подходящим для взрывоопасных зон класса II (при условии соблюдения других требований безопасности). Однако степень защиты IP20 не допускает использование в условиях пыли, влаги или пролива жидкостей — для таких сред необходима внешняя герметизация.

Преимущества

• Отсутствие механических контактов — срок службы более 1 миллиона операций, не зависит от износа
• Минимальный уровень шума при переключении — идеально для чувствительной электроники
• Ультратонкий форм-фактор — экономия места на плате, подходит для плотной компоновки
• Быстрое время переключения — менее 1 мс, подходит для импульсного управления
• Не требует обслуживания — никаких окислений, залипаний или дугового износа

Ограничения применения

• Нельзя использовать для нагрузок выше 0,1 А — возможен перегрев и выход из строя
• Напряжение нагрузки не должно превышать 48 В DC — превышение вызывает пробой полупроводниковой структуры
• Не предназначено для работы с переменным током (AC) — только постоянный ток
• Защита IP20 не защищает от пыли и влаги — нельзя применять в сырых, пыльных или outdoor-условиях без дополнительного кожуха
• Чувствителен к перегрузкам по току — даже кратковременные пики выше 0,1 А могут повредить реле

Примеры использования

• Управление LED-индикацией в панелях управления
• Переключение сигнала от датчиков давления или температуры к процессору
• Коммутация питания маломощных серводвигателей в робототехнике
• Автоматическое отключение зарядных устройств после завершения цикла
• Системы контроля доступа — активация электромагнитного замка через слаботочные цепи

Практические советы

• При проектировании платы учтите, что входное напряжение управления — 60 В DC. Обеспечьте правильную изоляцию между цепями управления и нагрузки.
• Для увеличения долговечности используйте защитные диоды параллельно индуктивной нагрузке (например, катушке реле или соленоиду).
• Не монтируйте рядом с мощными источниками тепла — перегрев снижает срок службы полупроводников.
• Проверяйте полярность при подключении: реле имеет четкую маркировку входа и выхода.
• Замена аналогичного реле другого бренда возможна только при совпадении всех параметров: ток, напряжение, тип монтажа и габариты. Артикул 34.81.7.060.7048 является уникальным для этой модели в серии Finder 34.
