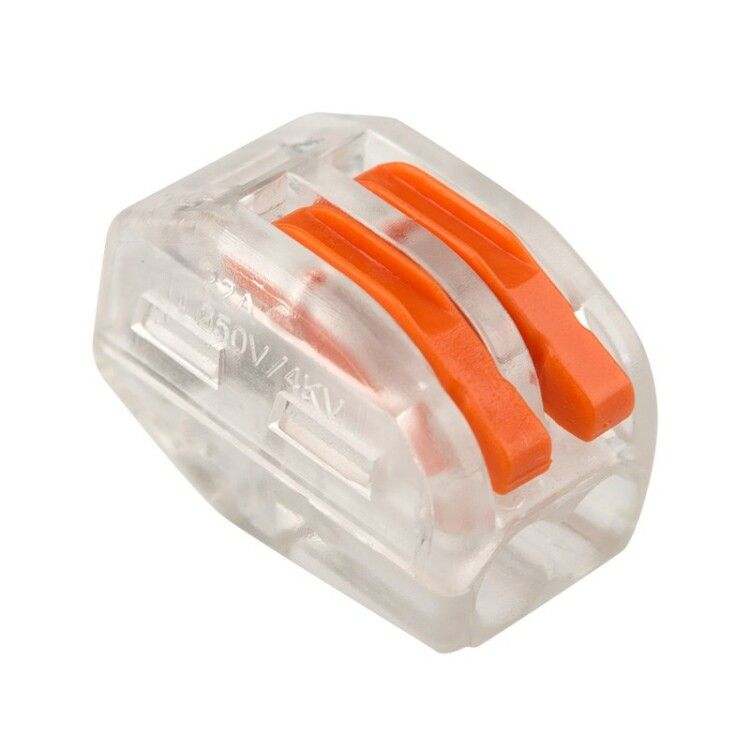

Клемма строительно-монтажная СМК 222-412 от REXANT - двухполюсная многоразовая клемма с плоско-пружинным зажимом и прозрачным корпусом, предназначенная для надёжного соединения медных проводов малого сечения в распределительных коробках, пультах управления и других местах монтажа. Упакованная по 50 штук, она удобна для массового использования при ремонте и сборке электрооборудования.

Назначение и область применения

Клемма СМК 222-412 используется для быстрого и безопасного соединения двух проводников без необходимости пайки или скрутки. Подходит для внутренней электромонтажной работы в жилых, коммерческих и промышленных объектах. Часто применяется в распределительных коробках, светильниках, системах автоматизации, пультах управления, контрольных panelях и устройствах слаботочных цепей.

Технические характеристики

• Номинальный ток: до 32 А (для одножильных проводов), до 24 А (для многожильных)
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 0,08–4 мм2 (одножильный), 0,08–2,5 мм2 (многожильный)
• Диаметр провода: 0,8–2,5 мм
• Эквивалент AWG: 28–12
• Материал корпуса: полиамид 66 (высокая механическая прочность, устойчивость к перегреву)
• Материал контактов: лужённая медь (низкое переходное сопротивление, антикоррозийная защита)
• Механизм зажима: стальная пружинная пластина с рычагом
• Цвет корпуса: прозрачный (не серый - указано неверно в некоторых списках)
• Габариты: 12,4 × 14,5 × 20,5 мм
• Рабочая температура: от –40 C до +85 C
• Количество зажимов: два (двухпроводная)
• Тип проводника: одножильный, многожильный, гибкий

Совместимость и монтаж

Клемма СМК 222-412 совместима с медными проводами любого типа - одножильными и многожильными. Для правильного подключения:

1. Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
2. Убедитесь, что зачищенная часть не имеет острых изгибов или повреждений жил.
3. Поднимите оранжевый рычаг до упора.
4. Вставьте провод до упора в соответствующее гнездо.
5. Опустите рычаг - он фиксирует провод за счёт равномерного давления пружины.

Для демонтажа: поднимите рычаг, вытяните провод. Нельзя использовать силовые методы - это повредит механизм. Прозрачный корпус позволяет контролировать глубину входа провода и целостность жил.

На корпусе есть технологическое отверстие - через него можно протестировать контакт мультиметром без вскрытия клеммы.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для оборудования класса II (двойная изоляция). Материал корпуса - самозатухающий полиамид 66, соответствует UL94 V-0. Номинальное напряжение 400 В обеспечивает работу в сетях переменного тока до 230 В (фаза-земля) и 400 В (фаза-фаза). Не рекомендуются для применений вне помещений без защиты от осадков и прямого UV-воздействия.

Преимущества

• Не требует инструментов - монтаж руками, даже в труднодоступных местах.
• Многоразовое использование - легко переустанавливается при модификации цепи.
• Визуальный контроль: прозрачный корпус показывает положение провода и наличие окисления.
• Стальной зажим гарантирует постоянную силу прижима, снижает риск нагрева.
• Лужёная медь минимизирует окисление и увеличивает срок службы контакта.
• Высокая термостойкость - работает в условиях перепадов температур.

Ограничения применения

• Не для алюминиевых проводов - возможен химический эффект и потеря контакта.
• Не рассчитана на частые вибрации - в таких случаях требуется дополнительная фиксация.
• Максимальное сечение для многожильных проводов - 2,5 мм2; более толстые провода не войдут.
• Не следует использовать в помещениях с высокой запылённостью без герметичной установки - пыль может попасть в зажим.
• Не допускается подключение проводов с изоляцией большего диаметра - это препятствует плотному прилеганию.

Примеры использования

• Объединение проводов в распределительной коробке квартиры перед заменой люстры.
• Подключение датчиков движения и светодиодных лент в системах домашней автоматизации.
• Сборка панели управления станком - соединение сигналов между кнопками, реле и микроконтроллерами.
• Ремонт старой проводки в офисах, где необходимо сохранить существующую маршрутизацию без перебора кабелей.
• Фиксация временных соединений при испытаниях электрооборудования.

Практические советы

• Выбирайте клемму СМК 222-412 именно тогда, когда нужна компактность и возможность последующего обслуживания - вместо колпачков СИЗ или скруток.
• Проверяйте соответствие сечения провода: слишком тонкий провод (менее 0,08 мм2) может выпасть, слишком толстый - не закроется рычагом.
• При работе с многожильными проводами слегка скручивайте жилы перед вводом - так они лучше фиксируются внутри зажима.
• Не используйте клемму в качестве точки ответвления для мощных нагрузок выше 24 А - выбирайте другие типы клеммников.
• Храните упаковку с клеммами REXANT в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повлиять на качество контактов.
• Артикулы etm07-5252-1 и 07-5252-1 - один и тот же продукт, различаются лишь форматом номера поставщика.
