Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (блистер 5 шт/уп) | 07-5254-4-05 REXANT MEET

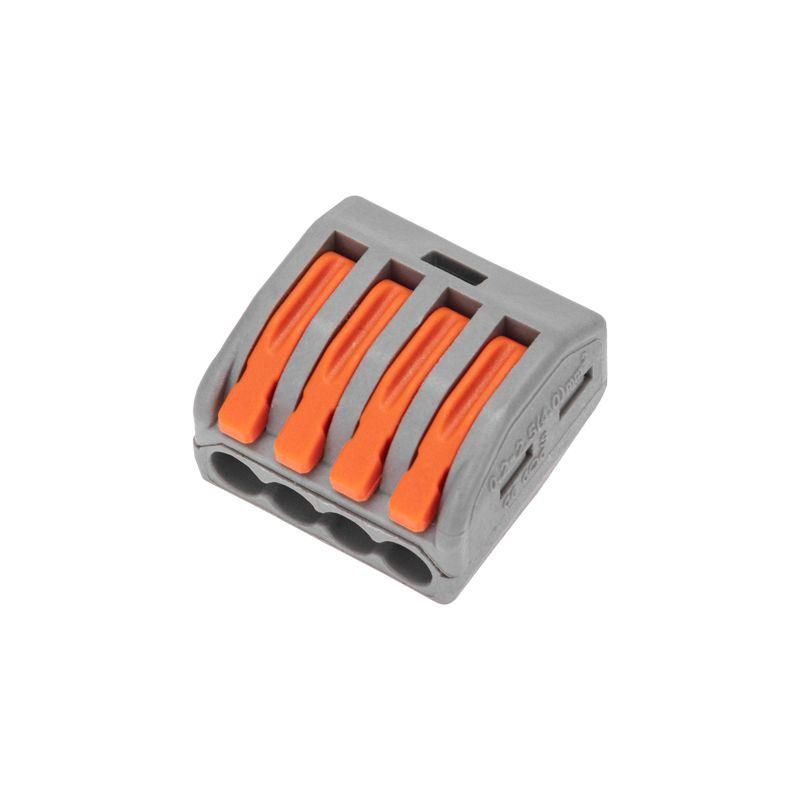

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 от REXANT - надёжное решение для быстрого и безопасного соединения тонких медных проводов в распределительных коробках, пультах управления и других устройствах. Эта клемма подходит как для одножильных, так и для многожильных проводников, обеспечивает прочный контакт без инструментов и позволяет легко контролировать соединение.

Назначение и область применения

Клемма универсальная СМК 222-414 4-проводная серая 0,08–2,5 мм2 используется для соединения четырёх проводников в слаботочных и силовых цепях до 400 В. Подходит для монтажа в электрошкафах, автоматических системах, осветительных установках, станках и конвейерах. Особенно эффективна там, где требуется частая перепроверка или замена проводов - например, при обслуживании оборудования или диагностике неисправностей.

Технические характеристики

• Количество контактов: 4
• Материал корпуса: полиамид 66 (высокая механическая прочность и термостойкость)
• Материал контактов: луженая медь (устойчивость к окислению, хорошая проводимость)
• Механизм зажима: плоско-пружинный (стальной контактный элемент)
• Рабочее напряжение: 400 В
• Допустимый ток: 32 А для одножильных проводов, 24 А для многожильных
• Поддерживаемое сечение:
  • Одножильные провода: 0,08–4 мм2
  • Многожильные провода: 0,08–2,5 мм2
• Рабочий температурный диапазон: –40 C ... +85 C
• Цвет: серый

Совместимость и монтаж

Клемма универсальная СМК 222-414 совместима с медными проводами любого типа - одножильными и многожильными. Для правильного подключения:

• Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
• Не допускайте резких изгибов зачищенного участка - это снижает надёжность контакта.
• Поднимите оранжевый рычаг, введите провод в гнездо, затем опустите рычаг до фиксации.
• Для демонтажа - снова поднимите рычаг и вытяните провод.

Каждое гнездо работает автономно - можно использовать не все четыре контакта. Наличие контрольного отверстия позволяет проверить целостность соединения мультиметром без разборки клеммы.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, что соответствует требованиям безопасности при работе в условиях возможного перегрева. Материалы контактов обеспечивают устойчивость к коррозии. Прямые испытания на соответствие международным стандартам IEC/EN 60947-7-1 не указаны, однако конструкция соответствует типовым решениям для промышленного применения. Убедитесь, что рабочее напряжение и ток не превышают заявленные значения.

Преимущества

• Нет необходимости в инструментах - монтаж и демонтаж выполняются руками.
• Удобный визуальный контроль состояния соединения через тестовое отверстие.
• Высокая механическая устойчивость благодаря жёсткому корпусу и стальному зажимному механизму.
• Многоразовое использование - не требует замены после каждого подключения.
• Широкий диапазон сечений проводов - подходит для точных и маломощных цепей.

Ограничения применения

• Не предназначен для алюминиевых проводов - риск ослабления контакта и перегрева.
• Не рекомендуется для проводов с сечением более 4 мм2 (одножильные) или 2,5 мм2 (многожильные) - возможен выход из строя зажима.
• Не следует применять в средах с постоянной вибрацией без дополнительной фиксации - хотя контакт надёжный, внешние нагрузки могут повредить корпус.
• Не рассчитана на работу при температурах выше +85 C - материал корпуса начинает деформироваться.

Примеры использования

• Подключение датчиков и концевиков на конвейерных линиях.
• Соединение проводов в распределительных коробках жилых и офисных помещений.
• Объединение сигналов в пультах управления станков ЧПУ.
• Монтаж световых сигнализаций и кнопочных постов.
• Электрооборудование в холодильных камерах - благодаря широкому температурному диапазону.

Практические советы

• Перед первым использованием проверьте, чтобы зачищенные провода были чистыми - грязь и оксиды снижают качество контакта.
• Избегайте перегрузки по току: даже если провод 2,5 мм2 входит в диапазон, максимальный ток для многожильных - 24 А, а не 32 А.
• Фиксируйте клемму в шкафу или на DIN-рейке, чтобы избежать механических нагрузок на выводы.
• При сборке нескольких клемм рядом - соблюдайте минимальный шаг между ними, чтобы не затруднить доступ к рычагам.
• Клемма универсальная СМК 222-414 от REXANT (арт. 07-5254-4-05) - отличный выбор для проектов, где важны скорость монтажа и возможность последующего сервиса.
