Универсальная клемма СМК 222-612/221-612, 2-проводная серая 0,5-4/6 мм² (50 шт/уп) | 07-5270 REXANT MEET

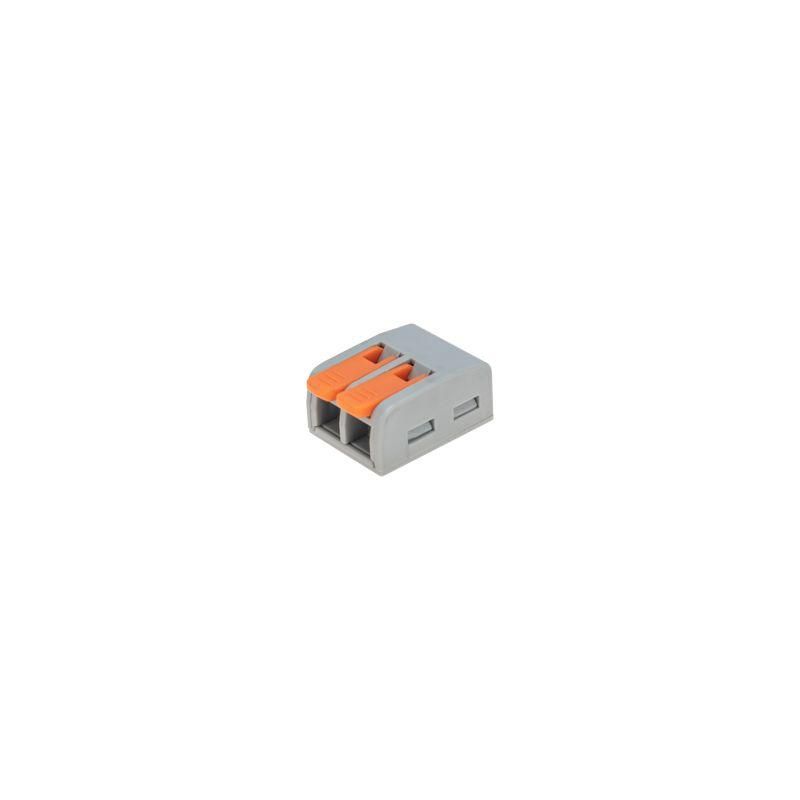

Клемма универсальная СМК 222-612/221-612 2-проводная серая 0,5-4/6 мм2 от REXANT - надёжное решение для быстрого и безопасного соединения двух проводов в распределительных коробках, пультах управления и других точках коммутации. Клемма рассчитана на многоразовое использование, совместима с медными одножильными и многожильными проводниками, и легко монтируется без инструментов.

Назначение и область применения

Клемма универсальная СМК 222-612/221-612 2-проводная серая 0,5-4/6 мм2 используется для создания временного или постоянного электрического соединения между двумя проводами. Подходит для внутренней проводки, сборки щитов, подключения датчиков, освещения, слаботочных систем и оборудования с низкой и средней мощностью. Применяется там, где требуется частая переподключение - например, при тестировании, обслуживании или модификации цепей.

Технические характеристики

• Количество контактов: 2
• Материал корпуса: полиамид 66 - устойчив к нагреву и механическим нагрузкам
• Материал контактов: луженая медь - обеспечивает хорошую проводимость и антикоррозийную защиту
• Тип зажима: плоско-пружинный - фиксирует провод без винтов
• Сечение провода: до 6 мм2 для одножильных, до 4 мм2 для многожильных
• Номинальное напряжение: 450 В
• Номинальный ток: 41 А (для одножильных), 32 А (для многожильных)
• Рабочая температура: от –40 C до +85 C
• Длина зачистки изоляции: 15 мм - необходимо соблюдать при подготовке проводов
• Цвет: серый

Совместимость и монтаж

Клемма универсальная СМК 222-612/221-612 2-проводная серая 0,5-4/6 мм2 совместима с медными проводами любого типа - одножильными и многожильными. Для подключения:

• Защитите провод на 15 мм, удалите изоляцию полностью
• Вставьте провод в соответствующий канал до упора
• Убедитесь, что он плотно зафиксирован - легкий щелчок указывает на правильное положение
• Не используйте силовые инструменты - зажим работает за счёт пружины
• Для многожильных проводов рекомендуется предварительно скрутить жилы, чтобы они не выпадали

Клемма не требует крепления на DIN-рейку - её можно закрепить на поверхности с помощью клея, хомутов или встроенной фиксацией в корпусе устройства.

Безопасность и стандарты

Клемма универсальная СМК 222-612/221-612 2-проводная серая 0,5-4/6 мм2 изготовлена из самозагасающего материала (полиамид 66), соответствует требованиям безопасности для электроустановок. Напряжение 450 В позволяет применять её в сетях переменного тока до 250–300 В, распространённых в бытовой и промышленной автоматизации. Отсутствие открытых токоведущих частей снижает риск поражения током при случайном прикосновении.

Преимущества

• Нет необходимости использовать инструменты - соединение выполняется руками
• Многоразовое использование - провода можно менять без замены клеммы
• Изолированный корпус исключает короткое замыкание между соседними контактами
• Стальной зажим обеспечивает прочное и долговечное соединение даже при вибрациях
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна оксидация и потеря контакта
• Не допускается подключение проводов с сечением более 6 мм2 (одножильные) или 4 мм2 (многожильные) - это вызовет перегрев и выход из строя
• Не следует использовать в условиях постоянного воздействия воды или высокой влажности - отсутствует защита IP
• Не рекомендовано для силовых цепей выше 41 А - превышение тока приведёт к оплавлению контактов
• Не подходит для подключения проводов с поврежденной изоляцией или грязью на зачищенном участке

Примеры использования

• Подключение терморегулятора к радиатору в системе отопления
• Соединение проводов в распределительной коробке квартиры
• Фиксация сигнальных линий на пульте управления станком
• Объединение цепей питания LED-освещения в шкафу
• Временное подключение тестового оборудования в сервисных центрах

Практические советы

• Перед установкой всегда проверяйте сечение провода - лучше выбрать клемму с запасом по площади, чем близкую к максимуму
• Для многожильных проводов используйте наконечники или скручивайте жилы перед вводом - так контакт будет надёжнее
• Если клемма используется в вибрирующей среде, дополнительно зафиксируйте её на поверхности
• Не затягивайте провод слишком сильно - плоско-пружинный механизм не требует усилия
• При замене провода вытаскивайте его равномерно - резкое движение может повредить пружину
• Артикул 07-5270 от REXANT имеет одинаковый функционал с другими версиями СМК 222-612/221-612 - выбирайте по цвету и доступности
