Универсальная компактная клемма, 2-проводная до 4,0 мм² (5 шт/уп) | 07-5206 REXANT MEET

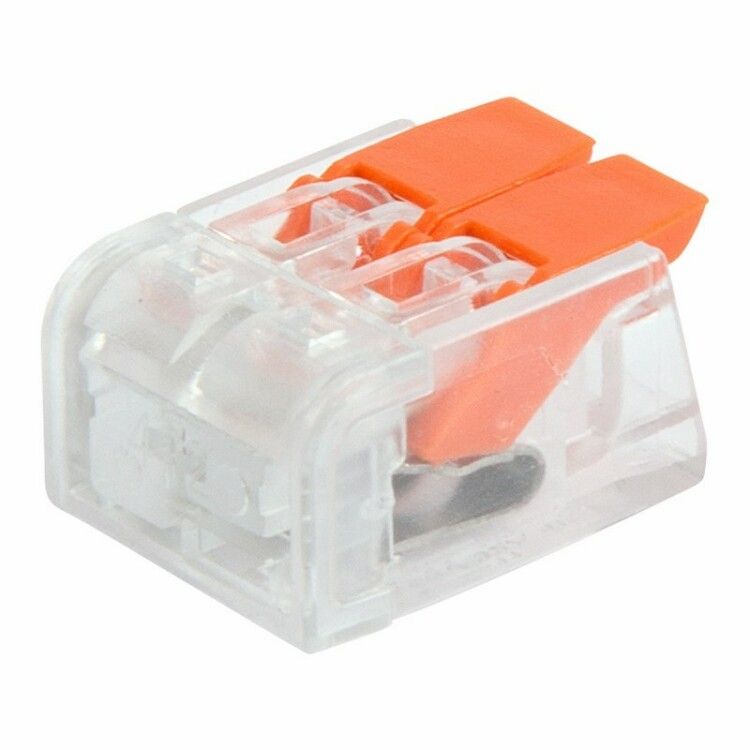

Универсальная компактная клемма REXANT 07-5206 — это надежное решение для быстрого и плотного соединения проводов в ограниченном пространстве. Подходит для многожильных и одножильных проводников сечением до 4 мм², выдерживает нагрузку до 32 А и 450 В. Упаковка содержит 5 штук — идеально для мелкосерийного монтажа или запаса на объекте.

Назначение и область применения

Универсальная компактная клемма REXANT 07-5206 предназначена для создания прочных, долговечных и легко проверяемых соединений между проводниками. Особенно эффективна там, где важно сохранить минимальный объем — внутри распределительных коробок, панелей управления, на оборудовании с плотной трассировкой. Применяется в системах автоматизации, освещении, бытовой и промышленной электронике, на станках, конвейерах, вентиляционных установках.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество зажимов: 2
• Подходящее сечение провода: 0,14–4 мм² (многожильный), 0,2–4 мм² (одножильный)
• Длина зачистки изоляции: 11 мм
• Габариты: 13 × 9,5 × 19 мм
• Материал корпуса: полиамид 66
• Материал контактов: луженая медь
• Материал зажима: сталь
• Цвет: прозрачный
• Рабочая температура: от –40 °C до +85 °C
• Тип зажима: рычажный с механическим фиксатором

Совместимость и монтаж

Клемма совместима с медными проводами любого типа — одножильными и многожильными. Для монтажа:

• Защитите провод от повреждений — зачищайте изоляцию точно на 11 мм.
• Не используйте провода сечением менее 0,14 мм² — возможен слабый контакт.
• Откройте рычаг полностью, вставьте провод до упора, затем закройте рычаг до характерного щелчка.
• Проверьте надежность фиксации легким потягиванием провода после замыкания.
• Из-за малых размеров клемму можно устанавливать вплотную друг к другу — соблюдайте шаг не менее 5 мм для теплоотвода.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования класса II. Материалы корпуса — самозатухающий полиамид 66, что исключает распространение горения. Луженые медные контакты снижают окисление и обеспечивают стабильный контакт даже при колебаниях температуры. Напряжение 450 В обеспечивает безопасную работу в сетях переменного тока до 250 В (включая 230 В и 240 В).

Преимущества

• На 30% компактнее аналогичных рычажковых клемм — экономия места в плотных сборках.
• Прозрачный корпус позволяет визуально контролировать глубину введения провода и целостность жил.
• Широкие рычаги требуют меньше усилия для открывания — снижается риск травм рук при частом использовании.
• Два тестовых отверстия с каждой стороны позволяют проверять напряжение без демонтажа — удобно при диагностике.
• Многоразовое использование — можно переподключать провода без замены клеммы.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — высокий риск ослабления контакта из-за различий в коэффициентах теплового расширения.
• Не рекомендован для постоянной эксплуатации выше +85 °C — материал корпуса теряет прочность.
• Не следует использовать в средах с повышенной влажностью без дополнительной герметизации — хотя IP-класс не указан, внутренние контакты не имеют защиты от конденсата.
• Не допускается применение с проводами сечением ниже 0,14 мм² — контакт будет нестойкий.

Примеры использования

• Подключение датчиков и исполнительных механизмов в пультах управления станков.
• Соединение светильников в цепях освещения с множеством ответвлений.
• Объединение проводов в распределительных коробках квартир и офисов при модернизации проводки.
• Фиксация проводов в устройствах автоматики — терморегуляторах, реле времени, контроллерах.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному диапазону — лучше выбрать клемму с запасом по площади, чем рисковать перегревом.
• Если используется многожильный провод — слегка скрутите жилы перед введением в клемму, чтобы предотвратить выпадение отдельных проволочек.
• Для длительной эксплуатации в условиях вибраций — дополнительно зафиксируйте клемму хомутиком или клеем, чтобы исключить случайное открытие рычага.
• Храните клеммы в сухом месте — даже прозрачный корпус не защищен от попадания пыли и влаги внутрь при открытых контактах.
• Экономичная упаковка по 5 штук — оптимальна для ремонтных бригад и мастерских. Купите несколько упаковок, если работаете часто — цена выгодна, а дефицит клеммы может задержать работу.
