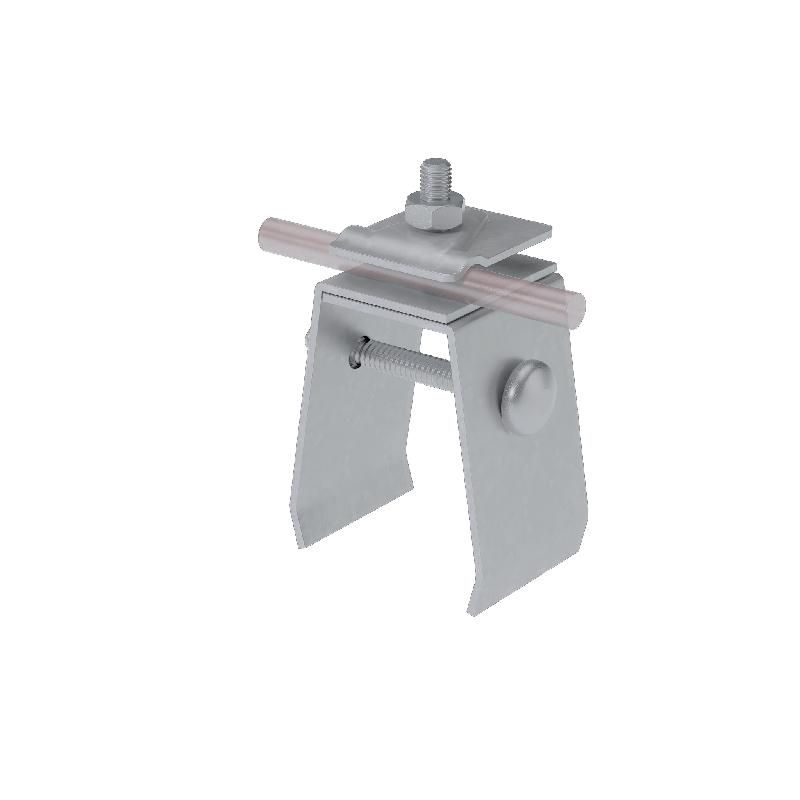

Универсальный фальцевый держатель H70 мм для прутка Ø 5-10 TD | UFD-H70-D5-10 КМ-профиль MA0456

Держатель фальцевый универсальный для прутка 5–10 мм, высота 70 мм, КМ-профиль - компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надёжной фиксации токоотводов на фальцевых крышах и металлических конструкциях. Артикул ma0456 обеспечивает совместимость с прутком заданного диапазона и позволяет легко адаптировать систему под профилированные поверхности.

Назначение и область применения

Держатель фальцевый универсальный для прутка 5–10 мм, высота 70 мм, КМ-профиль применяется для крепления токоотводов в системах молниезащиты и заземления. Подходит для установки на фальцевую кровлю из стали, цинка, меди и других металлов, а также на вертикальные и горизонтальные металлоконструкции зданий. Используется на промышленных объектах, жилых домах, складах, спортивных комплексах и других сооружениях с металлическими покрытиями.

Технические характеристики

• Рабочий диапазон диаметра прутка: 5–10 мм
• Высота держателя: 70 мм
• Материал: оцинкованная сталь (соответствует требованиям коррозионной стойкости для внешней среды)
• Форма: унифицированный КМ-профиль, обеспечивающий плотный контакт с фальцем
• Установка: механическая фиксация без сварки

Совместимость и монтаж

Держатель фальцевый универсальный для прутка 5–10 мм, высота 70 мм, КМ-профиль совместим с любыми токоотводами круглого сечения в указанном диапазоне. Монтаж выполняется путём защёлкивания на фальец кровельного профиля - достаточно правильно расположить держатель и слегка придавить до щелчка. Для усиления прочности рекомендуется использовать саморезы через предварительно просверленные отверстия в основании держателя, особенно на участках с повышенными нагрузками (например, ветровые зоны). Убедитесь, что ширина фальца соответствует геометрии держателя - он рассчитан на типовые профили шириной 28–35 мм.

Безопасность и стандарты

Изделие соответствует нормам ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Материал имеет антикоррозийное покрытие, подходящее для длительной эксплуатации во влажной и агрессивной среде. Соединение с токоотводом сохраняет электрическую проводимость без необходимости дополнительных перемычек.

Преимущества

• Не требует сварки - снижает риск повреждения кровельного покрытия
• Легко регулируется по положению на фальце без демонтажа
• Стандартная форма КМ-профиля обеспечивает совместимость с большинством современных фальцевых систем
• Закрытая конструкция исключает попадание воды внутрь крепления
• Поддерживает равномерную распределённую нагрузку на фальцевую крышу

Ограничения применения

• Не предназначен для крепления на плоских поверхностях без фальца
• Не подходит для прутков меньше 5 мм или больше 10 мм - возможен люфт и потеря контакта
• Не следует применять на старых, деформированных или сильно окисленных фальцах - требуется предварительная подготовка поверхности
• Не заменяет точечные заземляющие устройства; всегда необходимо выполнять проверку переходного сопротивления после монтажа

Примеры использования

• Крепление медного токоотвода Ø8 мм на фальцевой кровле промышленного ангара
• Фиксация стального провода Ø6 мм вдоль ребёр металлопрофиля на многоэтажном жилом доме
• Установка на боковой стене здания с фальцевым креплением для вывода заземляющего контура к земле

Практические советы

• Перед монтажом проверьте ширину фальца - она должна позволять держателю полностью войти в профиль без усилия
• На длинных трассах используйте один держатель каждые 1–1,5 метра, чтобы избежать прогиба токоотвода
• При работе на скатной кровле закрепляйте держатель так, чтобы токоотвод шёл параллельно направлению фальца, а не перпендикулярно
• После установки протестируйте электрический контакт между держателем и токоотводом тестером - сопротивление должно быть менее 0,1 Ом
• Артикул ma0456 можно комбинировать с другими элементами системы AURAFORT® - например, с угловыми ответвителями и заземляющими планками
