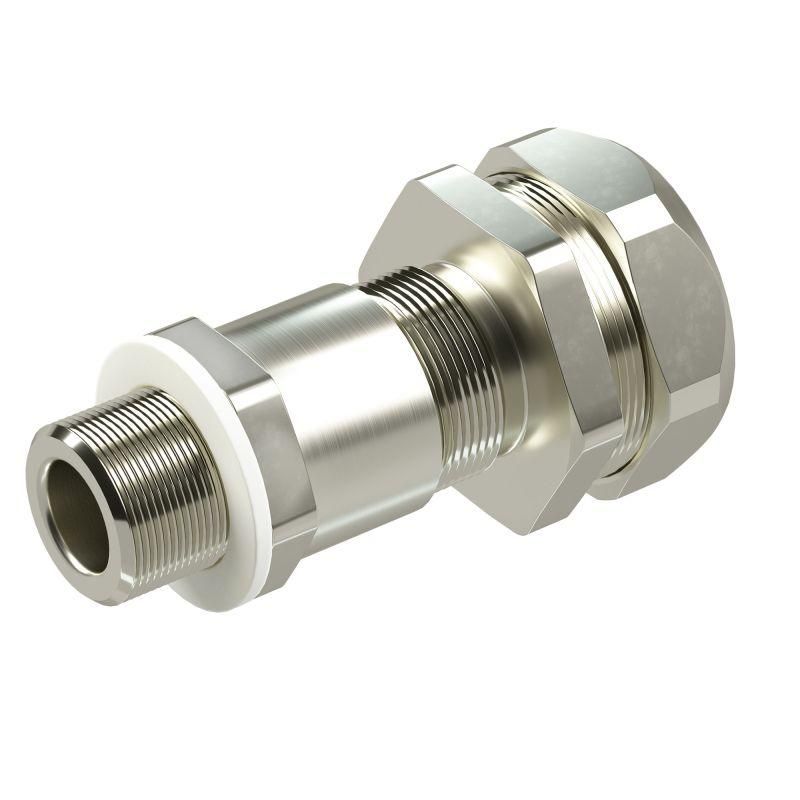

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного инебронированного кабеля М20х1,5 d:5,8-10мм. Dn:12. НикелированнаялатуньIP66/IP68 - KAEPM2MHK-12 ДКС

Кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М20х1,5 d:5,8–10 мм Dn:12 из никелированной латуни обеспечивает герметичный и безопасный ввод кабеля в оборудование, работающее во взрывоопасных средах. Бренд DKC (ДКС) предлагает этот элемент как часть серийного решения для промышленной автоматизации - артикул kaepm2mhk-12.

Назначение и область применения

Кабельный ввод серии КАЕРМ предназначен для надёжного прохода кабеля через стенку оборудования - шкафов, щитков, клеммных коробок, постов управления. Подходит как для бронированных, так и для небронированных кабелей с наружным диаметром 5,8–10 мм. Применяется в условиях, где есть риск возникновения взрывоопасной атмосферы: на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах, в местах с высокой запылённостью.

Технические характеристики

• Резьба: M20×1,5 - стандартизированная метрическая резьба для фиксации в отверстиях корпусов
• Материал: никелированная латунь - устойчив к коррозии, долговечен, легко монтируется
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Диапазон рабочих температур: от –60 C до +200 C - работает в экстремальных климатических условиях
• Диаметр прохода (Dn): 12 мм - внутренний размер канала для кабеля
• Маркировка по взрывозащите: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PB Ex db IMb / ПП Ex e IMc - соответствует требованиям ЕАЭС и международным нормам для зон классов 1, 2, 20, 21, 22

Совместимость и монтаж

Кабельный ввод серии КАЕРМ совместим с кабелями, имеющими внешний диаметр от 5,8 до 10 мм. Для установки требуется предварительно просверленное отверстие с резьбой M20×1,5. Уплотнение достигается за счёт компрессионного кольца внутри ввода - при затяжке гайки оно плотно обжимает кабель. Не требует специального инструмента: достаточно обычного рожкового или накидного ключа. Герметизация проверяется после монтажа - при необходимости можно дополнительно использовать герметик на резьбе, но не на уплотнительном участке.

Безопасность и стандарты

Изделие имеет официальную маркировку взрывозащиты, подтверждающую соответствие стандартам EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-15. Сертифицирован для работы в зонах с опасностью взрыва газов (Zone 1, Zone 2) и пыли (Zone 20, 21, 22). Конструкция исключает возможность воспламенения окружающей среды даже при повреждении кабеля внутри корпуса. Все материалы соответствуют требованиям RoHS.

Преимущества

• Высокая механическая прочность благодаря материалу - латунь с никелевым покрытием не деформируется при затяжке
• Универсальная совместимость с бронированными и небронированными кабелями
• Широкий температурный диапазон позволяет применять в холодильных камерах и рядом с нагревательными элементами
• Герметичность IP66/IP68 снижает риск попадания влаги, пыли и агрессивных веществ внутрь оборудования
• Никелирование препятствует окислению и облегчает обслуживание

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5,8 мм - возможен недостаточный контакт уплотнения
• Не рекомендовано использование с кабелями, имеющими жесткий металлический экран толще 1,5 мм - может нарушить герметизацию
• Запрещено применять в средах с агрессивными химическими парами (например, хлор, фтор) - латунь может подвергнуться коррозии
• Не является заменителем соединительных муфт или переходников - используется только для входа кабеля в корпус

Примеры использования

• Подключение силового кабеля к частотному преобразователю в цехе с повышенной запылённостью
• Ввод сигнального кабеля в взрывозащищённый пульт управления на нефтеперерабатывающем заводе
• Фиксация кабеля в распределительной коробке на угольной шахте (Zone 21)
• Прокладка кабеля в систему освещения в холодильной камере с температурой –40 C

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен точно попадать в диапазон 5,8–10 мм
• Не перетягивайте гайку - это может повредить уплотнение или деформировать резьбу
• При использовании в условиях постоянной вибрации используйте контргайку для дополнительной фиксации
• При работе с бронированным кабелем убедитесь, что броня не задевает уплотнительное кольцо - она должна находиться вне зоны герметизации
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние резьбы и уплотнений - особенно при температурных колебаниях
