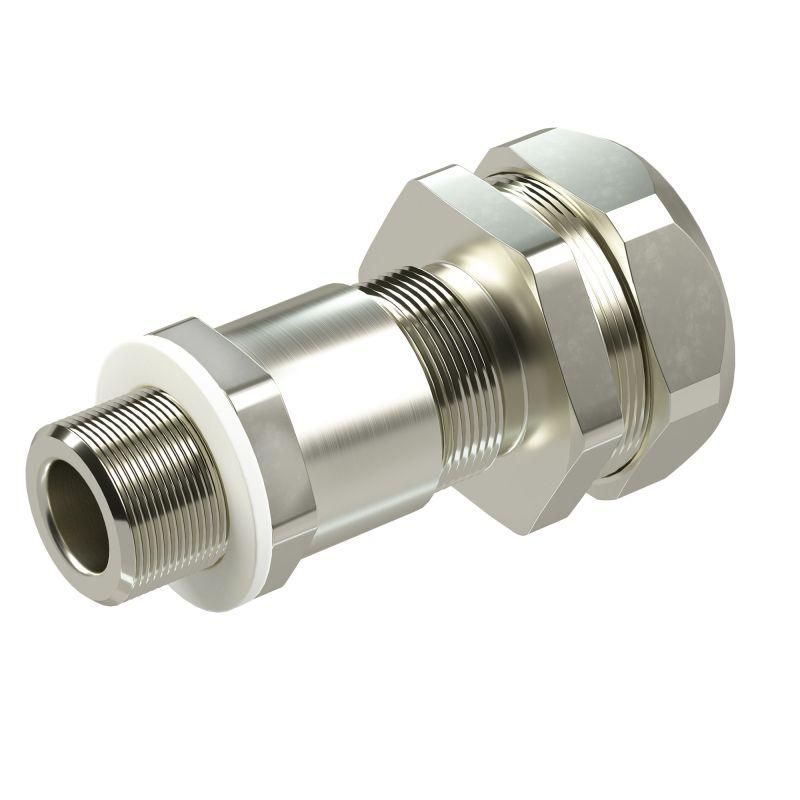

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:15 М20х1,5 d:5,8-12мм.Никелированнаялатунь IP66/IP68 - KAEPM2MHK-15 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ — надёжное решение для герметичного ввода кабеля в оборудование, работающее во взрывоопасных зонах. Бренд DKC (ДКС) и артикул kaepm2mhk-15 обеспечивают соответствие требованиям безопасности в условиях повышенного риска, где важна целостность изоляции и защита от внешних воздействий.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КАЕРМ предназначен для безопасного прохода кабеля через стенки оборудования, установленного во взрывоопасных средах. Подходит для ввода как бронированных, так и небронированных кабелей, заключённых в металлорукав COSMEC Dn 15. Применяется в шкафах, щитках, клеммных коробках и постах управления, где есть риск возникновения взрыва газов, паров или пыли.

Технические характеристики

• Резьба: M20×1,5 мм — стандартизированная метрическая резьба для плотного соединения с оборудованием
• Диаметр кабеля: 5,8–12 мм — поддерживает кабели с наружным диаметром в этом диапазоне, включая кабели в металлорукаве
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду при указанных условиях)
• Материал: никелированная латунь — коррозионностойкий сплав с антикоррозийным покрытием, подходящий для агрессивных сред
• Температурный диапазон: от –60 °C до +200 °C — работает в экстремальных условиях, включая холодильные установки и нагревательные системы
• Тип уплотнения: уплотнительное кольцо — обеспечивает герметичность за счёт механического сжатия вокруг кабеля
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Цвет: светло-серый — визуально отличаемый, соответствует промышленному стандарту

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КАЕРМ совместим с оборудованием, имеющим резьбу M20×1,5 мм. Устанавливается в отверстие корпуса с последующим затягиванием гайки. Для герметизации кабель должен иметь наружный диаметр 5,8–12 мм; при использовании металлорукава COSMEC Dn 15 проверьте, чтобы суммарный диаметр кабеля и рукава не выходил за пределы допустимых значений. Не используйте инструменты с острыми краями — они могут повредить уплотнительное кольцо. Затяжка должна быть равномерной, без перекосов.

Безопасность и стандарты

Кабельный ввод взрывозащищенный серии КАЕРМ имеет маркировку по взрывозащите: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PB Ex db IMb / ПП Ex e IMc. Это означает соответствие требованиям ГОСТ Р 51330.10–99 и международным нормам IEC 60079. Оборудование сертифицировано для работы в зонах 1, 2 (по газу) и 20, 21, 22 (по пыли). Сертификаты подтверждают способность выдерживать внутренние взрывы и предотвращать распространение пламени наружу.

Преимущества

• Высокая степень защиты IP66/IP68 — гарантирует работу даже при прямом контакте с водой и пылью
• Широкий температурный диапазон — позволяет применять в суровых климатических условиях
• Никелированная латунь — устойчивость к химическим веществам, солевому туману и коррозии
• Поддержка бронированных и небронированных кабелей — универсальность в монтаже
• Герметизация без клея и сварки — простота обслуживания и замены

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5,8 мм — возможен проскок и потеря герметичности
• Не рекомендуется использовать с кабелями, имеющими жесткую оболочку толще 12 мм — не будет достаточного сжатия уплотнительного кольца
• Запрещено применять в зонах с постоянными ударными нагрузками или вибрациями выше класса VIB 4 — может произойти ослабление резьбового соединения
• Не подходит для ввода трубопроводов, воздуховодов или других неметаллических элементов — только для кабелей

Примеры использования

• Электрошкафы на нефтегазовых объектах — ввод кабелей в АСУ ТП и систему аварийной сигнализации
• Конвейеры на элеваторах и зернохранилищах — защита от пылевых взрывов (зоны 20–22)
• Компрессорные станции — ввод силовых кабелей в двигатели, находящиеся в зоне 1
• Холодильные камеры с аммиаком — использование при низких температурах (до –60 °C)
• Кабельные переходы через стены технологических помещений — герметизация с сохранением взрывозащиты

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точность ±0,2 мм критична для герметичности
• При работе с бронированным кабелем убедитесь, что металлорукав COSMEC Dn 15 не деформирован — искривления нарушают уплотнение
• Не применяйте смазку на резьбе — она снижает момент затяжки и может вызвать утечку
• После монтажа проведите тест на герметичность: продувка с давлением 0,5 бар — утечка недопустима
• При замене старого ввода — всегда используйте оригинальные уплотнительные кольца от DKC (ДКС); сторонние детали не гарантированы
