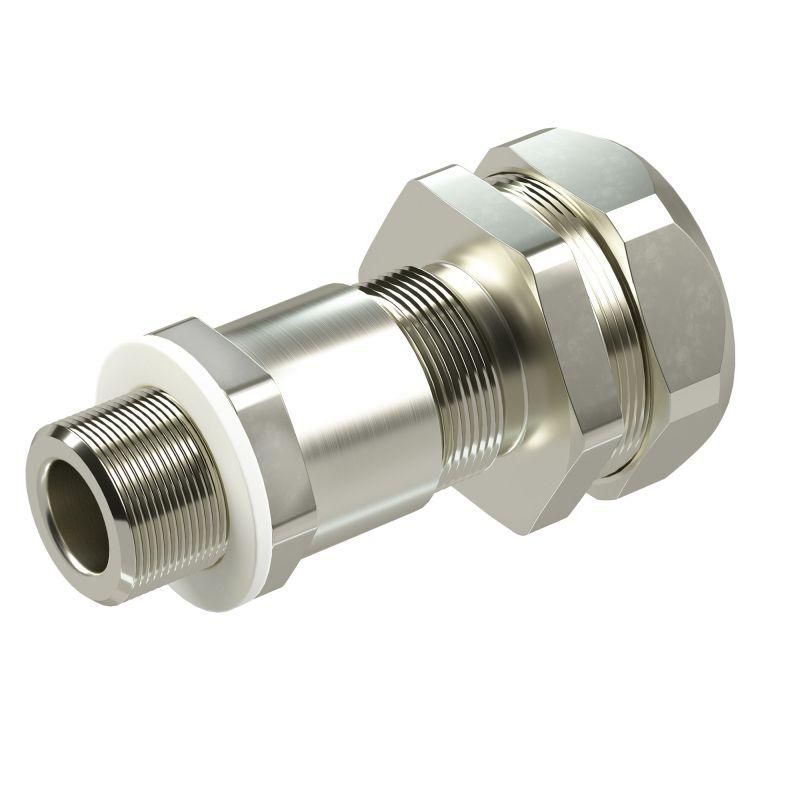

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:50 М63х1,5 d:38,8-47мм. Никелированная латунь IP66/IP68 - KAEPM7MHK-50 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ — надёжное решение для герметичного ввода кабеля в оборудование, работающее во взрывоопасных зонах. Бренд DKC (ДКС) предлагает модель с артикулом kaepm7mhk-50, выполненную из никелированной латуни, обеспечивающую степень защиты IP66/IP68 и совместимую с кабелями в металлорукаве диаметром 38,8–47 мм.

Назначение и область применения

Кабельный ввод серии КАЕРМ предназначен для безопасного прохода кабеля через стенку оборудования в зонах с повышенным риском взрыва — где присутствуют горючие газы, пары или взрывоопасная пыль. Применяется для подключения кабелей к шкафам, щиткам, клеммным коробкам и постам управления. Подходит для установки на объектах нефтегазовой, химической, фармацевтической и угольной промышленности, а также на элеваторах, транспортерах и других местах с пылевой нагрузкой.

Технические характеристики

• Резьба: M63×1,5 — метрическая резьба для плотного соединения с соответствующими отверстиями в оборудовании;
• Диаметр кабеля: 38,8–47 мм — подходит для бронированных и небронированных кабелей, уложенных в металлорукав COSMEC Dn 50;
• Материал: никелированная латунь — высокая коррозионная стойкость, механическая прочность, устойчивость к агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Рабочий температурный диапазон: от –60 °C до +200 °C — работает в экстремальных условиях, включая холодильные камеры и печи;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для зон 1, 2 (газ), 20, 21, 22 (пыль).

Совместимость и монтаж

Кабельный ввод серии КАЕРМ совместим с кабелями, заключёнными в металлорукав COSMEC Dn 50. Для монтажа требуется подготовить отверстие с резьбой M63×1,5 в корпусе оборудования. Уплотнительные элементы внутри ввода автоматически адаптируются к внешнему диаметру кабеля в пределах 38,8–47 мм. После установки затяните резьбовое соединение до упора — проверьте герметичность визуально и по отсутствию люфта. Не используйте инструменты с острыми краями, чтобы не повредить никелированное покрытие.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60079-0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-7, ГОСТ IEC 60079-15 и международному стандарту ATEX. Сертификаты подтверждают соответствие классификации взрывозащиты для групп газов IIC и пылей IIIC. Обеспечивает уровень безопасности Gb (высокий) и Da (максимальный) согласно EN 60079-0.

Преимущества

• Высокая герметичность за счёт двухступенчатого уплотнения — обеспечивает IP66/IP68 даже при перепадах давления;
• Никелирование поверхности снижает риск коррозии в агрессивных средах и продлевает срок службы;
• Широкий диапазон температур позволяет применять в суровых климатических условиях;
• Поддержка одновременной работы в зонах по газу и пыли — универсальность для сложных объектов;
• Удобство замены: не требует демонтажа всего оборудования при замене кабеля.

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 38,8 мм или более 47 мм — возможна потеря герметичности;
• Не рекомендовано использование с неметаллическими рукавами (например, ПВХ) — только с металлическими, совместимыми с DIN 45670 (COSMEC Dn 50);
• Запрещено применение в зонах с постоянным воздействием открытого пламени или сверхвысоких температур выше +200 °C;
• Не следует использовать в качестве опоры для веса кабеля — необходимо предусмотреть крепление вне ввода.

Примеры использования

• Ввод кабеля питания в взрывозащищённую клеммную коробку на нефтеперекачивающей станции;
• Подключение сигнализационных кабелей к пульту управления в цехе с пылевыми выбросами (угольная мельница);
• Герметизация кабеля в шкафу частотного преобразователя, установленном в зоне 21 (взрывоопасная пыль);
• Проход кабеля в холодильный модуль с контроллером, работающий при –50 °C.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава — он должен точно попадать в диапазон 38,8–47 мм; если кабель слишком тонкий, используйте компенсирующие вставки;
• При работе в условиях влажности или агрессивных химикатов регулярно осматривайте резьбу и покрытие на предмет коррозии — особенно после длительного простоя;
• Для удобства сборки смажьте резьбу термостойкой смазкой (не содержащей силикон);
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними — не менее 100 мм, чтобы избежать перегрева и механического напряжения;
• Артикул kaepm7mhk-50 — единственный вариант в линейке с такой комбинацией резьбы и диапазона. Не путайте с другими моделями серии КАЕРМ с меньшим диаметром.
