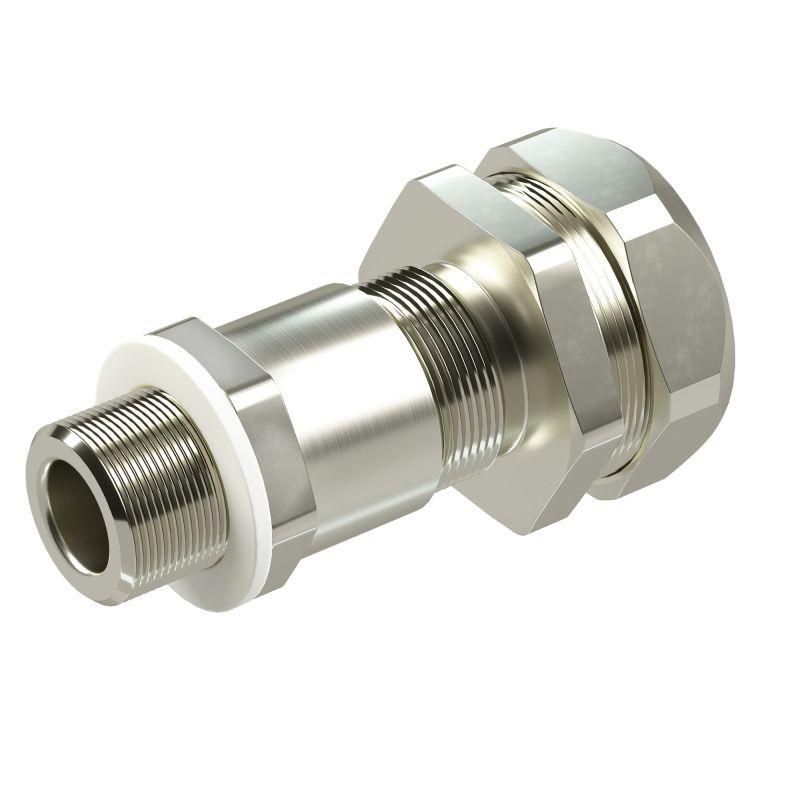

Взрывозащищенный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля в металлорукаве COSMEC Dn:20 М25х1,5 d:11,8-18мм. Никелированная латунь IP66/IP68 - KAEPM3MHK-20 ДКС

Кабельный ввод взрывозащищенный серии КАЕРМ — устройство для герметичного ввода бронированных и небронированных кабелей в металлорукаве в оборудование, работающее во взрывоопасных зонах. Артикул kaepm3mhk-20 от DKC выполнен из никелированной латуни, обеспечивает степень защиты IP66/IP68 и рассчитан на работу в экстремальных условиях.

Назначение и область применения

Кабельный ввод серии КАЕРМ предназначен для безопасного прохода кабеля через стенку оборудования в зонах с повышенным риском взрыва. Применяется в системах автоматизации, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах и других местах, где есть опасность возникновения взрывоопасной смеси газа или пыли. Подключается напрямую к корпусам шкафов, щитков, клеммных коробок и постов управления.

Технические характеристики

• Резьба: M25×1,5 мм — стандартизированная метрическая резьба для надёжного крепления в металлические отверстия
• Диаметр кабеля: 11,8–18 мм — подходит для кабелей с внешним диаметром в этом диапазоне, включая кабели в металлорукаве Dn20
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду при указанных условиях)
• Материал: никелированная латунь — коррозионностойкий сплав с антикоррозийным покрытием, устойчив к агрессивным средам
• Диапазон рабочих температур: от –60 °C до +200 °C — работает в суровых климатических условиях, включая холодильные камеры и печи
• Тип уплотнения: уплотнительное кольцо — обеспечивает герметичность за счёт компрессии вокруг кабеля
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Цвет: светло-серый — визуально отличаемый, соответствует промышленному стандарту

Совместимость и монтаж

Кабельный ввод серии КАЕРМ совместим с кабелями в металлорукаве Dn20, а также с небронированными кабелями, имеющими внешний диаметр 11,8–18 мм. Для установки требуется предварительно просверленное отверстие с резьбой M25×1,5. Уплотнительное кольцо плотно фиксируется на кабеле — перед монтажом проверьте соответствие диаметра кабеля указанному диапазону. Перед затяжкой резьбы не используйте избыток герметика — он может нарушить работу уплотнения. Герметизация достигается механическим сжатием, а не клеями или замазками.

Безопасность и стандарты

Кабельный ввод сертифицирован для работы во взрывоопасных зонах согласно требованиям ЕАЭС и международным нормам IECEx. Маркировка: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PBEx db IMb / ППEx e IMc. Это означает, что изделие допущено к применению:

• в зонах класса 1 (газовые) и 20–22 (пылевые) — самые высокие категории риска
• для газов группы IIC — наиболее взрывоопасные (например, водород, ацетилен)
• в исполнении “d” (взрывонепроницаемая оболочка), “e” (повышенная безопасность), “nR” (ограниченная энергия) и “tA” (герметизация типа “t” для пыли)

Преимущества

• Высокая прочность материала — никелированная латунь выдерживает механические нагрузки и коррозию
• Двойная степень защиты IP66/IP68 — гарантирует работоспособность даже после длительного контакта с водой или моющими средствами
• Широкий температурный диапазон — позволяет использовать в условиях перепадов от Arctic до термической обработки
• Герметичность без сложных сборочных операций — достаточно правильно выбрать кабель и затянуть резьбу
• Поддержка нескольких типов взрывозащиты в одном устройстве — снижает необходимость в запасных вариантах

Ограничения применения

• Не применяйте с кабелями диаметром менее 11,8 мм — уплотнение не будет герметично
• Не используйте с кабелями толще 18 мм — возможна деформация уплотнителя и потеря защиты
• Запрещена установка на пластиковые или неметаллические поверхности — требует жестко закреплённого металлического корпуса с резьбой M25×1,5
• Не предназначены для частого демонтажа — многократная сборка может повредить резьбу или уплотнительное кольцо
• Не рекомендовано использование в средах с постоянными ударными нагрузками без дополнительной фиксации кабеля

Примеры использования

• Ввод силового кабеля в взрывозащищённую клеммную коробку на нефтеперекачивающей станции
• Подключение сигнальных проводов от датчиков давления в пылеопасном цехе по производству муки
• Фиксация кабеля в металлорукаве в корпусе управляемого двигателя на химическом реакторе
• Проход кабеля в шкаф управления насосной установкой в условиях повышенной влажности и агрессивных паров

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля в металлорукаве — он должен попадать в диапазон 11,8–18 мм, иначе уплотнение не сработает
• При использовании с бронированным кабелем убедитесь, что броня не задевает резьбовое соединение — она должна входить в корпус полностью
• Затягивайте резьбу руками до упора, затем доверните на ¼ оборота ключом — переусиливать нельзя, чтобы не треснула латунь
• Для долговечности периодически осматривайте уплотнительное кольцо на предмет старения или трещин — особенно при работе при +200 °C
• Артикул kaepm3mhk-20 можно заменить аналогом только при сохранении всех параметров: резьба M25×1,5, диаметр кабеля, маркировка взрывозащиты и материал
