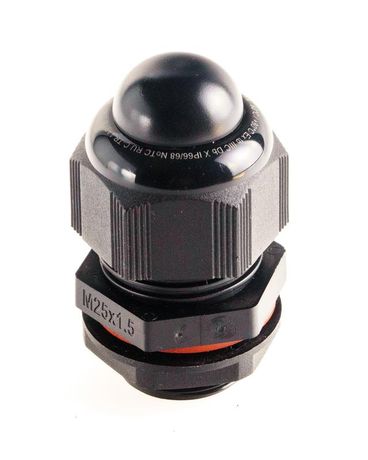

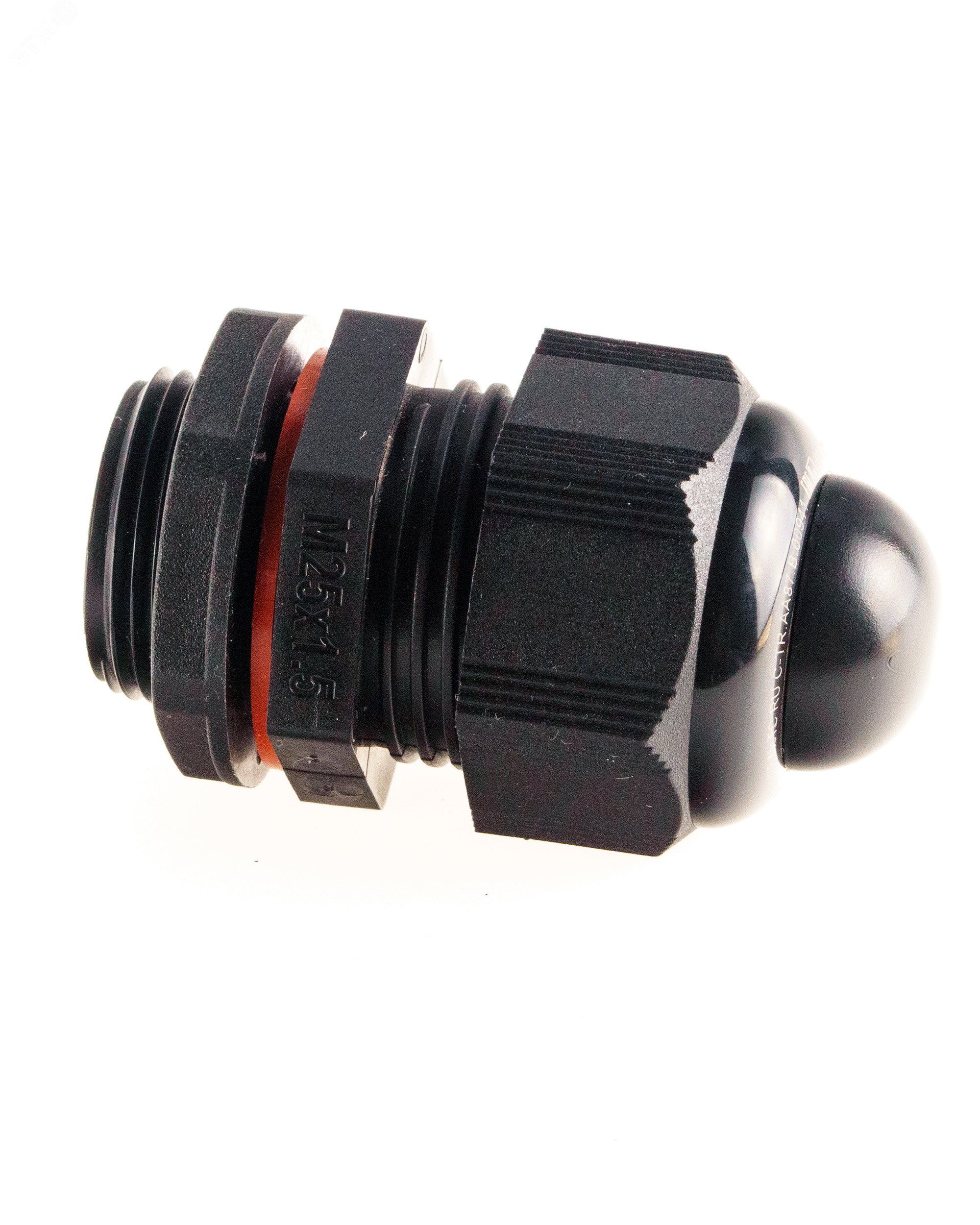

Кабельный ввод взрывозащищенный М25х1,5 с уплотнением для небронированного силового кабеля 10-18мм, уплотнительным кольцом и контргайкой, полиамид - Extherm BM-X6S-LP (DS)

Ввод кабельный взрывозащищенный М25х1.5 с уплотнением для небронированного силового кабеля d10–18 мм с уплотнительным кольцом и контргайкой из полиамида - надежное решение для герметичного вывода кабелей во взрывоопасных зонах. Продукт от EXTHERM с артикулом extherm m25 ex соответствует требованиям безопасности в условиях повышенной опасности.

Назначение и область применения

Этот ввод предназначен для безопасного проведения небронированных силовых кабелей внутрь оборудования в средах с риском взрыва газов или воспламеняемой пыли. Подходит для установки в распределительные щиты, шкафы управления, двигатели, насосы и другие устройства, работающие в экстремальных условиях. Часто применяется на химических заводах, нефтегазовых платформах, угольных шахтах, пищевых производствах с высокими требованиями к чистоте и защите.

Технические характеристики

• Резьба: М25×1,5 - метрическая, длина резьбовой части для прохода через стенку - 15 мм;
• Диапазон диаметров кабеля: 10–18 мм - подходит для небронированных силовых кабелей без внешней металлической оплетки;
• Защита от окружающей среды: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением);
• Уровни взрывозащиты:
  • По газам: Zone 1, Zone 2 - места, где взрывоопасная смесь возможна периодически или постоянно;
  • По пыли: Zone 20, Zone 21, Zone 22 - области с наличием горючих пылевых осаждений различной частоты;
• Материал корпуса: полиамид - прочный, термостойкий, устойчивый к химическим воздействиям и механическим нагрузкам;
• Цвет: черный - снижает влияние УФ-излучения и маскирует следы загрязнений;
• Уплотнение: двойное силиконовое кольцо + контргайка обеспечивают плотную фиксацию кабеля и предотвращают проворачивание при затяжке.

Совместимость и монтаж

Ввод кабельный М25х1.5 совместим со всеми типами небронированных силовых кабелей, имеющих наружный диаметр от 10 до 18 мм. Для монтажа требуется просверлить отверстие в стенке корпуса точно под резьбу M25. После введения кабеля через центральное отверстие уплотнителя, он фиксируется путем затяжки контргайки - она сдавливает два силиконовых кольца вокруг кабеля, образуя герметичный контакт. Кабель не должен быть перегнут или сильно вытянут - допустим радиус изгиба минимум 4×диаметр кабеля. Перед сборкой проверьте соответствие диаметра кабеля указанному диапазону - слишком тонкий или толстый кабель нарушит степень защиты IP.

Безопасность и стандарты

Изделие соответствует европейским нормам ATEX и IECEx для использования во взрывоопасных зонах. Сертифицирован для работы в классах опасности ZONE 1/2 (газ) и ZONE 20/21/22 (пыль). Конструкция исключает возникновение искр внутри корпуса даже при повреждении кабеля. Все материалы сертифицированы на отсутствие токсичных выбросов при нагреве.

Преимущества

• Высокий уровень герметичности благодаря двухступенчатому уплотнению - гарантирует сохранение IP66–IP68 даже при длительном контакте с водой или паром;
• Полиамидный корпус легче металла, не ржавеет, не требует антикоррозийной обработки;
• Не нуждается в специальном инструменте для монтажа - достаточно обычного рожкового ключа на 30 мм;
• Поддерживает температурный режим от –40C до +90C - работает в холодильниках, суровых регионах и жарких цехах;
• Готов к использованию сразу после установки - никаких дополнительных герметиков или клеев не требуется.

Ограничения применения

• Не предназначена для бронированных кабелей - наличие металлической оплетки препятствует равномерному обжиму уплотнителем;
• Запрещено использовать с кабелями диаметром менее 10 мм или более 18 мм - потеря степени защиты IP;
• Не рекомендовано применять в средах с постоянными ударными нагрузками или вибрацией выше 10g - возможно ослабление фиксации;
• Не следует применять в качестве точки входа для слаботочных сигналов без дополнительной защиты - изделие рассчитано на силовые цепи.

Примеры использования

• Ввод питания в исполнительный механизм на нефтеперерабатывающем предприятии;
• Подключение датчиков уровня жидкости в емкостях с легковоспламеняющимися веществами;
• Обвязка двигателей в системах автоматического перемешивания порошкообразных материалов;
• Проход кабеля в контроллеры роботизированных линий на пищевых комбинатах с мойкой высокого давления.

Практические советы

• Перед установкой протестируйте подходящий диаметр кабеля - лучше выбрать кабель с диаметром около 14–16 мм для максимальной герметичности;
• При многократной замене кабеля проверяйте состояние силиконовых колец - они могут деформироваться; при потере эластичности заменяйте комплект полностью;
• Затягивайте контргайку рукой до упора, затем доверните ключом на ¼ оборота - переусердствовать нельзя, чтобы не треснуло уплотнение;
• Если ввод устанавливается вертикально, направьте резьбу вниз - так влага не будет задерживаться в месте соединения;
• Артикулы extherm bm-x6s-lp (ds) и extherm m25 ex - это один и тот же продукт, просто разные номера партий. Оба подходят для заказа.
