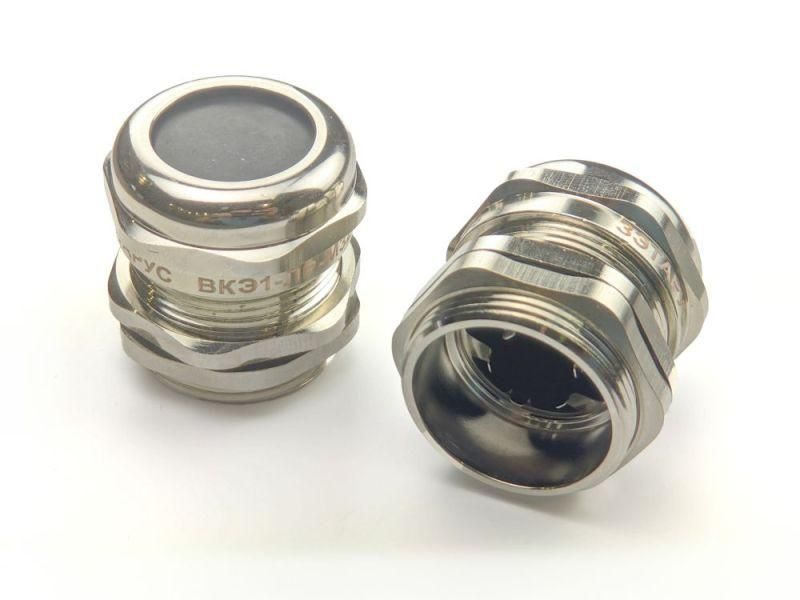

Кабельный ввод ВКЭ1-ЛР-М25-18-L9 IP66/IP67/IP68 - zeta34711 ЗЭТА

Кабельный ввод резьбовой М25 с шагом резьбы 1.5, диапазон кабеля 13–18 мм, степень защиты IP66/IP67/IP68, материал металл (артикул zeta34711, бренд ЗЭТА Новосибирск) предназначен для надёжного ввода экранированных кабелей в электрощиты и оборудование, обеспечивая герметичность, заземление экрана и механическую фиксацию даже в жестких условиях.

Назначение и область применения

Кабельный ввод используется для вывода экранированных кабелей через стенки металлических шкафов, щитов, корпусов оборудования. Он одновременно выполняет три функции: фиксирует кабель, герметизирует проход и создаёт надёжный контакт между экраном кабеля и корпусом устройства — то есть обеспечивает эффективное заземление помехоподавления. Подходит для установки в промышленном оборудовании, автоматических линиях, системах управления, насосных станциях, наружных объектах и других местах, где важна защита от пыли, влаги и ЭМИ.

Технические характеристики

• Номинальный размер резьбы: M25 × 1.5 — стандартизированная метрическая резьба для плотного соединения с отверстием в корпусе
• Диапазон диаметров кабеля: 13–18 мм — подходит для кабелей с внешним диаметром в этом интервале, включая экранированные версии
• Материал: латунь с никелевым покрытием — высокая коррозионная стойкость, антистатические свойства, долгий срок службы
• Степень защиты: IP66/IP67/IP68 — полная защита от пыли, мощных струй воды, временного погружения и длительного воздействия влаги
• Температурный диапазон: –40…+100 °C — работает в холодных и нагреваемых средах, включая суровый климат и помещения с высокой температурой
• Уплотнение: эластичное кольцо — обеспечивает герметичность за счёт компрессии вокруг кабеля
• Ударопрочность: да — выдерживает механические нагрузки и вибрацию
• Экранированный: да — позволяет передавать заземление экрана кабеля на корпус
• Электромагнитная совместимость: да — снижает уровень радиопомех, соответствует требованиям EMC
• Без галогенов — безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Кабельный ввод zeta34711 имеет внутреннюю резьбу M25×1.5 и монтируется в предварительно просверленное отверстие в металлическом корпусе. Для правильной установки:

• Используйте отверстие диаметром 25 мм с резьбой M25×1.5 — проверьте соответствие до сверления
• Перед введением кабеля освободите уплотнительное кольцо от защитной плёнки
• Затяните ввод ключом до упора — не перетягивайте, чтобы не повредить резьбу или уплотнение
• Обязательно убедитесь, что экран кабеля контактирует с металлической частью ввода — это необходимо для работы заземления
• Подходит для кабелей с медным или алюминиевым экраном, в том числе с оплеткой или фольгой + оплеткой

Безопасность и стандарты

Кабельный ввод ZETA zeta34711 соответствует требованиям безопасности для промышленного оборудования. Отсутствие галогенов делает его подходящим для помещений с повышенными требованиями к пожарной безопасности. Высокая степень защиты IP66–IP68 гарантирует работу в сырых, запылённых и агрессивных средах. Ударопрочность и широкий температурный диапазон обеспечивают надёжность в условиях автосервисов, пищевой промышленности, энергоустановках и на открытых площадках.

Преимущества

• Одновременная реализация трёх задач: герметизация, фиксация, заземление экрана — экономит время и места при сборке
• Никелированная латунь — прочнее и коррозионностойче, чем обычные пластиковые вводы
• Высокая EMI-совместимость — снижает риск сбоев в чувствительной аппаратуре
• Работает при экстремальных температурах — не теряет герметичность на морозе или при нагреве
• Не требует дополнительных элементов заземления — экран кабеля напрямую связан с корпусом

Ограничения применения

• Не подходит для кабелей с диаметром менее 13 мм — возможен провал уплотнения и потеря герметичности
• Не рекомендован для кабелей с жёсткими бронированными оболочками — может повредить уплотнительное кольцо
• Не является средством против взрывоопасной среды — не сертифицирован как взрывозащищённый ввод
• Не предназначена для частого демонтажа — многократные вставки кабеля могут износить уплотнение

Примеры использования

• Ввод экранированного силового кабеля в частотный преобразователь
• Фиксация сигнального кабеля с экраном в контроллере станка ЧПУ
• Герметизация входа кабеля в распределительный щит на улице
• Подключение датчиков в технологической линии с мойкой (высокое давление воды)
• Монтаж в системах автоматизации на хладокомбинатах (низкие температуры)

Практические советы

• Выбирая кабель, ориентируйтесь на внешний диаметр после изоляции — он должен попадать в диапазон 13–18 мм
• Если кабель слишком тонкий, используйте специальную втулку или переходник — не затягивайте ввод “на глаз”
• Проверяйте контакт экрана с корпусом мультиметром после монтажа — сопротивление должно быть меньше 0.1 Ом
• При работе в агрессивных средах (например, солевые брызги) регулярно осматривайте поверхность ввода — никелевое покрытие устойчиво, но царапины могут стать точками коррозии
• Для замены старого ввода — сначала отключите питание, затем снимите кабель и проверьте состояние резьбы в корпусе
