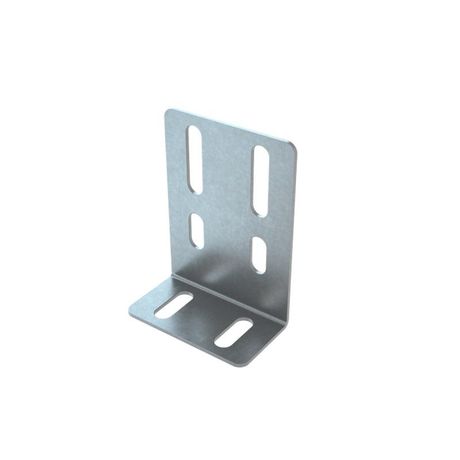

Универсальный кронштейн настенный | UKS КМ-профиль LO9304

Кронштейн настенный универсальный КМ-профиль - это надёжное крепление для установки кабельных лотков на вертикальных поверхностях. Выполнен из оцинкованной стали, он подходит для внутреннего монтажа в помещениях с умеренной влажностью. Артикулы lo9304 и uks соответствуют одному продукту серии КМ-профиль.

Назначение и область применения

Кронштейн настенный универсальный КМ-профиль предназначен для фиксации кабельных лотков любого типа - металлических, пластиковых, перфорированных или глухих - на стене. Применяется в системах распределения силовых и слаботочных кабелей. Подходит для офисов, производственных цехов, серверных комнат, телекоммуникационных шкафов и других объектов с внутренней проводкой.

Технические характеристики

• Тип изделия: кронштейн настенный
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: оцинковано по методу сендзимира - равномерное, прочное покрытие цинком, обеспечивающее долгую защиту от коррозии
• Цвет: серый
• Форма: цельногнутая конструкция, готовая к монтажу без сборки
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69) - допускается использование в сухих и слабоагрессивных средах

Совместимость и монтаж

Кронштейн настенный универсальный КМ-профиль совместим со всеми стандартными кабельными лотками, имеющими боковые стенки. Монтируется на стену с помощью анкеров, дюбелей или саморезов по бетону/кирпичу - выбор крепежа зависит от основания. Расстояние между точками крепления кронштейна рассчитывается исходя из нагрузки и шага лотка. Для лотков шириной до 300 мм рекомендуется использовать два кронштейна на один участок. Нет необходимости в дополнительных деталях - изделие уже полностью собрано.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ, что гарантирует стабильную работу в условиях сухого воздуха и отсутствия агрессивных химических веществ. Оцинкование по методу сендзимира обеспечивает соответствие нормам по защите от коррозии для электротехнических компонентов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Защита от ржавчины благодаря качественному цинковому покрытию
• Готов к установке сразу после доставки - не требует сварки, гибки или сборки
• Серый цвет не выделяется на фоне большинства кабельных систем
• Поддерживается производителем как рекомендованное решение для проектирования

Ограничения применения

Не применяется во внешних условиях, в сырых помещениях (например, банях, подвалах без вентиляции), в зонах с постоянным воздействием воды, паров, кислот или щелочей. Не предназначена для высоконагруженных систем - максимальная нагрузка определяется выбранными крепежом и материалом стены. Не подходит для монтажа на деревянные или гипсокартонные поверхности без предварительного усиления.

Примеры использования

• Крепление лотка с сетевыми кабелями в серверной комнате
• Фиксация силового лотка в цеху на заводе
• Установка лотка для слаботочных коммуникаций в офисном здании
• Монтаж кабельного пути вдоль стены в медицинском учреждении

Практические советы

• Перед монтажом проверьте посадочные размеры лотка - кронштейн должен плотно прилегать к его боковым стенкам
• При длинных участках лотка используйте кронштейны через каждые 80–120 см, чтобы избежать прогиба
• Для тяжёлых лотков с большим количеством кабелей выбирайте более мощные крепёжные элементы (анкерные болты M8–M10)
• Если стена бетонная - просверливайте отверстия с применением перфоратора; для кирпича - используйте дюбели с распорной частью
• Кронштейн настенный универсальный КМ-профиль можно комбинировать с другими элементами системы КМ-профиль - например, с угловыми переходниками или заглушками
