Кронштейн 510мм (AS 15 51 FT) | 6421466 OBO Bettermann

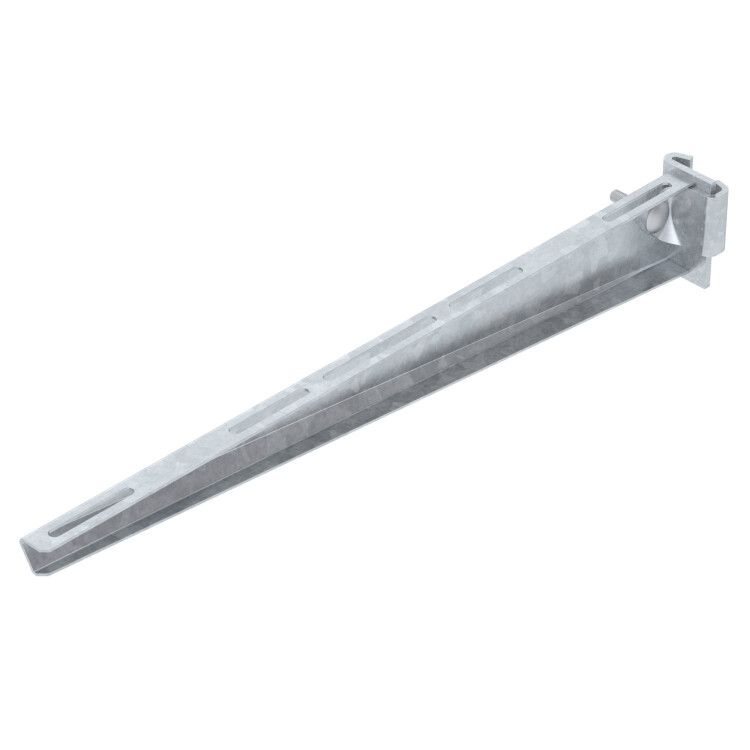

Кронштейн 510 мм, стальной оцинкованный, консоль с опорой (артикул 6421466, серия AS 15 51 FT от OBO BETTERMANN) предназначен для надёжного крепления кабельных лотков к I-образным стойкам в условиях повышенной влажности, агрессивной среды и широкого температурного диапазона.

Назначение и область применения

Этот опорный кронштейн используется для монтажа кабельных лотков шириной до 500 мм на вертикальные I-образные стойки. Подходит для промышленных объектов, где важны долговечность и устойчивость к коррозии: производственные цеха, химические установки, прибрежные зоны с низкой солевой нагрузкой. Применяется в системах распределения силовых и слаботочных кабелей на предприятиях энергетики, машиностроения, транспорта и коммунальной инфраструктуры.

Технические характеристики

• Длина консоли: 510 мм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Материал: сталь оцинкованная методом горячего погружения
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Угол крепления: 90°
• Перфорация: для крепления лотка болтами M6
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (в зависимости от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Срок службы: не менее 30 лет
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 510 мм, стальной оцинкованный, консоль с опорой совместим с кабельными лотками шириной до 500 мм, имеющими стандартную перфорацию под болты M6. Крепится к I-образным стойкам с помощью сварки или специальных крепёжных элементов, рекомендованных производителем. Для обеспечения равномерной нагрузки рекомендуется использовать два кронштейна на один лоток длиной более 1,5 м. Перед монтажом проверьте соответствие геометрии стойки и зазора между её полками и конструкцией кронштейна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 52868-2007 (для кабельных лотков), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (сейсмостойкость) и ГОСТ Р 53316-2009 (огнестойкость). Обладает официальной лицензией Росатома и внесён в Реестр промышленной продукции РФ. Соответствует нормам безопасности для эксплуатации в зонах с высоким риском возникновения аварийных ситуаций.

Преимущества

• Высокая прочность за счёт сварной конструкции и толстого цинкового покрытия
• Устойчивость к коррозии даже в агрессивной среде благодаря горячему цинкованию
• Поддерживает длительный срок службы - до 30 лет без замены
• Обеспечивает безопасность при пожаре: сохраняет целостность до 90 минут
• Сейсмостойкость позволяет применять в регионах с активной сейсмической деятельностью
• Совместим с большинством стандартных кабельных лотков европейского и российского производства

Ограничения применения

Не предназначена для эксплуатации в зонах с высокой солевой нагрузкой (например, побережья морей с постоянным воздействием морской воды). Не рекомендуется использовать в местах с частыми механическими ударами или вибрациями выше допустимых уровней. Несущую способность необходимо снижать при использовании в условиях температуры ниже –40 C - проверяйте расчётную нагрузку по таблицам производителя. Не применяется для крепления к трубам, профилям другого сечения или нестандартным стойкам без адаптеров.

Примеры использования

• Крепление лотков с силовыми кабелями в цехах металлургического завода
• Монтаж кабельных трасс в химическом производстве с агрессивными парами
• Распределение кабелей в тепловых пунктах и насосных станциях
• Установка в подземных переходах и тоннелях с высокой влажностью
• Применение в объектах атомной энергетики, требующих лицензированного оборудования

Практические советы

• При монтаже используйте болты M6 с шайбами - это предотвращает деформацию перфорации при затяжке
• Для длинных участков лотка (более 2 м) устанавливайте кронштейны через каждые 1,5–2 метра
• Проверяйте плоскость установки: кронштейн должен плотно прилегать к стойке без перекосов
• При работе в холодном климате избегайте ударных нагрузок на изделие при температуре ниже –40 C
• Артикул 6421466 и серия AS 15 51 FT - это точные идентификаторы для заказа запасных частей и документации
