Универсальный поддерживающий профиль 36х13х1,5 L500 мм INOX304 | UPP500 КМ - КМ-Профиль LO18071

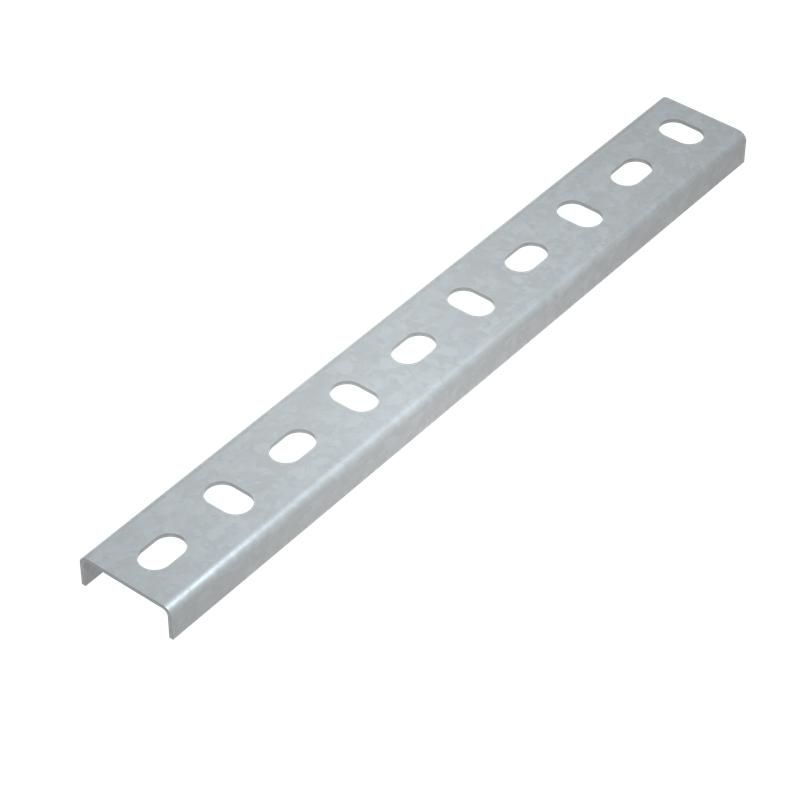

Поддерживающий профиль универсальный 36x13x1,5 L500 мм INOX304 UPP500 КМ - это прочный металлический элемент из нержавеющей стали, предназначенный для создания надёжных опорных конструкций в кабеленесущих системах. Бренд КМ-Профиль выпускает этот профиль для условий с повышенной влажностью, агрессивными средами и требованиями гигиены.

Назначение и область применения

Универсальный поддерживающий профиль UPP500 КМ используется как опора для кабельных трасс, лотков, каналов и других элементов кабеленесущих систем. Он обеспечивает жёсткую фиксацию без сварки - крепится через отверстия на задней стенке с помощью болтов, хомутов или шпилек. Подходит для сборки нестандартных конструкций, например, подвесов типа «качели». Применяется в условиях, где важны коррозионная стойкость и чистота: пищевые цеха, фармацевтические производства, химические заводы, морские порты и прибрежные объекты.

Технические характеристики

• Размеры: 36 мм (высота) × 13 мм (ширина полки) × 1,5 мм (толщина стенки) × 500 мм (длина)
• Материал: Нержавеющая сталь AISI 304 (INOX304) - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Форма: U-профиль - две параллельные полки и соединяющая их вертикальная стенка
• Ширина слота: 17 мм - позволяет легко вставлять и фиксировать кабельные лотки или планки
• Перфорация: Задняя стенка perforated - отверстия для крепления без сварки
• Огнестойкость: Да - материал не горит и сохраняет форму при нагреве
• Покрытие: Необработанная поверхность - матовый серый цвет, без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Производитель рекомендует использовать UPP500 КМ совместно с крепёжными элементами, подходящими по диаметру к перфорированным отверстиям: болты M4–M6, шпильки, хомуты, анкерные системы. Монтаж возможен на стены, потолки, балки и другие несущие конструкции. Для установки подвеса «качели» на шпильках - профиль располагается горизонтально, шпильки проходят через отверстия в нижней части, а лоток крепится к двум таким профилям. Не требует сварки - снижает время монтажа и исключает риск повреждения нержавеющей стали термическим воздействием.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - нормам для оборудования, работающего в умеренных, холодных и влажных климатических условиях. Материал AISI 304 подтверждает соответствие международным стандартам для контакта с продуктами питания и медикаментами. Огнестойкость обеспечивается за счёт состава сплава - профиль не выделяет токсичных веществ при нагреве до 800 C.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и форме U-профиля
• Стойкость к коррозии - идеален для влажных, солёных и химически активных сред
• Готов к монтажу сразу после доставки - нет необходимости в обработке или окраске
• Легко комбинируется с другими элементами кабеленесущих систем
• Экономит время на монтаже - отсутствие сварки ускоряет сборку

Ограничения применения

• Не предназначен для нагрузок выше указанных в проекте - максимальная нагрузка зависит от шага крепления и типа подвеса
• Не имеет защитного покрытия - при длительном контакте с острыми предметами возможны царапины, которые не влияют на долговечность, но нарушают эстетику
• Не следует применять в средах с постоянным воздействием концентрированных кислот (например, HCl, H₂SO₄) - даже AISI 304 может подвергнуться точечной коррозии
• Длина 500 мм - для длинных участков требуется соединение нескольких профилей; комплектующих для стыковки в комплект не входят

Примеры использования

• Крепление пластиковых кабельных лотков в пищевом цехе мясокомбината
• Поддержка силовых кабелей на технологической линии в фармацевтическом производстве
• Сборка подвесной трассы «качели» для кабелей вблизи морского причала
• Фиксация трубопроводов и проводов в химическом реакторном отделении

Практические советы

• При выборе крепёжа учтите, что перфорация расположена на задней стенке - крепить нужно именно её, а не полки
• Для равномерного распределения нагрузки используйте минимум два крепления на один профиль, особенно при длине 500 мм
• Если нужна более длинная трасса - соединяйте профили встык с использованием внутренних вкладышей или внешних муфт (приобретаются отдельно)
• Проверьте посадочные размеры лотков - ширина слота 17 мм должна точно соответствовать толщине крепёжной планки
• Храните профили в сухом месте - хотя они не ржавеют, грязь и соль на поверхности могут затруднить последующую очистку
