Универсальный поддерживающий профиль 36х13х1,5 L500 мм | UPP500 КМ - КМ-Профиль LO12005

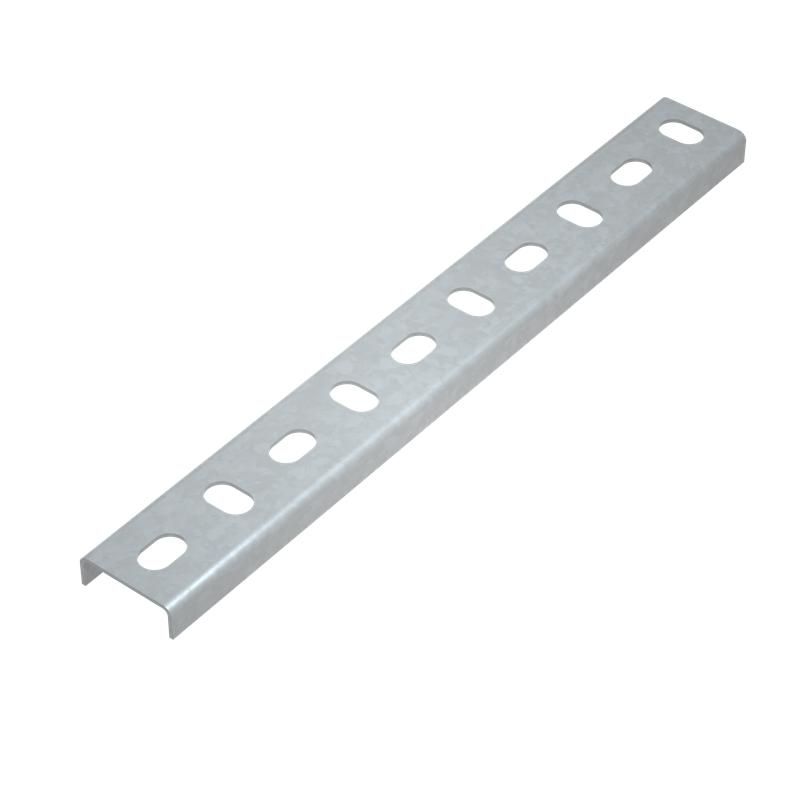

Поддерживающий профиль универсальный 36x13x1,5 L500 мм, КМ - это металлический U-образный элемент из оцинкованной стали, предназначенный для создания жёстких опорных конструкций в кабеленесущих системах. Бренд КМ-Профильтакже выпускает аналогичные профили для других задач, но этот артикул (UPP500) идеально подходит для монтажа подвесов типа «качели» и фиксации кабельных трасс без сварки.

Назначение и область применения

Поддерживающий профиль универсальный 36x13x1,5 L500 мм, КМ используется как опора для кабельных лотков, каналов, труб и других элементов кабеленесущих систем. Его основная функция - передача нагрузки от проводов и оборудования на стену, потолок или другую несущую поверхность. Подходит для сборки нестандартных конструкций, где нужны точные расстояния между точками крепления. Часто применяется в промышленных помещениях, офисах, серверных и телекоммуникационных объектах.

Технические характеристики

• Габариты: 36 мм (высота) × 13 мм (ширина) × 1,5 мм (толщина стенки) × 500 мм (длина)
• Форма: U-профиль - открытый снизу, с двумя боковыми полками
• Материал: сталь оцинкованная по технологии Сендзимира - устойчивая к коррозии
• Покрытие: цинковое, серебристо-серое
• Перфорация: задняя стенка имеет ряд отверстий для крепления саморезами или анкерами
• Ширина внутреннего слота: 17 мм - позволяет вставлять и фиксировать крепёжные элементы типа «шпилька» или «болт»
• Огнестойкость: соответствует требованиям - не поддерживает горение
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 - для сухих и слабоагрессивных сред внутри зданий

Совместимость и монтаж

Поддерживающий профиль универсальный 36x13x1,5 L500 мм, КМ совместим со всеми типами крепёжа, который можно вставить в слот шириной 17 мм: шпильки М8–M10, болты с гайками, хомуты с крепёжными пластинами. Для установки используются саморезы или анкерные болты через перфорацию на задней стороне. Нет необходимости в сварке - всё собирается механически. Профиль легко режется ножницами по металлу или углошлифовальной машиной (УШМ) до нужной длины. Посадочные диаметры крепёжных элементов должны быть меньше 17 мм, чтобы свободно входить в слот.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению и ГОСТ 14918-80 по оцинкованию. Обладает классом огнестойкости, что допускает применение в помещениях с повышенными требованиями к пожарной безопасности. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая прочность за счёт толщины стенки 1,5 мм и оцинкованной стали
• Удобство монтажа - отсутствие сварки экономит время и снижает трудозатраты
• Гибкость в проектировании - можно собирать конструкции любой формы и длины
• Долговечность - цинкование обеспечивает защиту от ржавчины в условиях сухого воздуха
• Совместимость с большинством стандартных кабельных систем и крепёжных решений

Ограничения применения

Поддерживающий профиль универсальный 36x13x1,5 L500 мм, КМ не предназначен для использования во влажных, агрессивных или наружных средах - например, в сырых подвалах, на улице, в химических цехах или в зонах с постоянным воздействием солевых растворов. Также не рекомендуется использовать в условиях частых температурных колебаний выше +60 C или ниже –30 C. Не подходит для несущих конструкций с динамическими или ударными нагрузками - только для статических.

Примеры использования

• Крепление кабельных лотков к потолку в серверной комнате
• Подвес кабельных трасс на шпильках в виде «качели» в производственных цехах
• Фиксация трубопровода или воздушных рукавов в HVAC-системах
• Сборка нестандартных рам для монтажа распределительных щитов
• Обустройство кабельных маршрутов в административных зданиях с высокими требованиями к эстетике

Практические советы

• При заказе нескольких профилей учтите, что длина 500 мм - стандартная; если требуется длиннее - можно соединять два профиля встык с помощью крепёжа
• Не используйте слишком крупные болты - они могут деформировать слот 17 мм
• Перед монтажом проверьте, что перфорированные отверстия точно выровнены с местом крепления на стене
• Для защиты от случайных повреждений при транспортировке сохраняйте заводскую плёнку - она предохраняет цинковое покрытие
• Этот профиль хорошо сочетается с изделиями серии КМ-Профильтакими как кронштейны, уголки и кабельные лотки того же бренда
