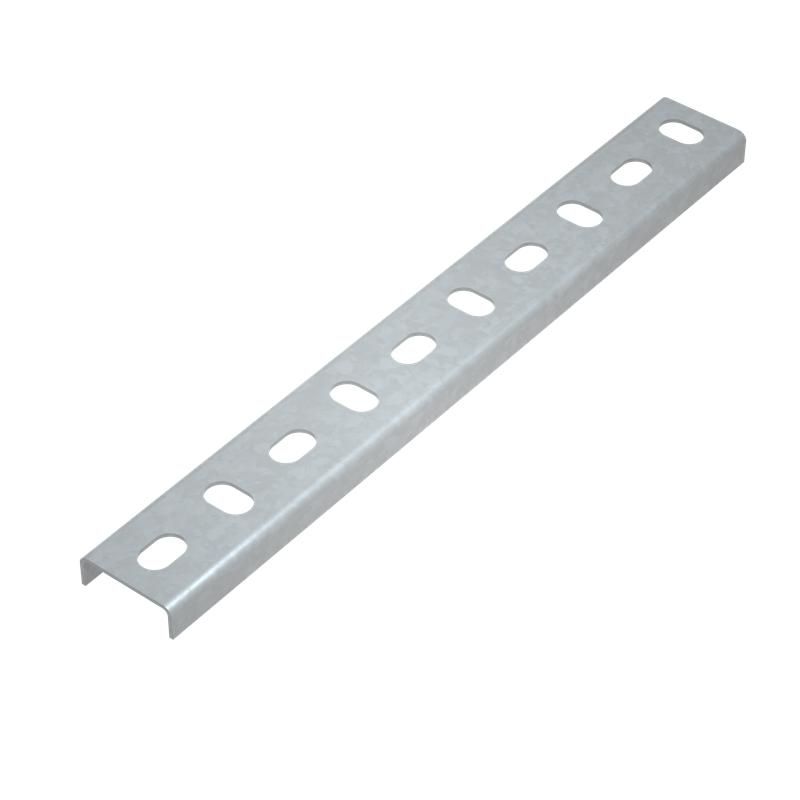

Универсальный поддерживающий профиль 36х17х1,5 L650 мм | UPP650 КМ-профиль LO10798

Поддерживающий профиль универсальный 36x13x1.5 L650 мм, КМ-профиль - это металлический U-образный элемент для сборки несущих конструкций кабеленесущих систем. Произведён из оцинкованной стали по методу Сендзимира, обеспечивает надёжную фиксацию без сварки и подходит для внутреннего монтажа в помещениях с умеренной влажностью.

Назначение и область применения

Поддерживающий профиль универсальный 36x13x1.5 L650 мм, КМ-профиль используется как опора для кабельных трасс, лотков, каналов и других компонентов кабеленесущих систем. Подходит для создания подвесов типа «качели» на шпильках, а также для формирования нестандартных по габаритам конструкций. Применяется в офисах, производственных цехах, телекоммуникационных шкафах и распределительных пунктах. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Размеры: 36 мм (высота) × 13 мм (ширина) × 1,5 мм (толщина стенки) × 650 мм (длина)
• Форма: U-профиль с открытым верхом
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: равномерное цинковое покрытие, устойчивое к коррозии
• Ширина слота: 17 мм - позволяет использовать стандартные крепёжные элементы
• Перфорация: задняя поверхность перфорирована - облегчает крепление к стенам и потолкам
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C в закрытых помещениях

Совместимость и монтаж

Поддерживающий профиль универсальный 36x13x1.5 L650 мм, КМ-профиль совместим со всеми типами крепёжных элементов, не требующих сварки: хомутами, болтовыми зажимами, анкерными пластинами и шпильками. Перфорация на задней стороне позволяет легко фиксировать профиль саморезами или дюбелями. Для установки «качели» используются M6–M8 шпильки, которые проходят через слот шириной 17 мм. Монтаж возможен на бетон, кирпич, металл и деревянные основания. Не рекомендуется применять с грузами выше указанных нагрузочных возможностей - см. раздел «Ограничения применения».

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждает соответствие нормам пожарной безопасности для внутренних систем. Цинкование по методу Сендзимира гарантирует долговечность покрытия и безопасность при контакте с проводниками. Напряжение и ток не влияют на функциональность профиля - он является исключительно механическим элементом.

Преимущества

• Высокая жёсткость за счёт толщины стенки 1,5 мм - выдерживает значительные нагрузки без деформаций
• Отсутствие необходимости в сварке - снижает время монтажа и риск повреждения изоляции кабелей
• Универсальная форма - подходит для горизонтальных и вертикальных решений
• Защита от коррозии благодаря цинкованию по методу Сендзимира - продлевает срок службы в условиях повышенной влажности
• Готовая перфорация - экономит время на подготовку отверстий

Ограничения применения

Поддерживающий профиль универсальный 36x13x1.5 L650 мм, КМ-профиль не предназначен для:

• Наружной установки - даже при наличии защиты от коррозии, длительное воздействие осадков и УФ-лучей снижает срок службы
• Агрессивных сред - пары кислот, щелочей, солевых растворов могут повредить цинковое покрытие
• Монтажа в условиях постоянной вибрации без дополнительной демпферизации - возможна усталостная деформация
• Использования в качестве несущего элемента для оборудования массой более 50 кг на один профиль - требуется распределение нагрузки на несколько профилей

Примеры использования

• Крепление кабельных лотков в серверной комнате
• Подвеска кабельных каналов в административном здании
• Сборка рамы для системы управления технологическим оборудованием
• Фиксация шинопровода на шпильках в виде «качели»
• Обустройство кабельных трасс в промышленных панелях и распределительных щитах

Практические советы

• При использовании нескольких профилей в одной линии - соблюдайте шаг между точками крепления не более 1,2 метра для равномерного распределения нагрузки
• Проверьте посадочный диаметр крепёжных элементов - они должны свободно входить в слот 17 мм
• Не используйте профиль как замену жёсткому уголку или швеллеру - он рассчитан на легкие и средние нагрузки
• При монтаже на бетон - используйте ударные дюбеля; на металл - саморезы по металлу с прессшайбой
• При необходимости удлинения - можно стыковать два профиля, но стык необходимо дополнительно закрепить хомутом
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с влагой может вызвать белые пятна оксида цинка (не влияет на прочность, но эстетически некрасиво)
