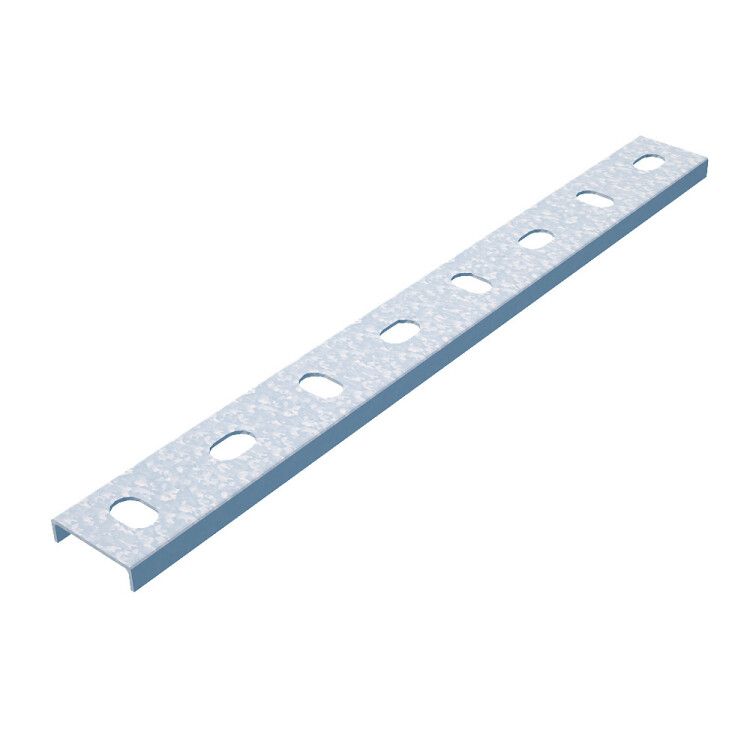

Универсальный поддерживающий профиль 36х13х1,5 L3000 мм - UPP3000 КМ-Профиль LO3761

Профиль универсальный поддерживающий 36x13x1,5 L3000 мм, сталь 1.5мм, КМ-профиль - это металлический U-образный элемент для создания жёстких опорных конструкций при монтаже кабеленесущих систем. Произведён из оцинкованной стали по методу Сендзимира, обеспечивает надёжную фиксацию без сварки и подходит для внутренних установок в помещениях с умеренной влажностью.

Назначение и область применения

Профиль универсальный поддерживающий 36x13x1,5 L3000 мм, сталь 1.5мм, КМ-профиль используется как несущий элемент в кабельных системах: для крепления лотков, труб, каналов и других компонентов. Подходит для сборки подвесных конструкций типа «качели» на шпильках, а также для формирования нестандартных рам и опор. Применяется в электроустановках, автоматизации, промышленном оборудовании, телекоммуникациях и распределительных щитах.

Технические характеристики

• Размеры: 36 мм (высота) × 13 мм (ширина) × 1,5 мм (толщина стенки) × 3000 мм (длина)
• Форма: U-профиль с открытой верхней частью
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии
• Перфорация: задняя поверхность имеет ряд отверстий для крепления саморезами или болтами
• Ширина слота: 17 мм - позволяет легко вставлять и фиксировать крепёжные элементы
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Профиль универсальный поддерживающий 36x13x1,5 L3000 мм, сталь 1.5мм, КМ-профиль совместим со всеми типами крепёжа, не требующего сварки: саморезами, болтами, хомутами, анкерными пластинами. Перфорация на задней стороне позволяет крепить профиль к стенам, потолкам, колоннам или другим поверхностям. Для монтажа «качели» используйте шпильки M8–M12, которые проходят через слот шириной 17 мм. Рекомендуется использовать гайки с шайбами для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Метод оцинковки Сендзимира гарантирует долговечность покрытия. Огнестойкость подтверждает соответствие нормам пожарной безопасности для внутреннего оборудования. Сертификаты на материал доступны у производителя КМ-профиль.

Преимущества

• Высокая жёсткость за счёт толщины 1,5 мм - выдерживает значительные механические нагрузки
• Отсутствие необходимости в сварке - снижает время монтажа и исключает риск повреждения покрытия
• Оцинкование по методу Сендзимира - более прочное и равномерное покрытие, чем при обычной горячей оцинковке
• Готовая перфорация - экономит время на сверление отверстий
• Серый цвет - не бросается в глаза, хорошо сочетается с большинством кабельных систем

Ограничения применения

Профиль универсальный поддерживающий 36x13x1,5 L3000 мм, сталь 1.5мм, КМ-профиль не предназначен для использования вне помещений, в условиях высокой влажности, постоянного контакта с водой или агрессивными химикатами. Также не рекомендуется применять там, где возможны ударные нагрузки выше проектных значений - например, в зонах с частыми вибрациями без демпферов. Температурный режим ограничен условиями У1/УХЛ1/УХЛ3 - не ниже -40C и не выше +40C в рабочем состоянии.

Примеры использования

• Подвеска кабельных лотков в серверных помещениях
• Фиксация проводов и трубопроводов в производственных цехах
• Сборка нестандартных стоек для распределительных щитов
• Крепление светильников и датчиков на потолочных конструкциях
• Обустройство опор для кабельных трасс в офисах и медицинских учреждениях

Практические советы

• При выборе длины учитывайте, что 3000 мм - максимальная длина; при больших пролётах требуется дополнительная поддержка каждые 1,5–2 метра
• Посадочный диаметр крепёжных элементов должен соответствовать ширине слота (17 мм): лучше использовать шпильки Ø8–Ø10 мм
• Не затягивайте крепления слишком сильно - это может деформировать тонкую стенку профиля
• Для защиты от пыли в запылённых помещениях комбинируйте профиль с крышками или кожухами
• При использовании нескольких профилей в одной системе - выравнивайте их по уровню перед окончательным креплением
