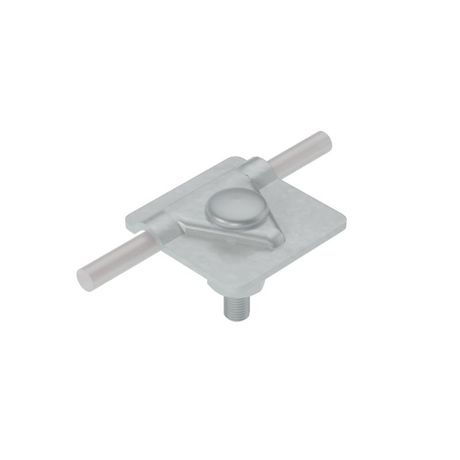

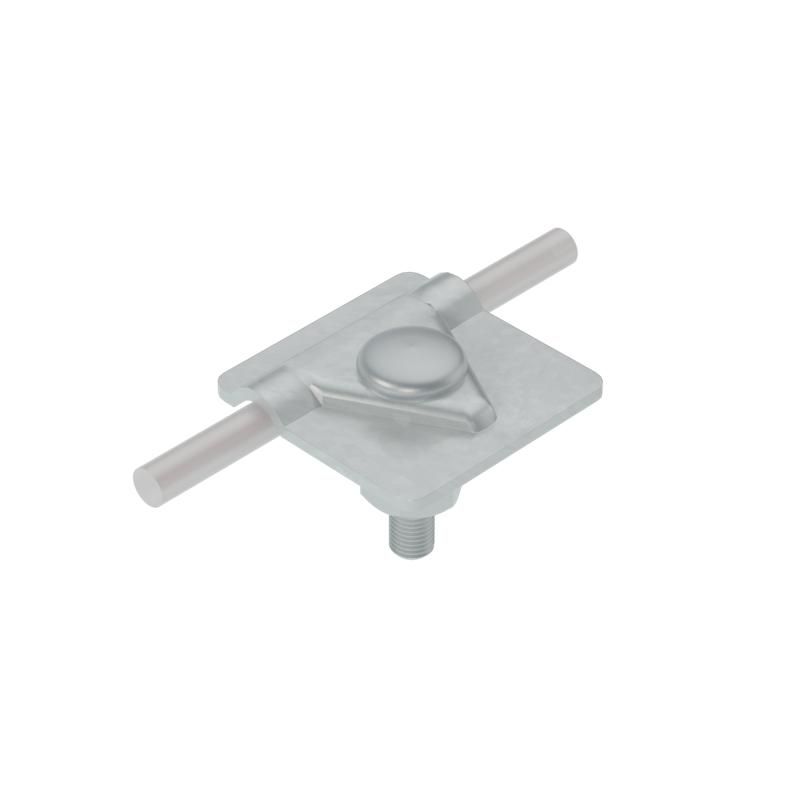

Универсальный соединитель для прутка д.5-10мм. Одна пластина 40х40мм. Термодиффузионное цинкование - USM-D5-10 TD КМ-Профиль MA0287

Универсальный соединитель для прутка диаметром 5–10 мм с одной пластиной 40×40 мм TD от КМ-профиль (артикулы ma0287, usm-d5-10 td) предназначен для надёжного электрического соединения металлических элементов в системах заземления, особенно там, где требуется связать круглый проводник с кровельным железом или другими стальными конструкциями.

Назначение и область применения

Этот соединитель используется в составе системы AURAFORT® для формирования непрерывного контура заземления. Он служит связующим элементом между круглым проводником (прутком) диаметром 5–10 мм и плоскими стальными поверхностями - например, кровлей, фермами, несущими конструкциями. Применяется при монтаже термокомпенсационных соединений, где важна механическая прочность и долговечная электрическая проводимость.

Технические характеристики

• Тип изделия: соединитель универсальный для прутка
• Диаметр прутка: 5–10 мм
• Размер контактной пластины: 40 × 40 мм
• Материал корпуса: сталь
• Покрытие: термодиффузионное цинкование (TD)
• Тип крепёжного винта: с шестигранной головкой
• Цвет: темно-серый

Термодиффузионное цинкование обеспечивает равномерный слой цинка глубоко проникающий в металл - это значительно повышает устойчивость к коррозии по сравнению с обычным гальваническим цинкованием.

Совместимость и монтаж

Соединитель совместим с любыми стальными конструкциями, имеющими достаточную толщину для плотного контакта с пластиной 40×40 мм. Для установки необходимо:

• Закрепить пластину на поверхности (кровля, профлист, балка) с помощью болта с шестигранной головкой;
• Вставить пруток диаметром 5–10 мм в соответствующий канал соединителя;
• Затянуть крепёж до плотного контакта - не перетягивать, чтобы не деформировать металл.

Не требует сварки. Подходит для монтажа на вертикальных и горизонтальных участках. Обеспечивает низкое переходное сопротивление за счёт большого площади контакта пластины и качественного покрытия.

Безопасность и стандарты

Изделие соответствует требованиям к устройству систем молниезащиты и заземления, применяемым в строительстве промышленных и коммерческих объектов. Произведено в соответствии с технологическими нормами для термодиффузионного цинкования, обеспечивающего соответствие ГОСТ 9.306 и DIN EN ISO 1461 по коррозионной стойкости.

Преимущества

• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию - срок службы увеличен на 30–50% по сравнению с гальваническим покрытием.
• Равномерное и плотное покрытие не скалывается при механических нагрузках - безопасно при транспортировке и монтаже.
• Простота монтажа: не нужна сварка, достаточно болтового соединения.
• Поддерживает постоянный электрический контакт даже при колебаниях температур - идеально для кровельных систем.

Ограничения применения

• Не предназначена для работы с медными или алюминиевыми проводниками - только со стальными и круглыми прутками 5–10 мм.
• Не рекомендуется использовать в условиях постоянного погружения в агрессивные жидкости (например, морская вода, химические растворы).
• Пластину нельзя крепить к окрашенным или покрытым лаком поверхностям - перед монтажом необходимо зачистить место контакта до металла.

Примеры использования

• Связка прутка заземления с кровельным железом на промышленном складе.
• Объединение нескольких стальных опор молниеотвода через единый контур.
• Заземление трубопроводов, лестниц или антенных мачт, установленных на стальной раме.
• Монтаж в системах защиты от молнии на объектах с высокой влажностью (бассейны, холодильные цеха).

Практические советы

• Перед установкой проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм; меньший или больший диаметр снижает надёжность контакта.
• Площадь пластины 40×40 мм позволяет закрепить её на широких элементах - используйте её для распределения нагрузки на тонкие листы кровли.
• При использовании в местах с повышенной влажностью дополнительно смажьте резьбу винта антикоррозийной paste (например, Zink-Spray).
• Артикулы ma0287 и usm-d5-10 td - это один и тот же продукт от КМ-профиль; различаются лишь внутренние обозначения поставщиков.
