Универсальный ввод трассы лотков 100х50 | PR16.1016 Промрукав Строитель

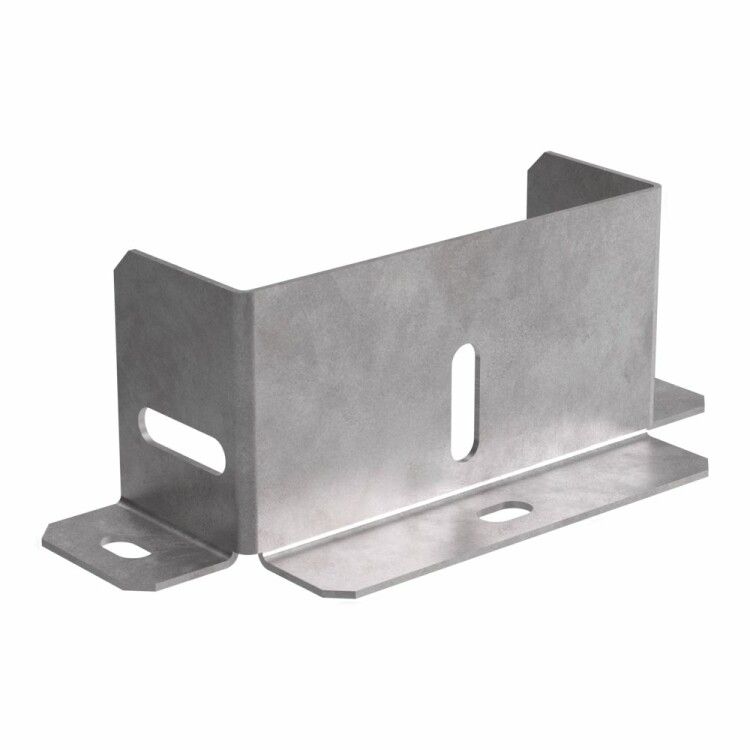

Ввод трассы лотков универсальный 100х50 от бренда ПРОМРУКАВ (артикул pr16.1016) - это стальной оцинкованный элемент для соединения металлических кабельных лотков с поверхностью стены, пола или потолка. Изделие обеспечивает надёжный вход/выход кабеля в лоток, сохраняя целостность системы при высоких нагрузках и в агрессивных условиях.

Назначение и область применения

Ввод трассы лотков универсальный 100х50 используется для организации перехода кабельной трассы из открытого лотка в стену, пол или потолок. Подходит для систем прокладки силовых и управляющих кабелей в промышленных помещениях, на объектах энергетики, транспорта и производства. Обеспечивает герметичный и механически прочный выход кабелей, предотвращает повреждение изоляции при прохождении через отверстие.

Технические характеристики

• Форма: прямоугольный ввод, внутренние габариты 100×50 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Исполнение: усиленное - повышенная жёсткость корпуса
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу в закрытых помещениях и под навесом
• Диапазон рабочих температур: от –80 C до +150 C

Совместимость и монтаж

Ввод трассы лотков универсальный 100х50 совместим с любыми металлическими лотками того же сечения - 100×50 мм. Монтируется путём фиксации к поверхности с помощью болтов или саморезов через предварительно просверленные отверстия. Для установки требуется минимум два крепления - по длинной стороне. Открытые края ввода легко подрезаются при необходимости адаптации под нестандартные толщины перегородок. Не требует специальных инструментов - достаточно шуруповёрта и сверла по металлу.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и коррозионной защищённости для промышленных кабельных систем. Горячее цинкование по методу Сендзимира гарантирует долговременную защиту от электрохимической коррозии даже при повышенной влажности. Сертифицировано для работы в зонах с риском возгорания - не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению - выдерживает давление при заполнении лотка кабелями
• Горячее цинкование по методу Сендзимира - равномерное, плотное покрытие, устойчивое к сколам и царапинам при монтаже
• Широкий температурный диапазон - позволяет использовать в холодильных камерах и рядом с нагревательными устройствами
• Не требует дополнительной антикоррозийной обработки после установки
• Серый цвет - не выделяется на фоне других элементов кабельной системы

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-защита не указана, не рассчитан на улицу без защиты от осадков
• Не рекомендуется для использования в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться
• Подходит только для лотков сечением 100×50 мм; несовместим с другими форматами
• Не является средством герметизации - при необходимости изоляции от влаги требуется дополнительная прокладка или термоусадка

Примеры использования

• Переход кабелей от лотка к распределительному щиту, установленному на стене
• Вывод кабелей из лотка в пол при прокладке питания для оборудования на полу цеха
• Проход через потолочные перекрытия в производственных залах с верхней прокладкой трасс
• Системы автоматизации на пищевых предприятиях - где важны чистота и устойчивость к мойкам

Практические советы

• При монтаже в бетонную стену используйте анкерные болты M8–M10 - они обеспечивают надёжную фиксацию
• Проверьте точность отверстия в перегородке: оно должно быть чуть больше 100×50 мм, чтобы ввод свободно вошёл без деформаций
• Если ввод будет находиться в зоне возможного механического воздействия - дополнительно закрепите его двумя точками по углам
• Для удобства прокладки кабелей можно заранее смазать кромки ввода мылом - снижается трение при протяжке
• Не забудьте проверить соответствие внешнего размера ввода внутреннему сечению вашего лотка - некоторые производители имеют допуски +-1–2 мм
