Универсальный ввод трассы лотков 200х50 | PR16.1022 Промрукав Строитель

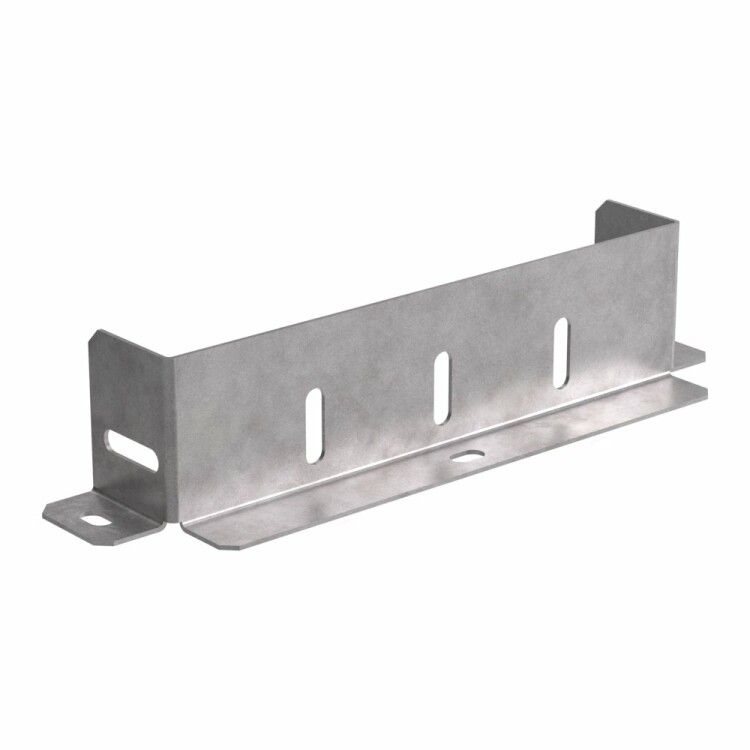

Ввод трассы лотков универсальный 200х50 Промрукав - это стальной оцинкованный элемент для надёжного соединения металлических кабельных лотков с поверхностью стены, пола или потолка. Артикул pr16.1022 от бренда Промрукав предназначен для промышленных систем прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Ввод трассы лотков универсальный 200х50 Промрукав используется для перехода кабельной трассы от вертикальной или горизонтальной поверхности к металлическому лотку. Он обеспечивает герметичный и прочный вход/выход кабеля, предотвращая повреждение изоляции при перегибах и трении. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, логистики и других местах, где применяются жёсткие металлические лотки.

Технические характеристики

• Форма: прямоугольный профиль 200×50 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Исполнение: усиленное - увеличенная жёсткость стенок
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80C до +150C
• Область эксплуатации: внутри помещений и под навесом

Совместимость и монтаж

Ввод трассы лотков универсальный 200х50 Промрукав совместим с любыми металлическими лотками шириной 200 мм и высотой 50 мм. Монтируется с помощью болтовых соединений или сварки к основанию (стена, пол, потолок). Для фиксации используются стандартные крепёжные элементы M8–M10. Рекомендуется использовать уплотнители при необходимости защиты от пыли и влаги. Габариты позволяют легко встраивать в существующие системы без доработки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Цинкование по методу Сендзимира гарантирует долговечную защиту даже при механическом воздействии. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Наличие огнестойкости делает его подходящим для зон с повышенными требованиями к пожарной безопасности.

Преимущества

• Горячее цинкование по методу Сендзимира - равномерное, плотное и долговечное покрытие, устойчивое к сколам и царапинам
• Усиленная конструкция снижает риск деформации при монтаже и эксплуатации
• Высокий температурный диапазон позволяет применять в суровых условиях - от холодных складов до нагреваемых участков производства
• Не требует дополнительной антикоррозийной обработки после установки

Ограничения применения

Ввод трассы лотков универсальный 200х50 Промрукав не предназначен для постоянного контакта с открытым огнём или длительного воздействия температур выше +150C. Не рекомендуется для использования во внешних условиях под прямыми осадками - хотя он защищён от влаги, но не имеет IP-классификации. Также не подходит для систем с частыми вибрациями без дополнительной демпферной прокладки.

Примеры использования

• Подключение лотка к потолку в цехе по производству оборудования
• Переход от стены к лотку в распределительном щите на элеваторе
• Ввод кабелей в технологический коридор с высокой запылённостью
• Соединение лотков в зонах с перепадами температур - например, между холодильной камерой и тепловой зоной

Практические советы

• При монтаже проверьте точное совпадение габаритов лотка - ширина 200 мм и высота 50 мм должны точно соответствовать
• Для лучшей герметизации используйте термостойкий силиконовый уплотнитель на стыке с лотком
• При сварке соблюдайте режимы, чтобы не повредить цинковое покрытие вокруг шва - при необходимости восстановите его специальным составом
• Не используйте этот ввод как самостоятельный кабельный канал - он служит исключительно для перехода между конструкцией и лотком
• При закупке нескольких единиц - учтите, что все элементы серии Промрукав имеют одинаковое цинковое покрытие, поэтому цвет и стойкость будут едиными
