Универсальный ввод трассы лотков 300х80 | PR16.1026 Промрукав Строитель

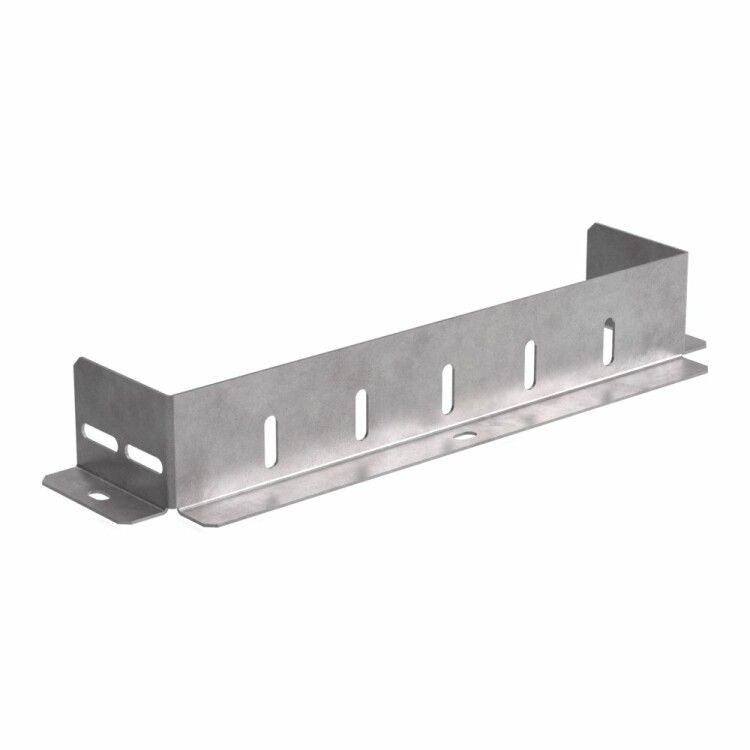

Ввод трассы лотков универсальный 300х80 Промрукав - это стальной оцинкованный элемент для надёжного соединения металлических кабельных лотков с поверхностью стены, пола или потолка. Артикул pr16.1026 от бренда Промрукав предназначен для промышленных систем прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Ввод трассы лотков универсальный 300х80 Промрукав используется для перехода кабельной трассы от вертикальной или горизонтальной поверхности к металлическому лотку. Он обеспечивает герметичный и прочный вход/выход кабелей, предотвращает повреждение изоляции при перегибах и позволяет организовать упорядоченный вывод проводов в зоне монтажа. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, логистики и других местах с высокой плотностью кабельных сетей.

Технические характеристики

• Форма: прямоугольный профиль 300×80 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Цвет: серый
• Исполнение: усиленное - увеличенная жёсткость и сопротивление деформации
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Область эксплуатации: внутри помещений и под навесом

Совместимость и монтаж

Ввод трассы лотков универсальный 300х80 Промрукав совместим со всеми стандартными металлическими лотками шириной до 300 мм и высотой до 80 мм. Монтаж осуществляется с помощью болтовых соединений через предварительно выполненные отверстия в основании. Для фиксации к бетону, кирпичу или металлоконструкциям используются анкерные болты или химические крепления. Рекомендуется использовать гайки с шайбами для равномерного распределения нагрузки. Напряжение на корпус не подаётся - не является токоведущим элементом.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и коррозионной стойкости, установленным для промышленных кабельных систем. Горячее цинкование по методу Сендзимира гарантирует долговечную защиту даже при микротрещинах покрытия. Сертифицировано для работы в условиях УХЛ2 - не требует дополнительной антикоррозийной обработки в закрытых и полуоткрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению
• Долговечность за счёт глубокого цинкового покрытия, нанесённого до формования
• Не требует периодического обслуживания в нормальных условиях эксплуатации
• Поддерживает целостность кабельной системы при температурных колебаниях
• Серый цвет не выгорает и не теряет внешний вид при длительном освещении

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому не рекомендуется для улицы без дополнительной защиты
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Запрещается использование при температурах ниже -80C и выше +150C - выход за пределы класса УХЛ2 снижает срок службы
• Не следует применять в контакте с агрессивными химическими веществами (например, кислотами, щелочами) без проверки совместимости

Примеры использования

• Переход кабеля от потолочного лотка к оборудованию на заводе
• Вывод силовых кабелей из лотка вдоль стены в распределительном щите
• Присоединение лотка к напольной раме на участке конвейера
• Организация входа в технологический короб на складе с автоматизированными системами управления

Практические советы

• При монтаже убедитесь, что внутренние углы лотка не задевают кабели - используйте мягкие вставки при необходимости
• Для больших пакетов кабелей проверьте свободный проход - не перегружайте сечение более чем на 40%
• При использовании в холодных помещениях учитывайте возможную хрупкость цинка при экстремально низких температурах - избегайте ударных нагрузок
• Проверяйте соответствие размеров: ширина 300 мм должна точно совпадать с шириной лотка; высота 80 мм определяет максимальную глубину кабельного пакета
• При замене старого ввода - сохраняйте оригинальные отверстия для крепления, чтобы не повредить основание
