Универсальный ввод трассы лотков 300х50 | PR16.1025 Промрукав Строитель

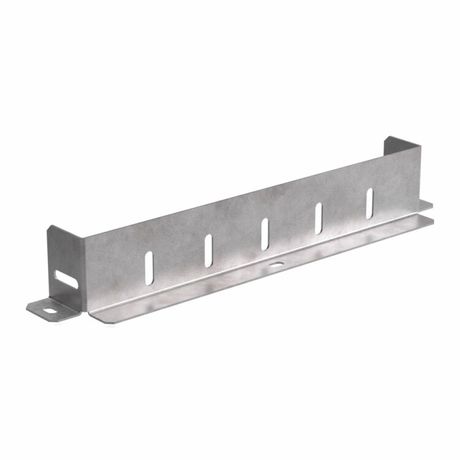

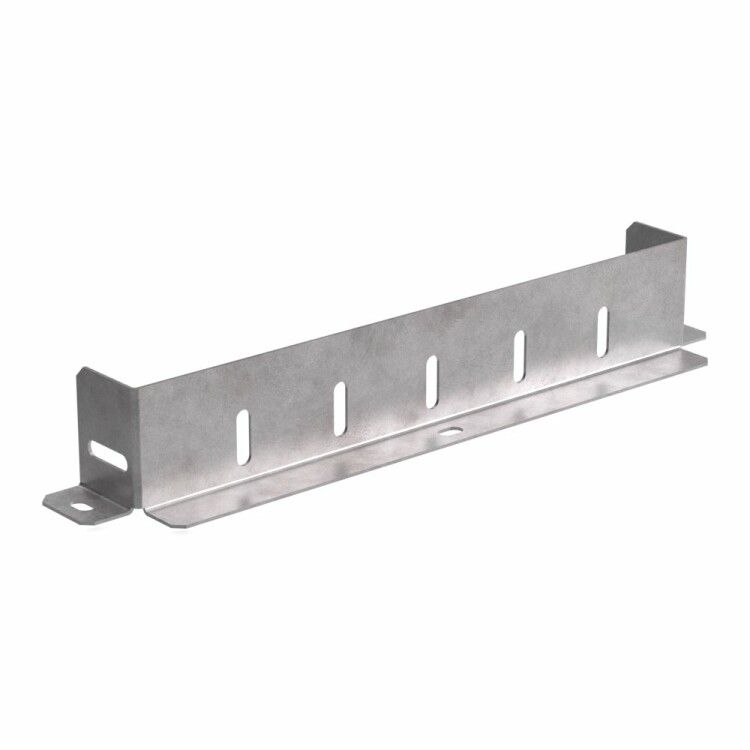

Ввод трассы лотков универсальный 300×50 от бренда ПРОМРУКАВ (артикул pr16.1025) предназначен для надёжного соединения металлических кабельных лотков с поверхностью стены, пола или потолка. Изделие выполнено из оцинкованной стали и рассчитано на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Ввод трассы лотков универсальный 300×50 используется для перехода кабельной трассы от горизонтального лотка к вертикальной поверхности - стене, полу или потолку. Применяется в системах прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и производства. Подходит для лотков шириной 300 мм и высотой 50 мм.

Технические характеристики

• Габариты: 300 × 50 мм - соответствует стандартному размеру лотков, с которыми совмещается;
• Материал: сталь с цинковым покрытием по технологии Сендзимира - обеспечивает равномерную защиту от коррозии;
• Толщина цинкового слоя: 10–22 мкм - устойчивость к механическому воздействию и химической среде;
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в закрытых помещениях и под навесом;
• Рабочий температурный диапазон: от -80 C до +150 C - выдерживает экстремальные условия, включая холодильные камеры и зоны нагрева.

Совместимость и монтаж

Ввод трассы лотков универсальный 300×50 совместим с металлическими лотками того же размера (300×50 мм) от производителей, использующих стандартизованные габариты. Монтаж осуществляется с помощью болтов или саморезов через предварительно просверленные отверстия в основании устройства. Для фиксации к бетону или кирпичу рекомендуется использовать анкерные элементы. На стальных конструкциях можно применить сварку - но только после проверки целостности цинкового покрытия в зоне сварки.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальной степенью защиты. Цинкование по методу Сендзимира гарантирует долговечность и соответствие ГОСТ 14918 и ISO 1461. Наличие сертификата качества на материал подтверждает безопасность при использовании в промышленных сетях.

Преимущества

• Высокая коррозионная стойкость благодаря дофазному цинкованию - срок службы увеличен за счёт защиты до самого основания материала;
• Широкий температурный диапазон позволяет использовать в нестандартных условиях - от морозилок до зон рядом с печами;
• Жесткая конструкция сохраняет форму при нагрузке - не деформируется при затяжке крепежа;
• Не требует специальных инструментов для установки - достаточно обычного набора для монтажа кабельных систем.

Ограничения применения

• Не предназначена для открытого монтажа под прямыми осадками - хотя и имеет класс УХЛ2, длительное воздействие воды снижает срок службы;
• Не подходит для лотков другого сечения - использование с 200×50 или 300×100 приведёт к неплотному соединению и рискам повреждения кабеля;
• Цинковое покрытие может повредиться при резке или сварке - требуется последующая обработка антикоррозийным составом в местах обработки.

Примеры использования

• Подключение лотка к потолку в цехе с конвейерной линией;
• Переход от горизонтального лотка к стене в распределительном щите;
• Фиксация кабельной трассы в подвале с высокой влажностью;
• Прокладка кабелей в логистическом комплексе с температурными колебаниями между сезонами.

Практические советы

• Перед монтажом проверьте внутренний проём лотка - он должен точно совпадать с размером 300×50 мм; если есть отклонение более +-2 мм, используйте компенсирующие элементы;
• При установке на бетон используйте дюбели M8–M10 - меньшие крепления не выдерживают вес заполненного лотка;
• Если планируете сваривать деталь - после работы обработайте швы цинкосодержащим спреем для восстановления защиты;
• Не применяйте в качестве опоры для тяжёлых трубопроводов - устройство рассчитано только на кабельные системы.
