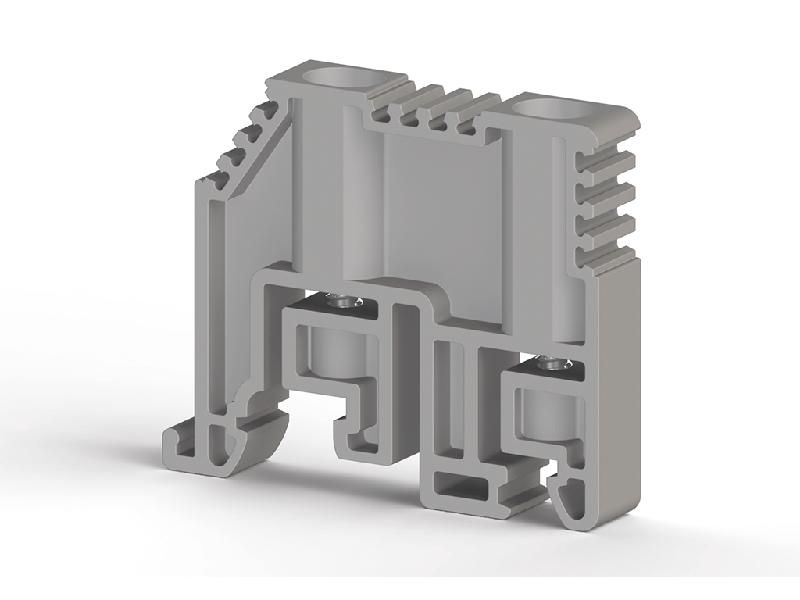

Колодка клеммная (торцевой фиксатор) WGD1 MR32/MR35 с винтами Klemsan 495039

Упор для DIN-рейки MR32/MR35 с винтами, серый от Klemsan предназначен для фиксации модульного оборудования на стандартной DIN-рейке, предотвращая её смещение при монтаже и эксплуатации. Артикул 495039 обеспечивает надёжную посадку в компактном корпусе, подходящем для плотной укладки устройств.

Назначение и область применения

Упор для DIN-рейки MR32/MR35 с винтами, серый используется для закрепления автоматических выключателей, реле, преобразователей частоты и других модульных устройств на рейке типа DIN EN 60715. Применяется в распределительных щитах, промышленных панелях, системах автоматизации и на объектах с ограниченным пространством, где важно избежать зазоров между элементами.

Технические характеристики

• Тип: Упор для DIN-рейки
• Совместим с рейками: MR32 и MR35
• Цвет: Серый
• Материал: Пластик (негорючий, самозатухающий)
• Фиксация: Винтовой зажим (два винта M3)
• Рабочая температура: От -25C до +85C
• Стандарт соответствия: DIN EN 60715

Совместимость и монтаж

Упор совместим с любыми устройствами, установленными на DIN-рейках стандарта MR32 и MR35 - это наиболее распространённые типы реек в Европе и России. Для установки достаточно защелкнуть упор на край рейки, затем затянуть два винта M3 до упора. Не требует специальных инструментов - подойдёт крестовая отвертка. Винты не выпадают при сборке, что ускоряет работу.

Безопасность и стандарты

Изготовлен из самозатухающего пластика, соответствует требованиям UL94 V-0. Соответствует стандарту DIN EN 60715, обеспечивающему механическую совместимость с DIN-рейками. Не содержит свинца и других токсичных веществ согласно RoHS.

Преимущества

• Надёжная фиксация даже при вибрациях и ударных нагрузках
• Не деформируется при многократной перестановке устройств
• Экономит место - позволяет устанавливать устройства вплотную друг к другу
• Легко заменить при повреждении - не требует демонтажа всей группы устройств

Ограничения применения

• Не предназначена для использования на рейках других типов (например, TS35/7.5 или TS35/15)
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или высоких температур выше +85C
• Не является водонепроницаемым - не подходит для установки во внешних или влажных помещениях без защиты

Примеры использования

• Заполнение свободного конца шкафа после установки последнего автомата
• Фиксация стартеров и контакторов на промышленной панели
• Обеспечение жёсткой посадки преобразователей частоты в щите управления станком
• Использование в групповых решениях - например, когда несколько устройств смонтированы рядом и нужна точная центровка

Практические советы

• Перед монтажом проверьте, чтобы торец DIN-рейки был ровный - искривление снижает эффективность фиксации
• Затягивайте винты равномерно, не переусердствуйте - пластик может треснуть
• Если упор используется в качестве завершающего элемента, убедитесь, что он полностью защёлкнут - слышится характерный щелчок
• Артикул 495039 - оптимальный выбор для компактных щитов; для больших расстояний используйте пару таких упоров с обоих сторон
