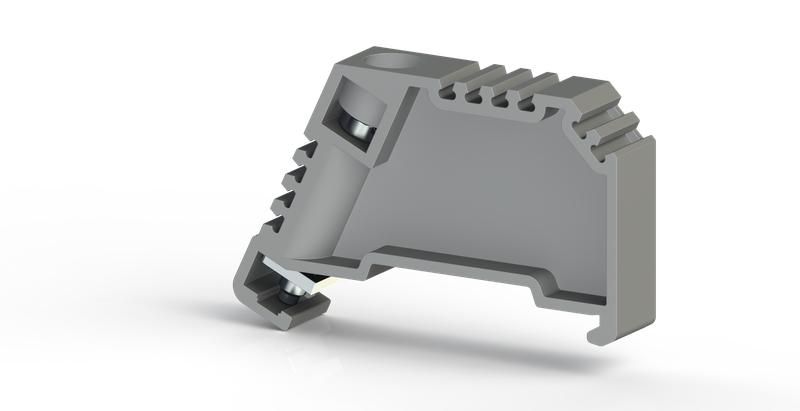

Упор на DIN-рейку MR35 с винтом сер. KD 3 Klemsan 495049

Упор на DIN-рейку MR35 с винтом серии KD 3 от Klemsan предназначен для фиксации оборудования на стандартной DIN-рейке шириной 35 мм. Артикул 495049 обеспечивает надёжную удерживающую силу за счёт винтового зажима, что делает его удобным решением для сборки распределительных щитов.

Назначение и область применения

Упор на DIN-рейку MR35 с винтом серии KD 3 используется для механической фиксации модульного оборудования - автоматических выключателей, реле, контакторов, блоков питания и других устройств, установленных на DIN-рейке. Применяется в электрощитах жилых домов, промышленных панелях, системах автоматизации и транспорта.

Технические характеристики

• Тип крепления: винтовой зажим
• Ширина DIN-рейки: 35 мм
• Материал корпуса: термостойкий пластик
• Фиксирующий элемент: металлический винт
• Рабочая температура: от –25C до +85C

Совместимость и монтаж

Упор совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки достаточно поместить упор на рейку, плотно прижать его к боковой поверхности устройства и затянуть винт отверткой. Удержание происходит за счёт трения между корпусом упора и стенкой рейки - никаких дополнительных крепёжных элементов не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в распределительных устройствах. Материалы устойчивы к возгоранию и соответствуют нормам UL94 V-2.

Преимущества

• Простая установка - не требует специальных инструментов кроме обычной отвёртки
• Надёжная фиксация даже при вибрациях благодаря винтовому механизму
• Не повреждает DIN-рейку при демонтаже
• Подходит для компактных щитов, где важна минимальная глубина крепления

Ограничения применения

• Не предназначена для нагрузок выше веса типового модульного оборудования (до 2–3 кг)
• Не рекомендуется использовать в условиях постоянного воздействия воды или химически активных сред
• Не заменяет основное крепление устройства - применяется только как дополнительный упор против опрокидывания

Примеры использования

• Фиксация автоматического выключателя рядом с другими модулями в щите квартиры
• Стабилизация контактора на промышленном шкафу управления
• Закрепление блока питания в тонком распределительном ящике

Практические советы

• Перед установкой проверьте, чтобы DIN-рейка была правильно закреплена и не имела перекосов
• Затягивайте винт до упора - недостаточно усилия снижает эффективность фиксации
• Если оборудование имеет широкую базу, используйте два упора - один спереди, другой сзади
• Артикул 495049 от Klemsan легко заменяется аналогичными изделиями других брендов, если соблюдён шаг и форма крепления
