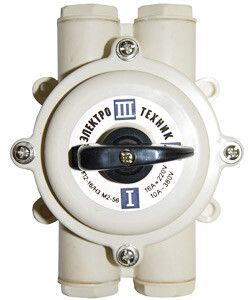

Переключатель пакетный ПП 2-16/Н3 М2 пл. 56 16А пластмассовый корпус IP56 Электротехник ET008588

Переключатель пакетный ПП2-16/Н3 М2 16А пластиковый корпус IP56 от бренда Электротехник предназначен для ручной коммутации электрических цепей до 380 В переменного тока. Его прочный корпус с защитой IP56 позволяет использовать устройство как внутри помещений, так и на открытых площадках - например, для управления двигателями, конвейерами или распределительными щитами.

Назначение и область применения

Переключатель пакетный ПП2-16/Н3 М2 16А пластиковый корпус IP56 используется для:

• включения и отключения питания в цепях управления электрооборудования;
• ручного управления асинхронными электродвигателями в сетях переменного тока;
• переключения между двумя рабочими состояниями с возможностью нейтрального положения - например, «вкл-выкл-нейтраль»;
• коммутации в системах с невысокой частотой операций - не более 120 раз в час.

Подходит для установки в распределительные щиты, на стену или рамную конструкцию. Применяется на производствах, в мастерских, на объектах с повышенной запыленностью или влажностью.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно проводить нагрузку до этого значения без перегрева.
• Напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока.
• Число полюсов: 2 - управляет двумя фазами одновременно, подходит для трехфазных систем с отключением двух фаз.
• Количество позиций переключения: 2 (с нейтральным положением) - позволяет выбрать одно из трёх состояний: «включено», «выключено», «нейтральное».
• Степень защиты: IP56 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от мощных струй воды - подходит для уличного монтажа.
• Диапазон температур: от -40 C до +45 C - работает в суровых климатических условиях, включая холодные регионы.
• Тип управления: поворотная рукоятка - удобна для ручного воздействия, имеет четкий механический фиксатор.
• Монтаж: на конструкцию - крепится болтами к панели, стене или шасси; не требует DIN-рейки.
• Корпус: пластиковый, компактный, с внутренними контактами и наконечниками - готов к подключению без доработки.

Совместимость и монтаж

Переключатель пакетный ПП2-16/Н3 М2 16А пластиковый корпус IP56 совместим с кабелями сечением до 4–6 мм2 (зависит от типа наконечника). Клеммы уже оснащены наконечниками - достаточно зачистить жилы и затянуть винты. Для монтажа требуется доступ к задней части устройства - он не рассчитан на поверхностную установку в закрытые ниши. Устанавливается в распределительные щиты любого типа, в том числе металлические и пластиковые. Подключение выполняется через верхние или нижние клеммы - ориентация не важна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098, что гарантирует соответствие нормам безопасности для ручных коммутационных аппаратов. Наличие нейтрального положения предотвращает случайное включение. Конструкция исключает самопроизвольное переключение - рукоятка фиксируется в каждом положении. Защита IP56 снижает риск поражения током при работе во влажной среде.

Преимущества

• Простая и проверенная временем конструкция - минимум деталей, высокая отказоустойчивость.
• Готовый к использованию корпус с наконечниками - не нуждается в дополнительной подготовке контактов.
• Широкий температурный диапазон - можно применять в холодильных камерах, на улице, в цехах без отопления.
• Защита IP56 обеспечивает долгую службу даже в условиях пыли, влаги и мытья водой.
• Наличие нейтрального положения даёт возможность безопасно остановить оборудование перед обслуживанием.

Ограничения применения

• Не предназначен для частого включения/отключения - максимальная частота 120 раз в час. Для частых операций используйте автоматические контакторы.
• Не подходит для защиты от короткого замыкания - должен использоваться в паре с предохранителем или автоматическим выключателем.
• Не имеет функции дугогашения - нельзя применять в цепях с высокой индуктивной нагрузкой без дополнительных мер.
• Два полюса - не подходят для полного отключения трёхфазной сети. Для трёхфазных двигателей выбирайте модели с тремя полюсами.

Примеры использования

• Управление насосом на водозаборе - включение/выключение с нейтральной позицией для ремонта.
• Ручное управление конвейером на пищевом участке - защита IP56 позволяет мыть зону без риска повреждения аппарата.
• Локальный выключатель для станка с ЧПУ - быстрое отключение при аварии без доступа к главному щиту.
• Запитка вентилятора в сыром помещении - например, в бане или на мойке авто.

Практические советы

• При монтаже в распределительный щит убедитесь, что свободное место позволяет повернуть рукоятку - она выступает на 40–50 мм.
• Для длительной службы в условиях пыли периодически протирайте рукоятку и корпус - грязь может забивать механизм.
• Не применяйте этот переключатель для управления мощными нагревателями выше 5 кВт - лучше использовать контакторы.
• Если вам нужна защита от всех трёх фаз - выбирайте модель ПП2-16/Н3 с тремя полюсами, а не эту.
• Проверьте посадочные отверстия перед установкой - тип крепления требует отверстия Ø12–14 мм в панели.
