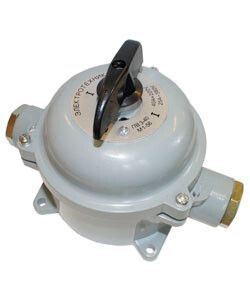

Переключатель пакетный 2-кл. ОП 16А IP56 ПП2-16 силумин беж. Электротехник ET004092

Переключатель пакетный 2-клавишный до 16А, корпус силуминовый, IP56, ПП2-16/Н2 М1 - это ручной коммутационный аппарат для управления электрическими цепями в условиях повышенной запыленности и влажности. Бренд Электротехник предлагает эту модель как надежное решение для промышленного оборудования, где требуется частое, но не интенсивное переключение нагрузки.

Назначение и область применения

ПП2-16/Н2 М1 предназначен для ручного включения и отключения электрических цепей с напряжением до 380 В переменного тока (50–60 Гц, 400 Гц) и до 220 В постоянного тока. Применяется как:

• вводной выключатель в системах распределения энергии;
• коммутатор для управления асинхронными двигателями;
• устройство управления в цепях автоматизации и контроля.

Подходит для условий с высокой запыленностью и воздействием воды - например, на открытых площадках, в цехах с мойкой оборудования, на конвейерах, насосных станциях.

Технические характеристики

• Номинальный ток: 16 А
• Число полюсов: 2
• Число положений переключателя: 2 (с нейтральным положением)
• Номинальное напряжение: 380 В AC / 220 В DC
• Степень защиты: IP56 - защищён от пыли и мощных струй воды
• Температурный диапазон: от –40 C до +45 C
• Максимальная частота переключений: 120 раз в час
• Тип управления: поворотная рукоятка короткого типа
• Корпус: силумин - прочный, антикоррозийный сплав
• Монтаж: на поверхность (на конструкцию)
• Комплектация: устройство полностью собрано в корпусе

Совместимость и монтаж

ПП2-16/Н2 М1 монтируется на жесткую поверхность - стену, щит, раму. Для установки требуются два крепёжных отверстия, соответствующих габаритам устройства. Подключение осуществляется через клеммы, рассчитанные на провода сечением до 4 мм2. Наличие нейтрального положения позволяет безопасно отключить цепь без активного состояния “вкл” или “выкл”. Устройство не требует дополнительных адаптеров - всё необходимое уже встроено.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для ручных коммутационных аппаратов. Защита IP56 обеспечивает безопасную работу в средах с риском попадания воды и пыли. Конструкция исключает случайное включение - рукоятка фиксируется в каждом положении. Не рекомендуется использовать в взрывоопасных зонах - сертификация ATEX отсутствует.

Преимущества

• Силуминовый корпус устойчив к механическим повреждениям и коррозии - долговечнее пластика
• Нейтральное положение снижает риск ошибочного включения при обслуживании
• IP56 позволяет применять вне помещений без дополнительных кожухов
• Простая конструкция - минимум деталей, что повышает надёжность и упрощает ремонт
• Широкий диапазон температур - работает даже в холодных регионах

Ограничения применения

• Не предназначен для частого включения - максимум 120 операций в час; для частых циклов нужен контактор
• Не используется в цепях с током выше 16 А - возможен перегрев и выход из строя
• Не имеет встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель
• Не сертифицирован для взрывоопасных зон (Zone 1/2, Div. 1/2)
• Не поддерживает дистанционное управление - только ручное

Примеры использования

• Ручное включение/отключение насосной группы на водозаборе
• Выбор направления вращения малого электродвигателя на конвейере
• Отключение питания станка перед техобслуживанием
• Управление освещением на открытой территории (склад, автостоянка)
• Коммутирование цепей управления в шкафах на улице

Практические советы

• При монтаже проверьте, чтобы рукоятка свободно поворачивалась - не допускайте заклинивания
• Для длительной эксплуатации в сырых местах периодически проверяйте герметичность уплотнителей
• Не используйте для управления двигателем мощностью свыше 3 кВт - ток может превысить 16 А при пуске
• При необходимости замены - отключите питание, так как контактная группа находится под напряжением
• ПП2-16/Н2 М1 совместим с другими изделиями серии ПП2 от Электротехник - можно собирать комплекты с одинаковым интерфейсом
