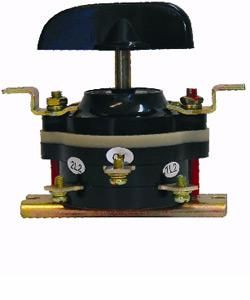

Переключатель пакетный ПП 2-40/Н2 М3 исп.1 Электротехник ET003201

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 1, IP00 от бренда Электротехник - это ручной коммутационный аппарат с нейтральным положением, предназначенный для управления электрическими цепями малой и средней мощности. Его простая конструкция и возможность монтажа на плату делают его удобным решением для панельных систем управления, особенно там, где требуется точный контроль направления или включения нагрузки.

Назначение и область применения

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 1, IP00 используется для ручного управления электрическими цепями с переменным током до 660 В и постоянным током до 220 В. Подходит для:

• вводных выключателей и переключателей в цепях управления оборудования;
• коммутации нагрузок с редкими включениями и отключениями (не чаще 120 раз в час);
• ручного управления асинхронными двигателями в системах автоматизации;
• переключения между двумя состояниями с возможностью остановки в нейтральной позиции.

Часто применяется в пультах управления станков, конвейеров, насосных установках и других устройствах с необходимостью ручного выбора режима работы.

Технические характеристики

• Тип: Кулаковый переключатель с механическим приводом
• Номинальный ток: 40 А - способен безопасно коммутировать нагрузки до этого значения
• Количество полюсов: 2 - управляет двумя независимыми цепями одновременно
• Максимальное напряжение переменного тока: 660 В
• Степень защиты IP00: Отсутствие защиты от пыли и воды - устройство требует установки внутри закрытого щита или корпуса
• Количество положений: 3 - включает два активных положения и одно нейтральное (выключенное)
• Управление: Короткая поворотная рукоятка - обеспечивает четкий фиксированный переход между положениями
• Температурный диапазон: от -40 C до +45 C - работает в условиях холодных помещений и нагрева от оборудования
• Способ монтажа: На монтажную плату - крепится через отверстия и выводы, не требует DIN-рейки
• Конструкция: Встраиваемое устройство - предназначен для внутреннего монтажа в панели

Совместимость и монтаж

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 1, IP00 рассчитан на установку на печатную плату или жесткую основу с соответствующими отверстиями. Для монтажа необходимо:

• просверлить отверстия под крепежные штыри устройства;
• обеспечить доступ к рукоятке для оператора;
• подключить провода к контактным зажимам - предварительно зачистите изоляцию и используйте наконечники (для токов выше 40 А рекомендованы, но в данной модели они не предусмотрены).

Не поддерживает монтаж на DIN-рейку. Устройство не имеет клеммных колодок - провода подсоединяются напрямую к контактам. Обязательно проверьте соответствие диаметра отверстий под штыри перед установкой.

Безопасность и стандарты

Переключатель пакетный ПП 2-40/Н2 М3 исполнение 1, IP00 соответствует требованиям к работе в прерывисто-продолжительном и повторно-кратковременном режимах. Однако из-за степени защиты IP00 он не допускает воздействия внешних факторов - пыли, влаги, случайного прикосновения. Поэтому обязательно использовать в герметичных корпусах или электрощитах класса защиты не ниже IP54. Нет сертификатов ATEX или IECEx - не применять во взрывоопасных зонах.

Преимущества

• Простая и долговечная механическая конструкция - мало движущихся деталей, высокая отказоустойчивость
• Наличие нейтрального положения позволяет полностью отключить цепь без риска самопроизвольного запуска
• Широкий диапазон рабочих температур - подходит для холодных складов и теплых производственных площадок
• Изготовлен в рамках популярной серии ПП от Электротехник - совместим с другими компонентами этой линейки

Ограничения применения

• IP00 - нельзя использовать вне закрытых корпусов; риск поражения током и выхода из строя при попадании влаги или пыли
• Не предназначен для частых включений - максимальная частота 120 раз в час; при превышении срок службы снизится
• Отсутствуют наконечники на контактах - требуется ручная подготовка проводов
• Не подходит для управления мощными двигателями свыше 40 А - нужна дополнительная защита (например, магнитный пускатель)
• Нет световой индикации - невозможно определить текущее положение без визуального осмотра

Примеры использования

• Ручное переключение направления вращения двигателя конвейера (вперед / стоп / назад)
• Выбор режима работы тестового стенда (питание / отключение / диагностика)
• Локальный ввод питания в ремонтной мастерской для обслуживания оборудования
• Управление насосом в системе охлаждения с возможностью полного отключения

Практические советы

• Обязательно устанавливайте Переключатель пакетный ПП 2-40/Н2 М3 исполнение 1, IP00 в закрытом металлическом или прочном пластиковом корпусе с уровнем защиты IP54 и выше
• Проверяйте плотность фиксации рукоятки после монтажа - слабый хват может привести к некорректному переключению
• Для длительной эксплуатации в условиях вибраций используйте контргайки или клей для фиксации крепежных элементов
• Не заменяйте этот переключатель на автоматические устройства - он создан именно для ручного управления, а не для защиты от перегрузок
• Артикулы et003201 и ПП 2-40/Н2 исп.1 - это один и тот же продукт; при заказе указывайте любой из них
