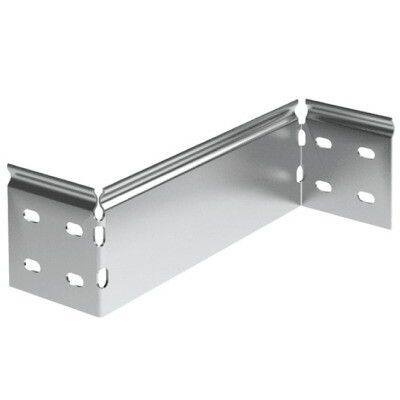

Редукция упрощенная 300мм для лотков H50 DKC LR5300 ДКС

Редукция упрощенная 300мм H50 DKC - это монтажный аксессуар из линейки L5 Combitech, предназначенный для плавного перехода между кабельными лотками разной ширины. Артикул lr5300 обеспечивает прочное и быстрое соединение с помощью винтовых разъёмов, что особенно удобно при сборке сложных кабельных трасс.

Назначение и область применения

Редукция упрощенная 300мм H50 DKC используется для соединения кабельных лотков шириной более 300 мм с лотками меньшей ширины. Применяется там, где требуется изменить геометрию трассы без потери жесткости или герметичности. Подходит для промышленных объектов: заводов, распределительных пунктов, автоматизированных линий, конвейеров и серверных помещений. Может использоваться как на вертикальных, так и на горизонтальных участках трассы.

Технические характеристики

• Ширина: 300 мм
• Высота бокового профиля: 50 мм
• Тип соединения: винтовой разъём - позволяет фиксировать редукцию без сварки, легко демонтировать и заменять
• Материал: сталь оцинкованная
• Защитное покрытие: оцинковка горячим способом с применением технологии непрерывного холодного цинкования (Сендзимира)
• Цвет: 7035 (серый)
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Редукция упрощенная 300мм H50 DKC совместима с лотками серии L5 Combitech. Для установки достаточно выровнять кромки лотков и зафиксировать редукцию болтами через предварительно подготовленные отверстия. При одностороннем монтаже (например, когда один лоток уже установлен) обязательно используйте дополнительно соединители L5 Combitech для усиления жесткости стыка. Монтаж выполняется без специального оборудования - достаточно отвертки или гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных систем кабельной организации. Оцинковка по методу Сендзимира гарантирует долговременную защиту от ржавчины даже при постоянном контакте с влагой. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для условий умеренного и холодного климата.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Оцинковка по методу Сендзимира обеспечивает равномерное и плотное покрытие, устойчивое к механическим воздействиям
• Форма профиля сохраняет целостность кабельной трассы, не создаёт острых углов, которые могли бы повредить изоляцию проводов
• Поддерживает стандартизированную систему L5 Combitech - все элементы взаимозаменяемы и совместимы друг с другом

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - только как переходник между лотками
• Не рекомендуется применять в условиях постоянного погружения в жидкость или в зонах с химически активными парами без дополнительной защиты
• Работает только с лотками той же системы (L5 Combitech); несовместима с продукцией других производителей без адаптеров

Примеры использования

• Переход с лотка 600 мм на 300 мм в цехе с изменяющейся плотностью кабелей
• Соединение двух уровней кабельной трассы на производстве, где одна часть лотка проходит над оборудованием, а вторая - рядом с полом
• Заключительный элемент в системе, где лоток сужается перед выходом в распределительный щит

Практические советы

• Проверьте посадочные размеры лотков перед заказом - редукция 300 мм подходит только для лотков, чья ширина больше 300 мм
• При монтаже на вертикальных участках используйте дополнительные крепления каждые 80–100 см
• Не перетягивайте винты - это может деформировать оцинкованную сталь и нарушить герметичность стыка
• Для длительной эксплуатации в сырых помещениях проверяйте состояние покрытия раз в год; при появлении белого налёта (цвета оцинковки) - протирайте сухой тканью, не используйте растворители
