Редукция упрощенная 100мм для лотков H100 DKC LR1100 ДКС

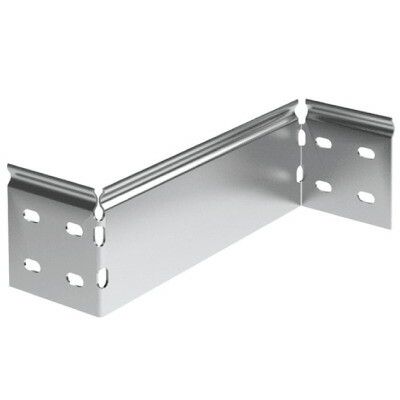

Упрощённая редукция DKC L5 Combitech (арт. lr1100) - это металлический переходник для соединения кабельных лотков разной ширины. Выполнена из оцинкованной стали, предназначена для использования внутри помещений с умеренным климатом. Простая установка и совместимость с другими элементами линейки L5 Combitech делают её удобным решением для быстрого монтажа кабельных трасс.

Назначение и область применения

Упрощённая редукция DKC L5 Combitech (арт. lr1100) используется для плавного перехода между кабельными лотками шириной 100 мм и более широкими лотками. Она позволяет сохранить целостность кабельной трассы при изменении геометрии маршрута - например, при переходе от основного канала к ответвлению или при стыковке с другим типом лотка.

Подходит для внутренних систем прокладки кабелей в офисах, производственных помещениях, на объектах ЖКХ и транспорте. Не применяется на открытых площадках или в условиях повышенной влажности вне допустимого климатического исполнения.

Технические характеристики

• Тип изделия: упрощённая редукция
• Ширина: 100 мм
• Высота бокового профиля: 100 мм
• Материал: сталь оцинкованная
• Защитное покрытие: оцинковка горячим способом, непрерывное холодное цинкование (метод Сендзимира)
• Цвет: 7035 (серый)
• Тип соединения: винтовой разъём
• Климатическое исполнение: УХЛ2 (для эксплуатации в помещениях с умеренно-холодным климатом, температура от −40C до +40C)

Совместимость и монтаж

Упрощённая редукция DKC L5 Combitech (арт. lr1100) совместима с лотками серии L5 Combitech других ширин. Для монтажа используются винтовые разъёмы - достаточно зафиксировать редукцию болтами к кромкам лотков.

При одностороннем использовании (например, когда редукция соединяет лоток 100 мм с более широким только с одной стороны) требуется дополнительно использовать комплектные соединители для обеспечения жесткости и герметичности стыка. При двустороннем монтаже - редукция работает автономно.

Не требует сварки или специальных инструментов. Монтаж выполняется обычным набором слесарных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для электроустановок в помещениях. Оцинковка по методу Сендзимира обеспечивает равномерный и долговечный антикоррозийный слой. Климатическое исполнение УХЛ2 гарантирует работу в условиях, предусмотренных ГОСТ 15150.

Преимущества

• Готовое решение для перехода между лотками - не нужна резка или гибка материала
• Оцинкованная сталь устойчива к коррозии даже при частом контакте с влагой в помещениях
• Совместима с всей линейкой L5 Combitech - можно собирать единую систему без адаптеров
• Винтовое соединение позволяет легко демонтировать и заменять элемент без повреждения лотка
• Фиксируется без сварки - снижает риск возгорания и время монтажа

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия осадков и ультрафиолета
• Не рекомендуется для сред с агрессивными химическими веществами (кислоты, щелочи, растворители)
• Работает только с лотками серии L5 Combitech - несовместима с продукцией других производителей
• Высота 100 мм фиксирована - нельзя регулировать угол или высоту перехода

Примеры использования

• Переход от основного лотка 200 мм к ответвлению 100 мм в серверной комнате
• Соединение двух участков трассы с разной шириной в цехе на конвейере
• Обход препятствий (трубопроводы, воздуховоды) через комбинированный монтаж с другими элементами L5 Combitech

Практические советы

• Проверьте ширину лотков перед заказом - редукция lr1100 подходит только для перехода от 100 мм к более широкому (не наоборот)
• При одностороннем монтаже всегда используйте пару соединителей - иначе конструкция будет неустойчивой
• Затягивайте винты равномерно, чтобы не деформировать стенки редукции
• Для длинных трасс с несколькими переходами лучше планировать расположение редукций заранее - это сэкономит время на сборке
• Артикул lr1100 - часть системы L5 Combitech; другие элементы этой линейки (соединители, углы, крышки) можно подбирать по каталогу DKC
