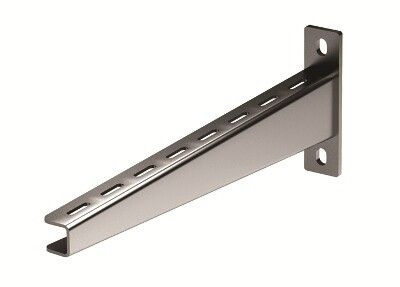

Консоль усиленная основание 200 мм тяжелая горячеоцинкованная - BBH7020HDZ ДКС

Консоль усиленная для лестничного лотка основание 200 мм тяжелая горячеоцинкованная от DKC (ДКС), артикул bbh7020hdz, предназначена для надёжной фиксации кабельных лотков с высокой механической нагрузкой, особенно в сложных условиях - например, в лестничных клетках, тоннелях или промышленных зонах с повышенной влажностью.

Назначение и область применения

Консоль усиленная для лестничного лотка основание 200 мм тяжелая горячеоцинкованная используется для крепления кабельных лотков шириной 200 мм в местах, где требуется максимальная прочность и устойчивость к нагрузкам. Подходит для вертикальных участков трасс, лестничных клеток, технических шахт и других зон с ограниченным пространством. Применяется там, где обычные кронштейны не выдерживают веса заполненного лотка - например, с силовыми кабелями, медными жилами или многожильными пучками.

Технические характеристики

• Несущая способность: 450 кг - позволяет безопасно удерживать полностью заполненный лоток даже при длительной эксплуатации;
• Ширина лотка: 200 мм - совпадает с типовыми размерами лотков серии B5 Combitech;
• Материал: сталь с горячим цинкованием - обеспечивает долговечность и коррозионную стойкость;
• Толщина металла: 2,5 мм - увеличенная толщина против деформаций под нагрузкой;
• Угол установки: 90° - идеально для вертикального крепления к стене или перегородке;
• Огнестойкость: да - соответствует требованиям пожарной безопасности в помещениях с высокими нормами;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды;
• Цвет: серый - единообразный внешний вид с другими элементами системы B5 Combitech.

Совместимость и монтаж

Консоль усиленная для лестничного лотка основание 200 мм тяжелая горячеоцинкованная совместима с профилями лотков серии B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Монтируется двумя способами:

• На профиль лотка - через предварительно подготовленные отверстия;
• На стену - с помощью анкеров или болтов, в зависимости от типа поверхности (бетон, кирпич, металл).

Не требует специальных инструментов - достаточно стандартного набора для монтажа кабельных систем. Рекомендуется использовать саморезы или болты M8–M10 с учётом нагрузки и материала стены.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных объектах. Огнестойкость подтверждена испытаниями на воздействие открытого пламени. Горячее цинкование защищает от электрохимической коррозии, что снижает риск аварий из-за разрушения крепления.

Преимущества

• Высокая несущая способность - 450 кг исключает прогибы и провисание лотка;
• Горячее цинкование - служит в 2–3 раза дольше, чем холодное цинкование, особенно в сырых и химически активных средах;
• Увеличенная толщина стали (2,5 мм) - устойчивость к ударным и вибрационным нагрузкам;
• Совместимость со всеми популярными профилями B5 Combitech - упрощает сборку и замену компонентов;
• Климатическое исполнение УХЛ(1,5) - можно применять вне помещений и в неотапливаемых зонах.

Ограничения применения

• Не предназначен для крепления лотков шириной более 200 мм - возможен перекос и потеря устойчивости;
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - даже горячее цинкование имеет предел устойчивости;
• При монтаже на деревянные или пластиковые поверхности необходима дополнительная армировка - материал кронштейна слишком тяжёлый для таких оснований;
• Не является самостоятельным креплением - всегда требует сочетания с лотком и другим крепёжным элементом.

Примеры использования

• Лестничные клетки многоэтажных жилых домов - для прокладки кабелей связи, сигнализации и освещения;
• Производственные цеха с высокой влажностью - например, пищевые предприятия, мойки, насосные станции;
• Подземные парковки и тоннели - где важны долговечность и устойчивость к конденсату;
• Энергообъекты - для крепления силовых кабелей в распределительных пунктах с большой плотностью трасс.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 200 мм - и тип профиля (например, BPL-21);
• При использовании на бетонных стенах используйте анкерные болты класса прочности 8.8 и выше;
• Не допускайте перегрузки - суммарный вес кабелей и самого лотка не должен превышать 450 кг на одну консоль;
• При необходимости удлинить трассу - комбинируйте эту консоль с другими элементами серии B5 Combitech без переходников;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделывайте их специальной краской на основе цинка.
