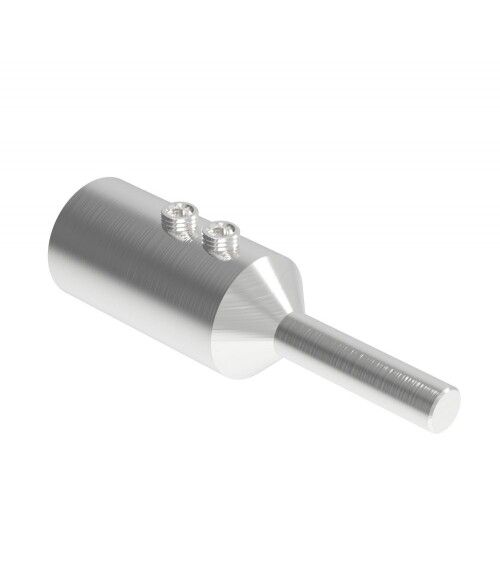

Установочный набор для подключения изолированного токоотвода | NK0001 DKC ДКС

Установочный набор для подключения изолированного токоотвода DKC (артикул nk0001) предназначен для надёжного и безопасного соединения изолированного токоотвода с металлическим прутком молниеприёмника. Набор разработан для работы в составе систем молниезащиты по стандартам IEC 62305, совместим с продукцией серии Jupiter.

Назначение и область применения

Установочный набор для подключения изолированного токоотвода DKC используется для создания электрического контакта между изолированным токоотводом и заземляющим прутком в системах молниезащиты. Применяется там, где требуется сохранить электрическую изоляцию до точки подключения, например на кровельных конструкциях, башнях, промышленных объектах и зданиях повышенной опасности.

Технические характеристики

• Тип изделия: Молниеотвод (компонент системы молниезащиты)
• Резьба: M8 — стандартизированная резьба для надёжного крепления к пруткам и соединителям
• Материал: Латунь — обеспечивает хорошую проводимость, коррозионную устойчивость и механическую прочность
• Тип крепежа: Винт с шестигранной головкой — позволяет использовать стандартный ключ для затяжки
• Покрытие: Необработанная поверхность — требует дополнительной защиты при эксплуатации в агрессивных средах
• Состав набора: наконечник из нержавеющей стали, термоусадочная трубка, метизы, фиксирующее покрытие для винтов, шестигранный ключ

Совместимость и монтаж

Установочный набор для подключения изолированного токоотвода DKC совместим с токоотводами серии Jupiter и другими изделиями, имеющими стандартный посадочный диаметр под M8. Подключается через универсальный соединитель, предусмотренный в проекте молниезащиты. Для монтажа:

• Зачистите конец изолированного токоотвода до металла
• Наденьте термоусадочную трубку на токоотвод перед установкой наконечника
• Запресуйте наконечник из нержавеющей стали на зачищенный участок
• Зафиксируйте сборку винтом M8 к прутку или соединителю
• Нагрейте термоусадочную трубку для герметизации места соединения
• Используйте фиксирующее покрытие на резьбу винта для предотвращения саморазвинчивания

Безопасность и стандарты

Установочный набор для подключения изолированного токоотвода DKC соответствует требованиям IEC 62305 (защита от молнии) и EN 50164. Компоненты сертифицированы для работы в условиях высоких импульсных токов (до 100 кА). Наконечник из нержавеющей стали исключает гальваническую коррозию при контакте с медными или алюминиевыми элементами системы.

Преимущества

• Цельный комплект — всё необходимое для одного соединения в одном наборе
• Герметизация термоусадкой снижает риск попадания влаги и окисления контакта
• Фиксирующее покрытие на винтах предотвращает ослабление крепления под действием вибраций
• Латунный корпус обеспечивает долгий срок службы даже в условиях повышенной влажности
• Шестигранный ключ в комплекте — удобство монтажа без необходимости докупать инструмент

Ограничения применения

• Не применяется для прямого подключения к заземляющему контуру — только через изолирующий переход
• Не рекомендуется для эксплуатации в химически агрессивных средах без дополнительной антикоррозийной обработки
• Не предназначена для многократного демонтажа — термоусадочная трубка после нагрева не восстанавливается
• Подходит только для токоотводов с внешним диаметром, совместимым с наконечником; проверьте соответствие перед монтажом

Примеры использования

• Подключение изолированного токоотвода к вертикальному прутку на крыше административного здания
• Соединение токоотвода с горизонтальным заземляющим проводником на промышленном объекте
• Монтаж в системе молниезащиты на историческом здании, где важно сохранить эстетичность и изоляцию
• Обустройство точек подключения на вышках связи, где возможна вибрация и перепады температур

Практические советы

• Перед монтажом убедитесь, что диаметр токоотвода соответствует внутреннему размеру наконечника — не используйте силу, если детали не подходят
• При работе в холодной среде прогрейте термоусадочную трубку равномерно, чтобы избежать пузырей и неплотного прилегания
• Фиксирующее покрытие наносите только на резьбу винта, не допуская попадания на контактную площадку
• Проверяйте плотность соединения после монтажа — слабый контакт увеличивает риск перегрева при ударе молнии
• Храните набор в сухом месте — хотя материалы устойчивы, длительное воздействие влаги может повлиять на качество фиксирующего покрытия
