Соединитель изоляционная штанга – молниеприемник | NG6608 DKC ДКС

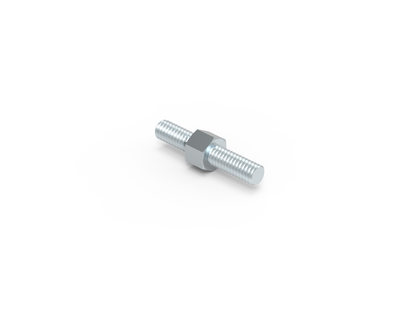

Соединитель изоляционная штанга – молниеприемник DKC, переходник с держателем (артикул ng6608) предназначен для надёжного соединения молниеприёмника с изоляционной штангой в системах молниезащиты. Этот элемент обеспечивает механическую фиксацию и электрическую изоляцию между металлическим стержнем и опорной конструкцией.

Назначение и область применения

Соединитель изоляционная штанга – молниеприемник DKC используется для установки молниеприёмников серий NL7100–NL7300 на изоляционные штанги. Он позволяет закрепить молниеприёмник так, чтобы ток молнии проходил через проводящие части системы, а сама конструкция оставалась электрически изолированной от здания или опоры. Применяется в системах внешней молниезащиты зданий, антенных сооружений, промышленных объектов и других высоких конструкций.

Технические характеристики

• Тип изделия: Молниезащита
• Диаметр: 8 мм - соответствует стандартному размеру резьбы на изоляционных штангах и держателях молниеприёмников
• Материал: Сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Защитное покрытие: Гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Цвет: Светло-серый - совпадает с цветовой гаммой компонентов DKC Jupiter
• Тип крепежа: Винт с шестигранной головкой - удобен для монтажа стандартными ключами

Совместимость и монтаж

Соединитель изоляционная штанга – молниеприемник DKC имеет резьбу, совместимую с изоляционными штангами и держателями молниеприёмников NL7100–NL7300. Одна сторона вкручивается в штангу, другая - в отверстие держателя. Для одного молниеприёмника требуется два таких соединителя, две штанги и две монтажные платы NF0002. Убедитесь, что резьба на штанге и в держателе чистые и не повреждены перед установкой. Не используйте силовые инструменты - затягивайте вручную до упора, чтобы не перегрузить резьбовое соединение.

Преимущества

• Обеспечивает жёсткую и долговечную связь между молниеприёмником и изоляцией
• Цинковое покрытие увеличивает срок службы в открытых условиях
• Унифицированная форма - совместима с продукцией серии Jupiter
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначена для использования вне систем молниезащиты
• Не рекомендуется применять в контакте с химически активными веществами (например, кислотами, щелочами) - даже с цинковым покрытием возможна коррозия
• Не заменяет основной проводник молниезащиты - работает исключительно как механический переходник
• Не подходит для монтажа на нестандартные или модифицированные держатели

Примеры использования

• Установка молниеприёмника NL7200 на крышу промышленного здания с использованием изоляционных штанг
• Фиксация вертикального молниеприёмника на башне связи
• Монтаж системы защиты на трубчатой конструкции, где необходима изоляция от металлического каркаса

Практические советы

• Перед монтажом проверьте соответствие диаметра резьбы - 8 мм должен точно входить в отверстие держателя и штанги
• Используйте только два соединителя на один молниеприёмник - недостаточное количество снижает устойчивость
• При длительном хранении храните в сухом месте - влага может вызвать образование белого налёта на цинке, который не влияет на функциональность, но выглядит как коррозия
• Не применяйте смазки или герметики - они нарушают контактную проводимость в системе молниезащиты
