Соединитель проволоки универсальный (249 8-10 ALU) | 5311519 OBO Bettermann

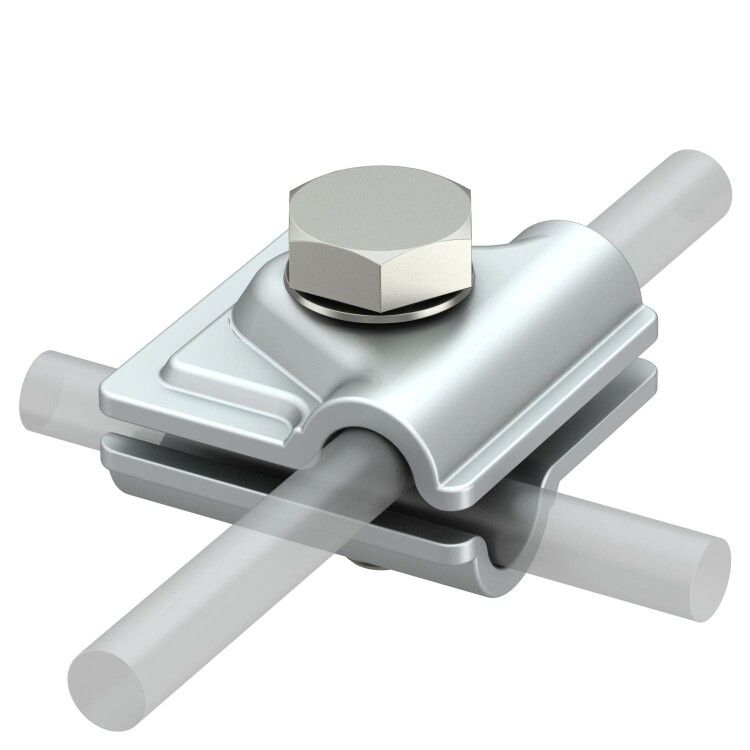

Соединитель для быстрого монтажа круглых проводников диаметром 8–10 мм, алюминиевый, универсальный, Vario 249 8-10 ALU от OBO BETTERMANN предназначен для надёжного электрического соединения алюминиевых проводников в системах молниезащиты и заземления. Его конструкция обеспечивает быстрый монтаж без сварки и пайки.

Назначение и область применения

Соединитель Vario 249 8-10 ALU используется для создания T-образных, крестообразных и параллельных соединений между круглыми алюминиевыми проводниками диаметром 8–10 мм. Применяется в системах молниезащиты зданий, промышленных объектов и энергообъектов, где требуется надёжный контакт без демонтажа проводников. Подходит для наружной установки и условий повышенной влажности.

Технические характеристики

• Тип изделия: соединитель для быстрого монтажа
• Диаметр проводника: 8–10 мм (одинаковый для всех входов)
• Материал корпуса: алюминий
• Покрытие: необработанное (без антикоррозийного слоя)
• Крепёж: винт M10×30 из нержавеющей стали
• Стандарт: соответствует VDE 0185-305 (МЭК 62305)
• Артикул: 249 8-10 ALU / 5311519

Совместимость и монтаж

Соединитель Vario 249 8-10 ALU совместим только с круглыми алюминиевыми проводниками диаметром 8–10 мм. Для монтажа необходимо:

• Зачистить поверхность проводников до металлического блеска;
• Разместить проводники в гнёздах соединителя;
• Затянуть винт M10×30 моментом 10–12 Нм - недостаточное усилие снижает контактную прочность, избыточное - повредит алюминий.

Изделие не требует специальных инструментов - достаточно ключа на 17 мм. Установка возможна на вертикальных и горизонтальных участках.

Безопасность и стандарты

Vario 249 8-10 ALU сертифицирован в соответствии с VDE 0185-305 (эквивалент МЭК 62305), что гарантирует соответствие требованиям к токоотводам в системах молниезащиты. Соответствие стандарту подтверждает устойчивость к термическим нагрузкам и механическому воздействию при ударе молнии.

Преимущества

• Быстрая установка - замена сварки и пайки на затяжку винта;
• Высокая механическая прочность благодаря нержавеющему винту M10×30;
• Универсальность - один тип соединителя для трёх видов соединений (T-, крест, параллель);
• Легкий вес за счёт алюминиевого корпуса - удобен при работе на высоте.

Ограничения применения

• Не применяется для медных или стальных проводников - материал корпуса и зажима рассчитан исключительно на алюминий;
• Не имеет защитного покрытия - при длительном нахождении во влажной среде возможна окисление поверхности; рекомендуется использовать в закрытых каналах или с дополнительной герметизацией;
• Не предназначается для частой переборки - многократные разборки снижают плотность контакта;
• Не подходит для проводников меньшего или большего диаметра - риск проскальзывания или деформации.

Примеры использования

• Соединение вертикального молниеприёмника с горизонтальным токоотводом (T-образное соединение);
• Объединение двух параллельных токоотводов на крыше здания;
• Пересечение токоотводов в крестовой точке на фасаде промышленного цеха;
• Подключение заземляющего контура к основному проводнику системы молниезащиты.

Практические советы

• Перед монтажом всегда зачищайте поверхность проводников - оксидная плёнка на алюминии увеличивает переходное сопротивление;
• Проверяйте посадочный диаметр провода перед покупкой - даже 0,5 мм расхождения могут сделать соединение ненадёжным;
• При установке на открытых участках используйте битумную ленту или термоусадочные трубки для защиты места соединения от влаги;
• Не используйте смазки или антиоксидантные пасты - они нарушают контактную проводимость в этом типе соединителей;
• Vario 249 8-10 ALU от OBO BETTERMANN - проверенный продукт для профессиональных систем молниезащиты; при необходимости замены - выбирайте аналогичный артикул 5311519.
