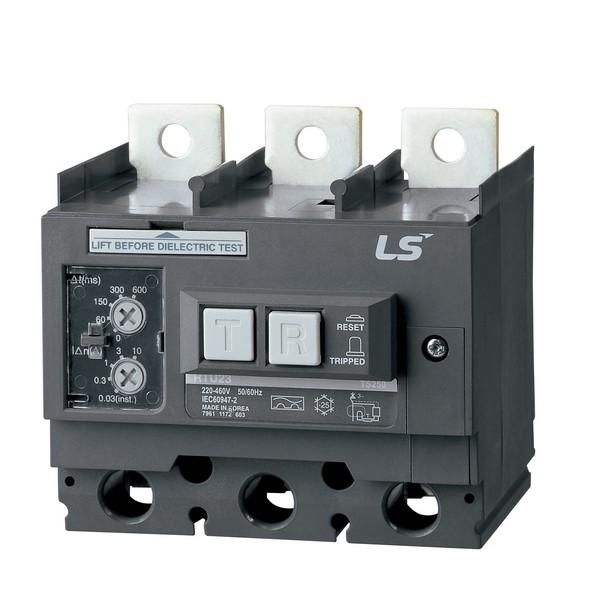

Устройство дифференциального тока RCD RTU 23 AC 220/460В TS100/160 от LS Electric предназначено для защиты людей от поражения электрическим током при прямом или косвенном прикосновении. Этот прибор работает совместно с втычными и стационарными аппаратами, обеспечивая быстрое отключение при утечке тока без необходимости прокладывать дополнительные провода.

Назначение и область применения

Устройство дифференциального тока RCD RTU 23 AC 220/460В TS100/160 защищает персонал от поражения электрическим током в случае утечки тока через человека или изоляцию оборудования. Применяется в распределительных щитах промышленных объектов, на участках с повышенной опасностью — например, на станциях управления, конвейерах, насосных системах, где есть риск контакта с токоведущими частями.

Технические характеристики

• Номинальное напряжение: 220 / 460 В переменного тока
• Тип устройства: AC — реагирует на синусоидальный переменный ток утечки
• Максимальный номинальный ток: 160 А
• Интеграция: соединяется напрямую с нижними клеммами втычных и стационарных автоматических выключателей
• Работает без внешних проводов или перемычек между собой и коммутирующим аппаратом

Совместимость и монтаж

Устройство дифференциального тока RCD RTU 23 AC 220/460В TS100/160 монтируется непосредственно под втычным или стационарным автоматическим выключателем. Для установки не требуются дополнительные провода, перемычки или переходники — контактная группа уже согласована с конструкцией соответствующих аппаратов LS Electric. Подключение осуществляется по принципу “слайд-вставка”: RCD фиксируется механически и электрически при введении в гнездо нижней части автомата. Убедитесь, что используемый автомат имеет совместимую базу и тип крепления — RCD несовместим с моделями других производителей.

Преимущества

• Экономия места в щите: отсутствие внешних проводов снижает количество соединений и уменьшает габариты сборки
• Ускоренный монтаж: исключена необходимость прокладки и маркировки дополнительных кабелей
• Высокая надёжность контактов: прямое соединение минимизирует риск окисления и нагрева
• Гибкая настройка: возможность выбора чувствительности и времени срабатывания (зависит от модели аппарата, с которым используется)

Ограничения применения

• Не предназначен для защиты от импульсных токов утечки (например, от частотных преобразователей) — требуется тип A или B
• Работает только с автоматическими выключателями LS Electric, имеющими совместимую нижнюю клеммную группу
• Не применяется в цепях постоянного тока
• Не заменяет защиту от перегрузки и КЗ — должен использоваться в паре с автоматическим выключателем

Примеры использования

• Щиты питания станков с ЧПУ в металлообрабатывающих цехах
• Распределительные пункты на конвейерных линиях пищевых производств
• Автоматические системы водоснабжения и канализации с насосами
• Оборудование в зонах с высокой влажностью — бассейны, мойки, холодильные камеры

Практические советы

• Перед установкой проверьте соответствие типа автомата — RCD RTU 23 AC 220/460В TS100/160 совместим только с определёнными сериями LS Electric, указанными в каталоге
• При замене старого RCD убедитесь, что новый имеет ту же номинальную мощность и класс токоутечки (AC)
• Не допускайте перегрузки по току: максимальный ток 160 А — это предел для всей группы, в которую встроен RCD
• Регулярно тестируйте устройство кнопкой «T» — хотя он не требует внешнего питания, функция самотестирования остаётся обязательной
• При проектировании щита учтите, что RCD занимает место сразу под автоматом — планируйте шаг монтажа заранее
