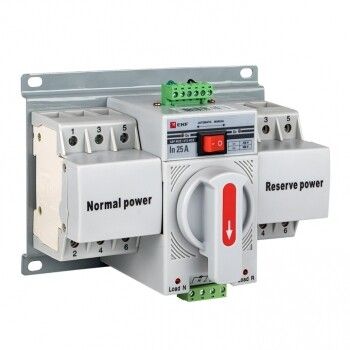

Устройство автоматического ввода резерва АВР 3п C 25А 400В MCB PROxima EKF ats-mcb-25c-3p-pro

Устройство автоматического ввода резерва АВР 3-полюсное 25А 400В МCB C PROxima от бренда EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Подходит для трёхфазных сетей с напряжением 400 В и током до 25 А, используется в промышленных и коммерческих объектах.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3-полюсное 25А 400В МCB C PROxima применяется в системах с двумя источниками питания - основным и резервным. Когда напряжение на основном вводе пропадает, устройство автоматически переключает нагрузку на резервный ввод. После восстановления основного питания - возвращается к нему. Это предотвращает простои оборудования, особенно важное для насосов, вентиляции, освещения аварийных выходов, медицинских и производственных систем.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), совместимо с 230 В (фазное)
• Номинальный ток: 25 А
• Количество полюсов: 3 - для трёхфазных цепей
• Разрывная способность: 4,5 кА - способен безопасно отключать токи короткого замыкания
• Защита от перегрева: да - внутренние термические элементы предотвращают повреждение при длительной перегрузке
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Способ монтажа: вертикальный или горизонтальный - гибкая установка в шкафах
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство АВР 3-полюсное 25А 400В МCB C PROxima представляет собой моноблок с двумя встроенными автоматическими выключателями. Для монтажа требуется свободное место в распределительном щите. Клеммы для подключения входов и выходов расположены сверху и снизу - удобны для прокладки кабелей. Рычаг ручного переключения позволяет перевести нагрузку вручную в режим резерва или основного питания - полезно при обслуживании. Учитывайте посадочные размеры: устройство занимает два модуля DIN-рейки (36 мм). Совместимо с другими компонентами серии PROxima от EKF.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехники в условиях нормального промышленного использования. Защита от перегрева и высокая разрывная способность обеспечивают надёжное отключение при авариях. IP20 не допускает установку вне закрытых щитов - использование в сырых или запылённых помещениях без корпуса недопустимо.

Преимущества

• Моноблочная конструкция снижает количество соединений и упрощает монтаж
• Интегрированные автоматы - не нужны внешние контакторы, экономится место
• Ручной переключатель - возможность тестирования и обслуживания без отключения питания всей системы
• Долгий гарантийный срок - 7 лет указывает на высокую надёжность сборки
• Поддержка частот 50/60 Гц - работает в любых регионах мира

Ограничения применения

• Не предназначен для работы при температуре ниже 0 C или выше +40 C - проверьте условия эксплуатации
• IP20 - нельзя использовать в открытых, влажных или пыльных местах без дополнительной защиты
• Максимальный ток 25 А - не подходит для нагрузок свыше этого значения (например, крупные насосы или печи)
• Требуется стабильное напряжение на обоих вводах - скачки и перекос фаз могут вызвать некорректное переключение
• Не имеет функции временного задержки - переключение происходит сразу после потери напряжения, что может быть нежелательно при кратковременных просадках

Примеры использования

• Автоматическое резервирование питания для лифтов в жилых домах
• Обеспечение работы вентиляционных систем в больницах и лабораториях
• Резервное питание контроллеров на конвейерах в пищевой промышленности
• Электроснабжение серверных комнат с использованием ИБП+генератора
• Освещение эвакуационных путей в торговых центрах

Практические советы

• Перед установкой проверьте соответствие номинала автомата (25 А) нагрузке - не превышайте этот порог
• Используйте кабели с сечением не менее 4 мм2 для медных проводов при максимальной нагрузке
• Убедитесь, что резервный ввод также исправен - устройство не создаёт энергию, лишь переключает её
• Регулярно проверяйте работу рычага ручного переключения - он должен двигаться легко, без заеданий
• При проектировании учтите, что АВР не защищает от перенапряжений - рекомендуется дополнительно установить surge protector
• Для сложных объектов лучше применять ABR с выносным управлением - здесь же всё встроено, поэтому диагностика возможна только через состояние индикаторов
