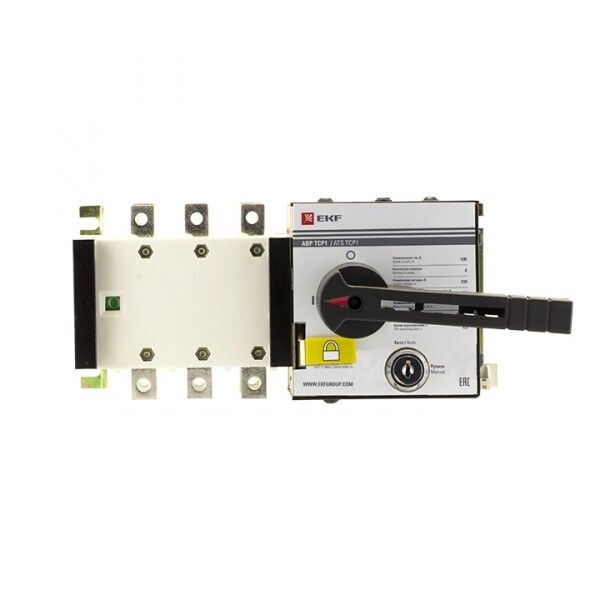

Устройство автоматического ввода резерва АВР 3п 125А 230В ТСР1 PROxima EKF ats-tsr1-125A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 125А 3Р 230В от бренда EKF - это компактное реле для автоматического переключения между двумя источниками переменного тока, например, основной сетью и резервной линией. Модель АВР ТСР1 125А 3Р 230В рассчитана на работу в системах с номинальным напряжением до 400 В и током до 125 А, подходит для объектов с высокой требовательностью к бесперебойному питанию.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 125А 3Р 230В используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах, где важна непрерывность электроснабжения: жилые дома, офисы, малые производства, системы вентиляции, насосные станции, аварийное освещение.

АВР ТСР1 125А 3Р 230В работает только по схеме «электросеть–электросеть». Для подключения генератора (ДГУ) требуется внешнее подключение через дополнительные контакты. Контроль напряжения осуществляется только по одной фазе - фазе A. Это ограничивает применение в системах, где необходимо контролировать состояние всех трех фаз одновременно.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Разрывная способность: 12 кА
• Тип изделия: реле
• Максимальное сечение кабеля: 70 мм2
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3.1 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 84 месяца
• Нормативный документ: РМЦФ.640150.002ТУ
• Количество контактов: 0 - управление происходит за счет внутренней коммутационной схемы, внешние контакты не предусмотрены

Совместимость и монтаж

АВР ТСР1 125А 3Р 230В монтируется на монтажную плату. Подходит для сборки в распределительных щитах с возможностью фиксации на DIN-рейке или специальной платформе. Для подключения используются клеммы, рассчитанные на провода сечением до 70 мм2. Обязательно соблюдать полярность подключения фазы A - именно она используется для контроля напряжения.

Необходимо убедиться, что напряжение на катушке управления составляет 230 В - иначе реле не будет работать. Переключение между режимами (ручной/автоматический) выполняется с помощью передней поворотной рукоятки. Блокировка переключений предотвращает случайное вмешательство.

Безопасность и стандарты

Устройство соответствует техническим условиям РМЦФ.640150.002ТУ. Отсутствие степени защиты (IP00) означает, что АВР ТСР1 125А 3Р 230В нельзя устанавливать открыто - обязательно помещать в герметичный или закрытый шкаф. Эксплуатация вне указанных условий (температура, влажность) может привести к отказу.

Преимущества

• Высокая разрывная способность (12 кА) - надежно отключает цепь даже при значительных токах КЗ
• Автоматическое переключение без участия оператора
• Долгий гарантийный срок - 7 лет
• Простая механическая блокировка переключений снижает риск ошибочного действия
• Поддерживает работу в широком диапазоне температур (УХЛ3.1)

Ограничения применения

• Не подходит для схем «электросеть–генератор» без внешнего подключения ДГУ
• Контроль напряжения только по фазе A - не рекомендуется для трехфазных нагрузок, где важно отслеживать все фазы
• IP00 - требует обязательной установки внутри закрытого щита
• Нет внешних контактов - невозможно подключить сигнализацию или удалённый контроль без дополнительных модулей
• Не предназначен для частых ручных переключений - длительная работа в ручном режиме может снизить срок службы механизма

Примеры использования

• Жилой дом с резервной линией от соседнего ввода
• Аптека или медицинский пункт с двумя сетевыми входами
• Насосная станция водоснабжения, где перебои недопустимы
• Малый цех с резервным питанием от другой группы щита

Практические советы

• Перед монтажом проверьте наличие напряжения на фазе A - без него реле не активируется
• Используйте кабели сечением не более 70 мм2 - большие провода не войдут в клеммы
• Установите АВР ТСР1 125А 3Р 230В в щит с классом защиты не ниже IP54, чтобы защитить от пыли и влаги
• Если нужен контроль всех трёх фаз - выбирайте другую модель, например, с функцией многоканального контроля
• При использовании с дизель-генератором подключите ДГУ к выходным клеммам через внешний контактор - сам АВР ТСР1 не умеет запускать генератор
