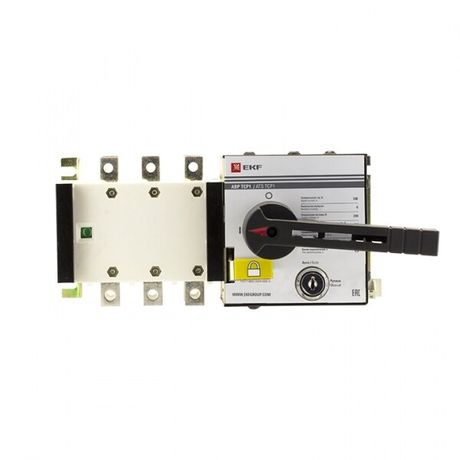

Устройство автоматического ввода резерва АВР 3п 80А 230В ТСР1 PROxima EKF ats-tsr1-80A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 80А 3Р 230В от бренда EKF - это компактное реле для автоматического переключения между двумя источниками переменного тока, когда один из них теряет питание. Подходит для установки в распределительных щитах объектов с требованием бесперебойного энергообеспечения. Артикул ats-tsr1-80a-3p-pro указывает на конкретную модификацию с номиналом 80 А и управлением от сети 230 В.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 80А 3Р 230В используется для переключения нагрузки с основного источника питания на резервный при исчезновении напряжения. Применяется в системах, где есть два сетевых ввода - например, от двух различных трансформаторных подстанций или двух секций шины. Работает только по схеме “электросеть–электросеть”. Для подключения генератора требуется внешнее решение - сам АВР ТСР1 не контролирует работу ДГУ.

Технические характеристики

• Номинальный ток: 80 А - способен коммутировать нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Номинальное напряжение: 400 В - рассчитан на трехфазную сеть 380/400 В;
• Род тока: переменный (AC) - не постоянному току;
• Напряжение катушки управления: 230 В - управляющее напряжение берётся из одной фазы сети;
• Разрывная мощность: 10 кА - выдерживает КЗ до этой величины без выхода из строя;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать провода до указанного сечения;
• Степень защиты IP00 - нет защиты от пыли и воды, требует установки внутри закрытого щита;
• Материал корпуса: пластик - легкий, не проводящий, но хрупкий при механическом воздействии;
• Климатическое исполнение: УХЛ3.1 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Гарантийный срок: 84 месяца - длительная гарантия за счет надежной сборки;
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальную платформу, не является самостоятельным аппаратом;
• Количество контактов: 0 - внутренние контакты не доступны для внешнего подключения, все соединения выполняются через клеммы на корпусе;
• Нормативный документ: РМЦФ.640150.002ТУ - сертифицировано по собственному техническому условию производителя.

Совместимость и монтаж

Устройство АВР ТСР1 80А 3Р 230В совместимо с любыми распределительными щитами, где предусмотрена возможность установки на DIN-рейку. Монтаж возможен только после предварительного отключения питания. Все входные и выходные кабели подсоединяются к верхним и нижним клеммам. Обязательно проверьте соответствие сечения кабеля (до 25 мм2) и плотность затяжки зажимов. Перед первым включением убедитесь, что рукоятка находится в положении “Автомат” - она имеет механическую блокировку и переводится вручную только при наличии ключа.

Безопасность и стандарты

Устройство не имеет степени защиты выше IP00, поэтому не допускается установка вне герметичного щита. Отсутствие защиты от пыли и влаги делает его чувствительным к условиям окружающей среды. Наличие замкового механизма и блокировки переключений снижает риск случайного вмешательства. Соответствует требованиям ТУ РМЦФ.640150.002, однако не проходило обязательную сертификацию по ГОСТ Р 50030.5.1 или IEC 60947-6-1 - применяется как изделие по техническому условию.

Преимущества

• Высокая разрывная способность (10 кА) - безопасна даже при значительных аварийных токах;
• Механическая блокировка переключений - предотвращает одновременное замыкание обоих вводов;
• Поддержка ручного режима - позволяет выполнять обслуживание без отключения всей системы;
• Долгий срок гарантии (7 лет) - свидетельствует о высокой надежности компонентов;
• Компактный форм-фактор - занимает мало места в щите благодаря монтажной плате.

Ограничения применения

• Не предназначен для работы с генератором - для этого нужна внешняя система управления ДГУ;
• Контроль напряжения происходит только по фазе A - если произойдет потеря напряжения на других фазах, а на фазе A оно сохранится, устройство не сработает;
• IP00 - нельзя применять во влажных, пыльных или открытых местах;
• Требуется наличие второго сетевого ввода - не решает задачу резервирования от аккумуляторов или UPS;
• Не подходит для частотного регулирования или несинхронизированных источников - работает только при восстановлении нормального напряжения в сети.

Примеры использования

• Жилые дома с двумя вводами от соседних ЛЭП;
• Объекты малого бизнеса: кафе, аптеки, офисы - где важна непрерывность освещения и оборудования;
• Производственные участки с критической нагрузкой, где перебои недопустимы, но генератор не установлен;
• Щитовые комнаты в административных зданиях, где есть резервный ввод от другой группы трансформаторов.

Практические советы

• Выбирая АВР ТСР1 80А 3Р 230В, обязательно проверьте, что ваш второй ввод действительно является сетевым - он должен иметь такое же напряжение и частоту, как и основной;
• Если вам необходим контроль всех трех фаз - выбирайте другую модель, так как этот вариант реагирует лишь на состояние фазы A;
• При монтаже используйте кабели с медными жилами и качественные наконечники - плохой контакт вызовет нагрев и отказ;
• Не забудьте установить устройство в закрытый металлический или прочный пластиковый щит - IP00 не защищает от ничего;
• Проверяйте положение рукоятки перед каждым включением - если она в “Ручном”, то автоматика будет отключена.
