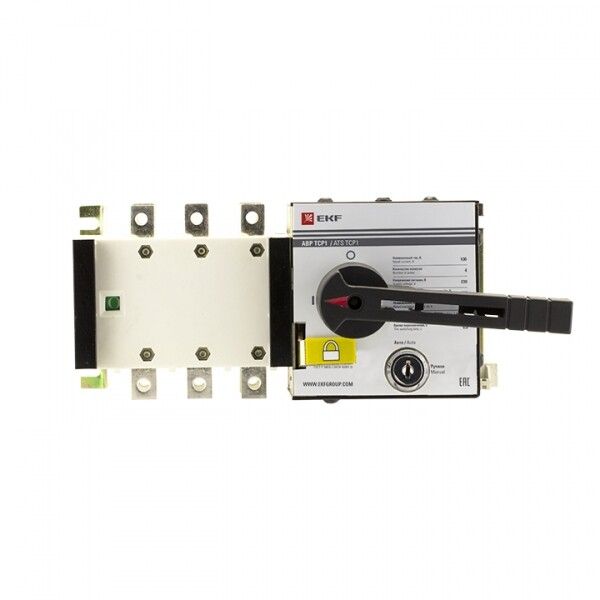

Устройство автоматического ввода резерва АВР 3п 32А 230В ТСР1 PROxima EKF ats-tsr1-32A-3p-pro

Устройство автоматического ввода резерва АВР 3 полюса 32 А 230 В ТСР1 PROxima от EKF предназначено для автоматического переключения между двумя источниками переменного тока — основным и резервным — при потере напряжения на основном вводе. Это компактное реле типа АВР, рассчитанное на работу в сетях до 400 В, применяется там, где важна бесперебойная подача энергии, но без требований к контролю всех трёх фаз.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3 полюса 32 А 230 В ТСР1 PROxima используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном. Подходит для схемы «электросеть–электросеть» — то есть когда резервом является другая линия от сети, а не генератор. Для подключения дизель-генераторной установки (ДГУ) требуется внешнее управление через дополнительные контакты. Не предназначен для систем, где необходимо одновременно контролировать наличие напряжения на всех трёх фазах — контроль осуществляется только по фазе A.

Технические характеристики

• Номинальный ток: 32 А — способен коммутировать нагрузки до этой величины без перегрева и отказов.
• Номинальное напряжение: 400 В — рабочее напряжение трёхфазной сети 380/220 В.
• Количество полюсов: 3 — переключает все три фазы одновременно.
• Род тока: переменный (AC) — совместим только с сетями переменного тока.
• Напряжение катушки управления: 230 В — питание управляющего модуля берётся от одной фазы сети.
• Разрывная мощность: 8 кА — способен безопасно отключать цепь при КЗ с током до 8 тысяч ампер.
• Максимальное сечение кабеля: 25 мм² — позволяет подключать провода с жилами до этого сечения.
• Степень защиты: IP00 — нет защиты от пыли и воды; монтаж допускается только внутри закрытых щитов.
• Климатическое исполнение: УХЛ3.1 — работает при температуре от −25°C до +40°C и влажности до 95% при 25°C, подходит для помещений с умеренным климатом.
• Гарантийный срок: 84 месяца — длительная гарантия, подтверждающая надёжность сборки.
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку или специальную плату внутри распределительного шкафа.
• Материал корпуса: пластик — легкий, не проводящий материал, не требует заземления.
• Количество контактов: 0 — внутренние контакты не доступны для внешнего подключения, всё управление реализовано встроенным блоком.

Совместимость и монтаж

Устройство АВР ТСР1 PROxima монтируется на монтажную плату или DIN-рейку в электрощите. Подключение входов и выходов выполняется клеммами, рассчитанными на кабели до 25 мм². Напряжение управления 230 В подаётся с одной из фаз — обычно с фазы A, так как именно она используется для контроля. Монтаж возможен только в защищённом от пыли и влаги месте — из-за IP00 корпус не выдерживает открытую среду. Передний поворотный рычаг позволяет вручную переключать положение — удобно для обслуживания и тестирования. Блокировка механизма предотвращает случайное переключение в автоматическом режиме.

Безопасность и стандарты

Произведено в соответствии с техническими условиями РМЦФ.640150.002ТУ. Разрывная способность 8 кА соответствует требованиям к устройствам класса B для защиты от коротких замыканий. Отсутствие степени защиты IP00 требует обязательного размещения в закрытом металлическом шкафе. Устройство не имеет функции заземления корпуса — он выполнен из неметаллического материала.

Преимущества

• Автоматическое переключение без участия оператора — снижает риск простоев при авариях.
• Высокая разрывная мощность (8 кА) — обеспечивает безопасность даже при серьёзных КЗ.
• Долгий срок гарантии (7 лет) — свидетельствует о высоком качестве компонентов.
• Простая механическая блокировка — предотвращает некорректное использование вручную.
• Поддержка двух режимов: автоматический и ручной — удобно для диагностики и планового обслуживания.

Ограничения применения

• Не подходит для схем «электросеть–генератор» без внешней доработки — для ДГУ нужен дополнительный интерфейс.
• Контроль напряжения только по фазе A — нельзя применять там, где важно отслеживать состояние всех трёх фаз (например, при несимметричных нагрузках).
• IP00 — невозможно использовать вне закрытого шкафа, даже в помещениях с повышенной влажностью без дополнительной защиты.
• Нет встроенного таймера задержки — переключение происходит сразу после исчезновения напряжения, что может вызвать сбои при кратковременных просадках.

Примеры использования

• Обеспечение резервного питания для насосных станций в системах водоснабжения.
• Резервирование освещения и вентиляции в административных зданиях.
• Энергообеспечение малых производственных линий, где критична минимальная продолжительность отключения.
• Системы связи и сигнализации, работающие от двух сетевых вводов.

Практические советы

• При проектировании системы учтите, что контроль напряжения только по фазе A — если в вашей сети часто бывают перекосы фаз, используйте более сложные решения.
• Для подключения ДГУ потребуется внешнее реле или контроллер, который будет имитировать сигнал «резерв готов» — сам АВР ТСР1 не умеет работать с генератором напрямую.
• Выбирайте место монтажа в щите с хорошей вентиляцией — хотя корпус пластиковый, нагрев от коммутационных процессов может влиять на долговечность.
• Проверьте соответствие сечения кабелей — максимальное 25 мм². Превышение может привести к перегреву клемм.
• При использовании в условиях частых скачков напряжения рассмотрите возможность установки фильтров или стабилизаторов перед АВР — чтобы избежать ложных срабатываний.
