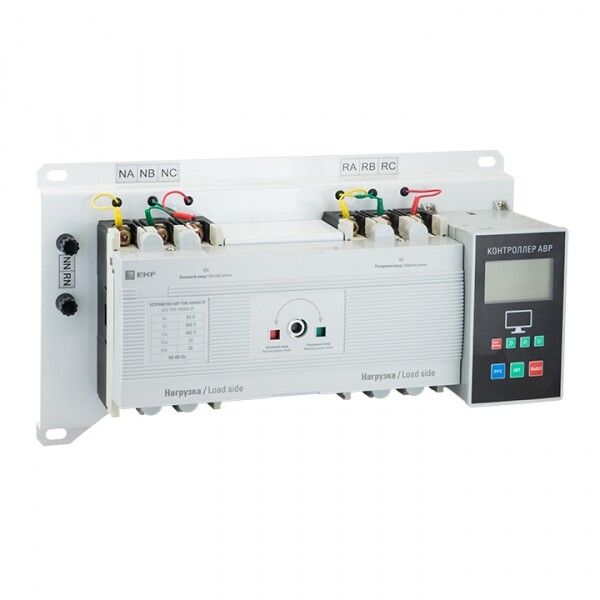

Устройство автоматического ввода резерва АВР 3п 100/100А ТСМ PROxima EKF ats-tsm-100A-3p-pro

Устройство автоматического ввода резерва АВР ТСМ-100/100А 3-полюсное от EKF обеспечивает бесперебойное питание критичных нагрузок за счёт автоматического переключения между основным и резервным источниками. Артикул ats-tsm-100a-3p-pro предназначен для промышленного использования в условиях переменного тока с защитой от перегрузок и КЗ.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСМ-100/100А 3-полюсное используется там, где недопустимо прерывание электроснабжения: насосные станции, системы вентиляции, аварийное освещение, конвейеры, компрессоры и другое оборудование с высокими требованиями к надёжности. Применяется в промышленных объектах с двумя независимыми источниками питания — основным и резервным. Автоматика переключает нагрузку на резервный ввод при исчезновении напряжения на основном, восстанавливая питание без участия оператора.

Технические характеристики

• Номинальный ток: 100 А — способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение: 400 В переменного тока (AC) — совместим с трёхфазными сетями 380–415 В;
• Разрывная мощность: 35 кА — способен безопасно отключить цепь при максимальном токе короткого замыкания до 35 тысяч ампер;
• Термозащита: да — встроенная тепловая защита предотвращает повреждение оборудования из-за перегрузки;
• Максимальное сечение кабеля: 70 мм² — позволяет подключать мощные провода без необходимости переходников;
• Степень защиты IP30 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит для установки внутри щитов;
• Климатическое исполнение УХЛ3 — работает при температуре от −40°C до +40°C и повышенной влажности, типично для помещений в средней полосе России;
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку или жесткую плату внутри распределительного шкафа;
• Исполнение рукоятки: выносная — позволяет вручную переключать положение устройства без вскрытия корпуса;
• Гарантия: 84 месяца — один из самых длинных сроков в классе аналогичных устройств;
• Нормативный документ: РМЦФ.640150.001ТУ — соответствует техническим условиям производителя EKF.

Совместимость и монтаж

Устройство АВР ТСМ-100/100А 3-полюсное совместимо с любыми трёхфазными вводами, имеющими номинальный ток до 100 А. Для работы требуется два независимых источника питания (основной и резервный) с одинаковым напряжением и фазировкой. Монтаж выполняется на монтажной плате или DIN-рейке в закрытых щитах. Подключение кабелей — до 70 мм². Выносная рукоятка позволяет выполнять ручное переключение даже при отключенном питании. Управление через внешний контроллер возможно — для сложных сценариев переключения (например, с задержкой или приоритетом одного ввода).

Безопасность и стандарты

Устройство АВР ТСМ-100/100А 3-полюсное имеет термозащиту, которая отключает цепь при превышении допустимой нагрузки, снижая риск возгорания. Разрывная мощность 35 кА гарантирует безопасное отключение даже при серьёзных КЗ. Степень защиты IP30 требует установки в герметичных или закрытых шкафах — не применяется во влажных или пыльных зонах без дополнительной защиты. Соответствие ТУ РМЦФ.640150.001 обеспечивает соответствие внутренним требованиям EKF, однако сертификаты ГОСТ или IEC не указаны — для проектов с обязательным соблюдением этих норм следует проверять наличие дополнительных документов.

Преимущества

• Встроенная защита от перегрузок и КЗ — экономит на отдельных автоматах;
• Высокая разрывная способность — подходит для мест с большими токами КЗ, например, рядом с трансформаторами;
• Долгая гарантия — 7 лет покрывают возможные дефекты сборки;
• Выносная рукоятка — удобна для обслуживания и тестирования без вскрытия шкафа;
• Поддержка управления контроллером — гибкая настройка алгоритмов переключения для сложных систем.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP30 не защищает от влаги и пыли;
• Требует двух независимых источников питания — нельзя использовать с одним вводом и ИБП;
• Не имеет встроенного байпаса — при ремонте или замене необходимо отключать всю цепь;
• Не подходит для постоянного переключения — частые коммутации сокращают срок службы механических элементов;
• Нет визуального индикатора состояния сети — состояние вводов определяется по сигналам контроллера или внешним приборам.

Примеры использования

• Автономная система водоснабжения: при отключении электроэнергии на основном вводе — запуск дизель-генератора через АВР;
• Производственный конвейер: сохраняет работу линии при сбоях в городской сети;
• Климатическая установка в складском комплексе: предотвращает замерзание товаров при отключении основного питания;
• Система аварийного освещения: переключение на резервный ввод с аккумуляторами или генератором.

Практические советы

• При проектировании учтите посадочные размеры — устройство рассчитано на монтажную плату, а не на стандартную DIN-рейку без адаптера;
• Для долгой работы используйте кабели сечением не более 70 мм² — превышение вызывает нагрев и выход из строя контактных групп;
• Если нужна точная настройка времени переключения — подключите внешний контроллер, так как базовая версия имеет фиксированную логику;
• Проверьте фазировку обоих вводов перед первым запуском — неверная фазировка может повредить двигатель или оборудование;
• Регулярно проверяйте работоспособность рукоятки и контактов — особенно после длительного простоя.
