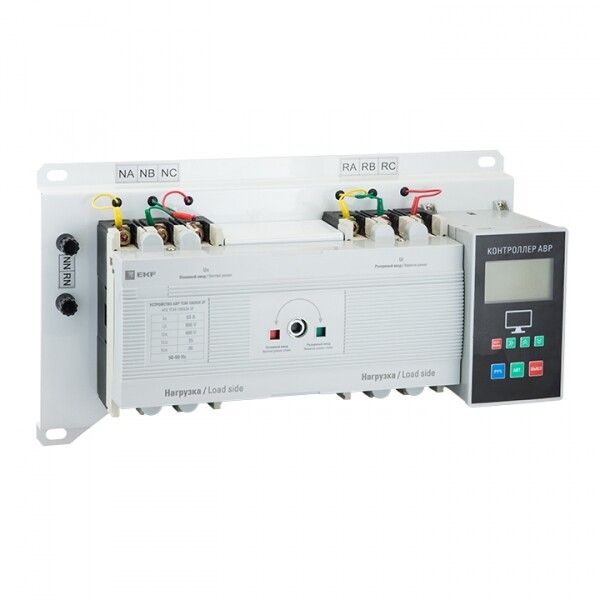

Устройство автоматического ввода резерва АВР 3п 225/200А ТСМ PROxima EKF ats-tsm-200A-3p-pro

Устройство автоматического ввода резерва АВР ТСМ 225/200А 3-полюсное от EKF обеспечивает бесперебойное питание объектов за счёт автоматического переключения между основным и резервным источниками электроэнергии. Модель с номинальным током 200 А и степенью защиты IP30 подходит для установки в щитах распределительных устройств, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

АВР ТСМ 225/200А 3-полюсное используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах электроснабжения, где недопустимы перебои: промышленные цеха, ЖКХ, медицинские учреждения, серверные, насосные станции и другие объекты с критичными потребителями энергии.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3
• Разрывная способность: 35 кА - способна безопасно отключить цепь при аварийном токе короткого замыкания до этого значения
• Напряжение катушки управления: 230 В - требует наличия управляющего напряжения для работы реле
• Наличие термозащиты: да - защищает от перегрузок по току, предотвращает повреждение оборудования
• Максимальное сечение кабеля: 95 мм2 - позволяет подключать крупные силовые провода
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдым предметам >2,5 мм; не защищена от воды
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Способ монтажа: на монтажную плату - устанавливается внутрь шкафа на DIN-рейку или специальную платформу
• Гарантийный срок: 84 месяца (7 лет)
• Тип изделия: реле - управление осуществляется через электромагнитную катушку, без механических рычагов
• Количество контактов: 0 - не содержит коммутирующих контактов, работает как управляющее устройство

Совместимость и монтаж

АВР ТСМ 225/200А 3-полюсное не является самостоятельным выключателем - он управляет внешними контактными аппаратами (например, автоматическими выключателями или контакторами). Для работы необходимо подключение двух входных линий (основной и резервный ввод) и выхода к нагрузке. Управление происходит через внешний контроллер, который задаёт алгоритмы переключения. Монтаж выполняется на монтажную плату внутри распределительного щита. Выносная рукоятка позволяет вручную перевести устройство в режим обслуживания или тестирования без вскрытия корпуса.

Безопасность и стандарты

Устройство соответствует техническим условиям РМЦФ.640150.001ТУ. Защита от перегрузок и коротких замыканий реализована через встроенную тепловую защиту, которая реагирует на длительные превышения тока. Отсутствие защиты от брызг и влаги (IP30) требует установки только во внутренних помещениях с контролируемой средой. Не предназначен для эксплуатации на улице, в сырых или пыльных зонах без дополнительной защиты.

Преимущества

• Автоматическое переключение без участия оператора - минимизирует время простоев
• Встроенная термозащита снижает риск возгорания из-за перегрузки
• Высокая разрывная способность (35 кА) обеспечивает надёжность даже при серьёзных авариях
• Поддержка нескольких программ переключения при использовании с контроллером - гибкая настройка под задачи объекта
• Долгий гарантийный срок (7 лет) - свидетельство качества сборки и компонентов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - IP30 не обеспечивает защиту от жидкости
• Требует внешнего источника управления 230 В - без него устройство не будет работать
• Не имеет собственных коммутирующих контактов - обязательно использование внешних контакторов или автоматических выключателей
• Не подходит для постоянного ручного переключения - предназначено для автоматической работы
• Не рекомендовано применение в системах с частыми колебаниями напряжения ниже порога срабатывания - возможны ложные срабатывания

Примеры использования

• Электроснабжение больницы: при отключении основного питания автоматически запускается дизель-генератор
• Производственный конвейер: сохраняет работу линии при сбоях в сети
• Телефонная станция: обеспечивает непрерывную связь за счёт резервного аккумуляторного блока
• Жилой дом с лифтами: предотвращает остановку лифта при отключении света

Практические советы

• При проектировании системы убедитесь, что выбранные контакторы имеют номинальный ток ≥200 А и совместимы с напряжением катушки 230 В
• Проверьте посадочные размеры монтажной платы перед установкой - устройство не крепится на DIN-рейку
• Для точной настройки программ переключения используйте совместимый контроллер EKF PROxima
• Обеспечьте доступ к устройству для диагностики и ручного переключения через выносную рукоятку
• Не забудьте проверить целостность соединений после монтажа - плохой контакт на 200 А может вызвать нагрев и отказ
