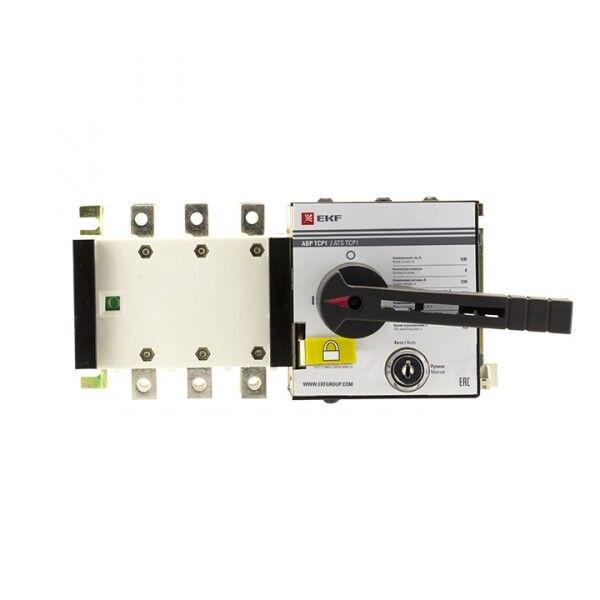

Устройство автоматического ввода резерва АВР 3п 100А 230В ТСР1 PROxima EKF ats-tsr1-100A-3p-pro

Устройство автоматического ввода резерва АВР ТСР1 100А 3Р 230В от бренда EKF — это компактное реле для автоматического переключения между двумя источниками переменного тока, например, основной сетью и резервной линией. Артикул ats-tsr1-100a-3p-pro рассчитан на работу в системах с номинальным напряжением до 400 В и током до 100 А, подходит для установки на монтажную плату. Применяется там, где важна бесперебойная работа оборудования при сбоях в питании.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСР1 100А 3Р 230В предназначено для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Поддерживает схему «электросеть–электросеть». Не предназначен для работы с генератором без внешней доработки. Используется в объектах с требованием к автономному питанию: насосные станции, системы вентиляции, серверные комнаты, малые промышленные участки.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Разрывная способность: 10 кА
• Количество контактов: 2 (для коммутации двух цепей)
• Максимальное сечение кабеля: 70 мм²
• Материал корпуса: пластик
• Степень защиты: IP00 (нет защиты от пыли и воды — требуется установка в закрытом щите)
• Климатическое исполнение: УХЛ3.1 (работает при температуре от −40 °C до +40 °C, умеренный и холодный климат)
• Гарантийный срок: 84 месяца (7 лет)
• Тип изделия: реле автоматического ввода резерва
• Нормативный документ: РМЦФ.640150.002ТУ

Совместимость и монтаж

АВР ТСР1 100А 3Р 230В монтируется на монтажную плату — не имеет собственного корпуса для крепления на DIN-рейку. Устанавливается внутрь распределительного шкафа. Клеммы рассчитаны на провода сечением до 70 мм². Для подключения используются два входа (основной и резервный) и один выход к нагрузке. Рукоятка передняя поворотная — позволяет вручную переключать положение контактора. Переключатель позволяет выбрать режим: автоматический или ручной. Блокировка предотвращает случайное переключение.

Безопасность и стандарты

Устройство соответствует техническим условиям РМЦФ.640150.002ТУ. Наличие разрывной способности 10 кА гарантирует безопасное отключение при коротком замыкании. Однако степень защиты IP00 требует обязательной установки внутри защищённого электрощита. Отсутствие защиты от пыли и влаги делает невозможным использование вне помещений или в сырых средах.

Преимущества

• Высокая надёжность механической части — ручное переключение и блокировка снижают риск ошибочного действия
• Долгий срок службы — 7 лет гарантии указывает на качество сборки
• Поддержка высоких токов (100 А) и больших разрывных мощностей (10 кА) — подходит для промышленных нагрузок
• Простая схема подключения — всего два контакта для коммутации
• Климатическое исполнение УХЛ3.1 — допускает применение в неотапливаемых помещениях при низких температурах

Ограничения применения

• Не работает с генератором (ДГУ) без внешнего подключения через дополнительные контакты
• Контроль напряжения происходит только по одной фазе (фаза А) — не подходит для задач, где необходимо контролировать все три фазы одновременно
• IP00 — нельзя устанавливать в открытых местах, на улице или во влажных зонах
• Требует монтажа на плату — не совместим со стандартными DIN-рейками
• Не имеет встроенного времени выдержки — переключение происходит сразу после потери напряжения; задержка должна реализовываться внешними элементами

Примеры использования

• Автоматическое переключение на резервную линию в жилом доме при отключении света
• Обеспечение питания насосной станции в системе водоснабжения при сбое в сети
• Резервирование питания вентиляционных систем в административном здании
• Энергообеспечение малого производства с двумя вводами от разных трансформаторных подстанций

Практические советы

• При проектировании учтите, что АВР ТСР1 100А 3Р 230В реагирует только на потерю напряжения на фазе А — если ваша система чувствительна к перекосу фаз, используйте дополнительные реле контроля напряжения
• Для подключения генератора потребуется внешнее реле или модуль, который будет имитировать наличие напряжения на втором вводе
• При монтаже проверьте соответствие сечения кабелей — максимальное 70 мм², меньшие сечения можно использовать без ограничений
• Убедитесь, что шкаф, куда устанавливается устройство, герметичен и защищён от пыли и влаги — из-за IP00 любое попадание влаги вызовет отказ
• Регулярно проверяйте работоспособность ручного переключателя — он служит для тестирования и обслуживания
