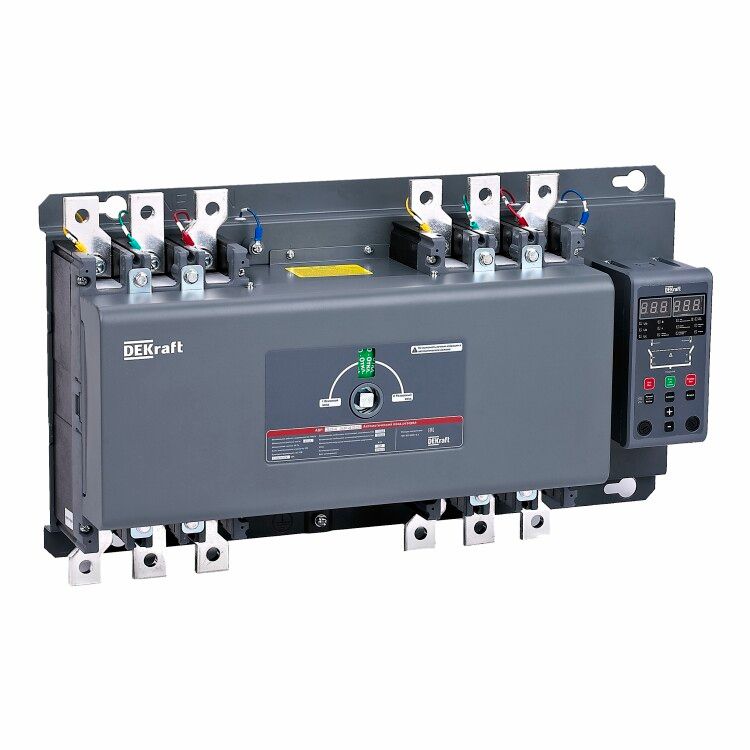

Ввод резерва автоматический АВР АВР-302 3п 100А 25кА на авт. выкл. с выносн. блоком управления DEKraft 41124DEK APC

Автоматический ввод резерва (АВР) на автоматический выключатель с выносным блоком управления 100А, трехполюсный, 25кА АВР-302 от DEKraft предназначен для бесперебойного питания важных нагрузок за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство обеспечивает надежную работу в системах, где недопустимы простои, и сочетает в себе коммутацию, защиту и управление в одном решении.

Назначение и область применения

АВР-302 используется там, где требуется постоянное питание: объекты ЖКХ, медицинские учреждения, серверные комнаты, промышленные линии, насосные станции, системы освещения аварийного режима. Он автоматически переключается с основной сети на резервный генератор или второй ввод при исчезновении напряжения, восстанавливает питание после его возвращения и предотвращает одновременное включение обоих источников.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до этого значения без перегрева;
• Число полюсов: 3 - контролирует все три фазы трёхфазной сети 400 В;
• Номинальное напряжение: 400 В - совместим с сетями TN-S/TN-C и IT;
• Разрывная мощность: 25 кА - способен безопасно отключить цепь даже при максимальном КЗ;
• Тепловая защита: да - встроена в каждый полюс, защищает от длительных перегрузок;
• Степень защиты IP20 - предназначено для установки внутри щита, не защищено от воды и пыли;
• Uimp = 8 кВ - импульсная прочность изоляции соответствует требованиям для средних промышленных условий;
• Выносной блок управления - позволяет удалённо наблюдать состояние и управлять переключением через внешние сигналы;
• Способ монтажа: монтажная плата - устройство крепится на DIN-рейку или жесткий основание внутри распределительного щита;
• Тип рукоятки: рычаг поворотный - удобна для ручного тестирования и принудительного переключения;
• Количество нормально открытых контактов: 0 - нет свободных выходов для сигнализации, управление осуществляется через выносной модуль.

Совместимость и монтаж

АВР-302 совместим со всеми типами автоматических выключателей, имеющими аналогичные габариты и контактные группы. Для работы требуются два входящих кабеля: от основного и резервного источника, а также провода управления от выносного блока. Шины, входящие в комплект, позволяют легко соединить силовые цепи без дополнительных перемычек. Монтаж выполняется на горизонтальной поверхности в закрытой щитовой, температурный диапазон - от -5C до +40C. Подключение вторичных цепей необходимо выполнять согласно схеме, указанной в руководстве пользователя.

Безопасность и стандарты

АВР-302 соответствует ГОСТ IEC 60947-6-1 и ГОСТ R 50030.2-2010. Защита от сверхтоков реализована в соответствии с классом B. Отказ одного элемента не вызывает опасного состояния - система имеет механическую блокировку против параллельного замыкания двух вводов. Выносной блок управления не создаёт потенциала высокого напряжения во вторичных цепях.

Преимущества

• Интегрированная конструкция - все компоненты собраны в едином корпусе, снижаются риски некорректного подключения;
• Выносной блок управления - позволяет расположить интерфейс вне щита, что удобно для наблюдения и обслуживания;
• Функция контроля напряжения - автоматически определяет наличие/отсутствие питания на каждом вводе, исключает ложные переключения;
• Механическая блокировка - гарантирует, что ни один из вводов не будет включен одновременно с другим;
• Готовый комплект шин - экономит время на сборку, минимизирует количество соединений.

Ограничения применения

• Не на открытом воздухе - степень защиты IP20 запрещает использование в условиях повышенной влажности, пыли или попадания брызг;
• Требуется внешний источник питания для выносного блока - он не работает автономно, нуждается в 220 В переменного тока;
• Нет сигнальных контактов - нельзя подключить световую или звуковую сигнализацию без доп. реле;
• Подходит только для трёхфазных сетей - не применяется в однофазных системах;
• Не рассчитан на частые переключения - рекомендовано не более 1–2 операций в час для продления срока службы механизмов.

Примеры использования

• Электроснабжение больницы: основной ввод - городская сеть, резервный - дизель-генератор. АВР-302 переключает питание при отключении энергии;
• Производственный участок: при сбое в главном вводе АВР-302 активирует резервный кабель от другой трансформаторной подстанции;
• Цифровой офис: серверы получают питание от UPS, который сам подключён к двум различным вводам - АВР-302 обеспечивает отказоустойчивость на уровне ввода.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 100 А - используйте медные провода сечением не менее 25 мм2;
• Обязательно соблюдайте порядок подключения: сначала резервный ввод, потом основной, затем - выносной блок. Это предотвратит ложные срабатывания;
• Проверяйте положение рычага перед первым включением - он должен находиться в положении “Основной” или “Резерв”, а не в середине;
• При использовании в холодных помещениях убедитесь, что температура не ниже -5C - возможны проблемы с механикой;
• Регулярно протестируйте работу устройства - хотя бы раз в месяц переводите его вручную на резервный ввод и обратно.
