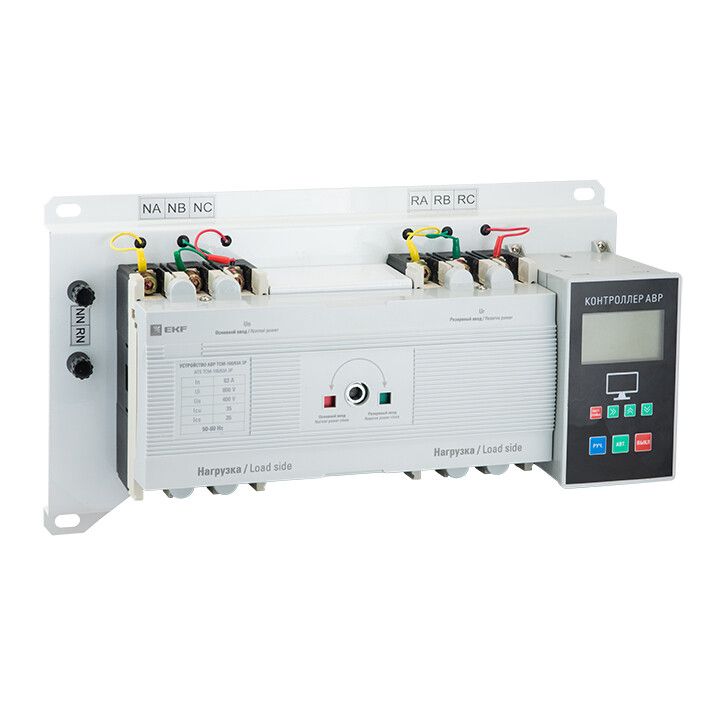

Устройство автоматического ввода резерва АВР 3п ТСМ-100/50 PROxima EKF ats-tsm-50A-3p-pro

Устройство автоматического ввода резерва ТСМ-100/50 3-полюсное 230В от бренда EKF обеспечивает бесперебойное питание объектов за счёт автоматического переключения между основным и резервным источниками электроэнергии. Артикул ats-tsm-50a-3p-pro подходит для промышленных и коммерческих установок, где важна надёжность электроснабжения.

Назначение и область применения

Устройство автоматического ввода резерва ТСМ-100/50 3-полюсное 230В используется там, где необходимо сохранить работу оборудования при отключении основного электропитания. Оно автоматически переключает нагрузку на резервный ввод при исчезновении напряжения на основном - например, при аварийном отключении сети или плановых работах энергоснабжающей организации.

Подходит для объектов с критичными потребителями: насосные станции, системы вентиляции, медицинское оборудование, серверные комнаты, конвейеры, освещение эвакуационных путей. Применяется в зданиях с двумя независимыми источниками питания - от городской сети и дизель-генератора или второго ввода.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В, не предназначен для однофазных цепей 230 В, хотя указано в названии как “230В” - это ссылка на фазное напряжение в системе 400 В.
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно, обеспечивая сбалансированное переключение.
• Номинальный ток: 50 А - выдерживает постоянную нагрузку до 50 ампер, соответствует классу защиты для средних по мощности потребителей.
• Разрывная способность: 35 кА - способен безопасно отключить цепь при сверхтоке короткого замыкания до 35 тысяч ампер, что покрывает большинство промышленных сетей.
• Защита от перегрева: да - внутренние термические элементы предотвращают повреждение устройства при длительной перегрузке.
• Гарантийный срок: 84 месяца (7 лет) - один из самых длинных в классе, указывает на высокую надёжность компонентов.

Совместимость и монтаж

Устройство ТСМ-100/50 3-полюсное 230В устанавливается в щите управления, рядом с основным и резервным вводами. Подключение выполняется через верхние и нижние клеммы - входы для двух источников, выход - к нагрузке. Каждый полюс имеет собственные контакторы и механическую блокировку, исключающую одновременное включение обоих вводов.

Не требует внешнего контроллера - вся логика встроенная. Для настройки режимов переключения используются DIP-переключатели или кнопки на корпусе (по документации производителя). Монтаж допускается только квалифицированным персоналом с соблюдением правил ПУЭ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1 - нормам для автоматических переключателей резервирования. Защита от перегрузки и короткого замыкания реализована в соответствии с классом B (без задержки срабатывания при КЗ). Конструкция выполнена в соответствии с требованиями безопасности для промышленного оборудования.

Преимущества

• Автоматическое переключение без участия оператора - минимизирует простои.
• Высокая разрывная способность (35 кА) - надёжно работает даже в сетях с большой короткозамкнутой мощностью.
• Встроенная тепловая защита - снижает риск возгорания при перегрузках.
• Долгий гарантийный срок (7 лет) - подтверждает качество сборки и долговечность.
• Поддержка нескольких программ переключения - позволяет адаптировать поведение под тип нагрузки (например, с задержкой запуска генератора).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации - IP-класс не указан, значит, не защищён от воды и пыли.
• Не подходит для частотных регуляторов или нелинейных нагрузок без предварительной проверки совместимости - возможны помехи в работе логики.
• Не рассчитан на частые переключения более 10 раз в час - это сокращает срок службы контактной группы.
• Требует наличия двух независимых источников питания; не является источником резервного питания сам по себе - не содержит аккумуляторов или генераторов.

Примеры использования

• Жилищно-коммунальное хозяйство: резервирование насосов водоснабжения при отключениях света.
• Производственный цех: обеспечение работы станков с ЧПУ при сбоях в сети.
• Фармацевтический комплекс: поддержание температурного режима в холодильниках хранения препаратов.
• Объекты связи: питание базовых станций мобильной связи от резервного генератора.

Практические советы

• Перед установкой проверьте соответствие номинального тока 50 А нагрузкам - не превышайте этот порог, особенно при пусковых токах двигателей.
• Используйте кабели с сечением не менее 10 мм2 для медных жил при длине до 10 метров - чтобы избежать потерь и нагрева.
• Настройте время задержки переключения - если резервный источник (генератор) запускается с паузой, установите интервал 5–15 секунд, чтобы избежать ложных срабатываний.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать перегрев и отказ.
• Не устанавливайте устройство в местах с прямым попаданием солнечных лучей или рядом с источниками тепла - это влияет на точность термозащиты.
