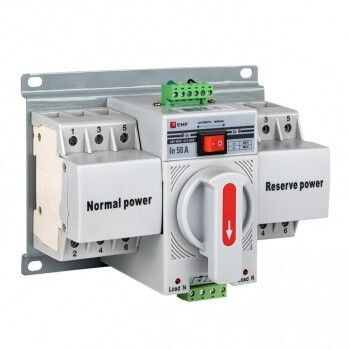

Устройство автоматического ввода резерва АВР 3п C 50А 400В MCB PROxima EKF ats-mcb-50c-3p-pro

Устройство автоматического ввода резерва МСB 50А (C) 3Р 400В от бренда EKF (артикул ats-mcb-50c-3p-pro) обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками электропитания. Это компактное решение для трёхфазных сетей с номинальным током до 50 А.

Назначение и область применения

Устройство автоматического ввода резерва МСB 50А (C) 3Р 400В используется там, где важна непрерывность электроснабжения: в промышленных цехах, на объектах ЖКХ, в медицинских учреждениях, серверных и других местах с критичными нагрузками. Оно автоматически переключает питание с основной линии на резервную при пропадании напряжения, аварийном отключении или проседании параметров сети. Подходит для трёхфазных четырёхпроводных систем 400 В / 230 В с частотой 50–60 Гц. Может применяться и в однофазных вариантах при подключении одной фазы.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), 230 В (фазное)
• Номинальный ток: 50 А
• Количество полюсов: 3
• Разрывная способность: 4,5 кА - способен безопасно отключать высокие токи КЗ
• Защита от перегрева: да - внутренние термические расцепители предотвращают повреждение при длительной перегрузке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытом щите
• Способ монтажа: вертикальный или горизонтальный - гибкая установка в шкафах различной конфигурации
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

МСB 50А (C) 3Р 400В представляет собой моноблок, состоящий из блока управления и двух встроенных автоматических выключателей. Для работы требуется подключение трёх фаз, нулевого провода и заземления. Устройство совместимо с любыми DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите, который должен иметь достаточное пространство для вентиляции. Рычаг ручного переключения позволяет перевести питание вручную - удобно при обслуживании или тестировании. Обязательно соблюдайте полярность подключения входов и выходов. Диаметр кабеля: до 25 мм2 (медный).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-6-1 и ГОСТ Р 50030.2. Произведено в соответствии с европейскими нормами безопасности. Автоматическое отключение при пропадании напряжения и перегрузке снижает риск возгорания и повреждения подключённого оборудования. Наличие механической блокировки предотвращает одновременное замыкание основного и резервного вводов.

Преимущества

• Компактный моноблочный дизайн - экономит место в щите по сравнению со сборками из отдельных элементов
• Интегрированные автоматы - меньше точек соединений, выше надёжность
• Ручной переключатель - возможность контроля в режиме “вручную” без внешних устройств
• Высокая разрывная способность (4,5 кА) - подходит для большинства промышленных объектов
• Долгий гарантийный срок - 7 лет свидетельствуют о качестве сборки и комплектующих

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита
• Не работает при отсутствии нуля - обязательна трёхфазная система с нейтральным проводником
• Не поддерживает управление по протоколам (Modbus, CAN) - только автоматическое и ручное переключение
• Максимальный ток 50 А - для нагрузок выше 63 А необходимо выбирать другую модель
• Не имеет функции временного задержки - переключение происходит сразу после потери напряжения

Примеры использования

• Энергообеспечение насосной станции в системе водоснабжения
• Поддержка работы лифтового оборудования при отключении основного питания
• Автоматическое переключение на дизель-генератор при сбоях в городской сети
• Обеспечение бесперебойной работы системы вентиляции в больницах
• Резервирование питания контроллеров и PLC на производственных линиях

Практические советы

• Перед монтажом проверьте соответствие номинала автомата нагрузке - не допускайте постоянной работы на грани 50 А
• Убедитесь, что резервный ввод также исправен и готов к работе - устройство не создаёт энергию, лишь переключает её
• При использовании в условиях повышенной запылённости - используйте щит с классом защиты IP54 и фильтрами
• Регулярно проверяйте работу рычага ручного переключения - он должен двигаться свободно без заеданий
• При проектировании системы учитывайте время переключения - для чувствительного оборудования (например, серверов) может потребоваться дополнительный ИБП
