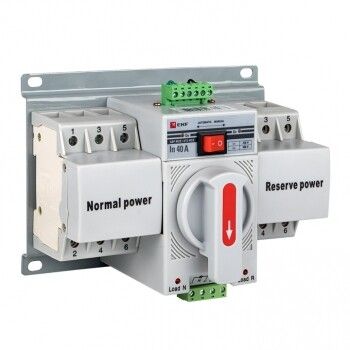

Устройство автоматического ввода резерва АВР 3п C 40А 400В MCB PROxima EKF ats-mcb-40c-3p-pro

Устройство автоматического ввода резерва АВР 3-полюсное 40А 400В МCB от бренда EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Артикул ats-mcb-40c-3p-pro подходит для трёхфазных сетей с номиналом до 40 А и применяется там, где критична надёжность электроснабжения.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3-полюсное 40А 400В МCB используется для автоматического переключения нагрузки с основного источника питания на резервный при пропадании напряжения. Подходит для трёхфазных четырёхпроводных систем с напряжением 400 В и однофазных цепей 230 В, частотой 50–60 Гц. Применяется в объектах, где недопустимы простои: серверные, медицинские учреждения, промышленные линии, системы вентиляции, насосные станции, автономные здания.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), 230 В (однофазное)
• Номинальный ток: 40 А
• Количество полюсов: 3
• Разрывная способность: 4,5 кА - способен безопасно отключать токи короткого замыкания до этого значения
• Защита от перегрева: да - внутренние термические элементы предотвращают повреждение при длительной перегрузке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый щит
• Способ монтажа: вертикальный или горизонтальный - гибкая фиксация на DIN-рейке
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство АВР 3-полюсное 40А 400В МCB собрано в виде моноблока с двумя встроенными модульными автоматическими выключателями. Для работы требуется подключение трёх фаз, нулевого провода и заземления. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 25 мм2. Рычаг ручного переключения позволяет перевести нагрузку вручную без внешнего управления - удобно при тестировании или ремонте. Общий габарит компактен благодаря интегрированной конструкции - экономит место в распределительном шкафе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для устройств автоматического переключения в соответствии с ГОСТ Р 50030.2 и IEC 60947-6-1. Защита от перегрева и высокая разрывная способность обеспечивают отказоустойчивость даже при кратковременных скачках тока. IP20 не допускает использование вне герметичных корпусов - установка возможна только внутри электрощита.

Преимущества

• Интегрированная конструкция снижает количество соединений и точки отказа
• Автоматическое переключение без задержки - минимизация времени перерыва питания
• Ручной режим переключения через рычаг - возможность обслуживания без отключения всей системы
• Высокий гарантийный срок (7 лет) указывает на качество сборки и комплектующих
• Поддержка как трёхфазных, так и однофазных нагрузок - универсальное решение

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки в закрытый щит
• Максимальный ток 40 А - нельзя использовать для нагрузок свыше 63 А, хотя серия PROxima поддерживает до 63 А, этот конкретный артикул ограничен 40 А
• Не имеет функций удалённого контроля или сигнализации - управление только локальное
• Требует наличия двух независимых источников питания с одинаковым напряжением и фазовой последовательностью

Примеры использования

• Энергообеспечение серверной комнаты - при отключении основного питания сразу включается дизель-генератор или UPS
• Промышленный конвейер - предотвращает остановку производства при сбоях в сети
• Жилой дом с резервным генератором - обеспечивает работу холодильников, отопления, лифта
• Фармацевтический цех - сохраняет температурный режим хранения препаратов

Практические советы

• Перед установкой проверьте совпадение фазового порядка между основной и резервной линиями - неверная последовательность может повредить оборудование
• Убедитесь, что посадочные места на DIN-рейке позволяют свободно разместить весь блок - габариты учитываются при проектировании шкафа
• Не используйте устройство в условиях повышенной влажности без дополнительной герметизации щита
• Регулярно проверяйте механическую работоспособность рычага ручного переключения - он должен двигаться легко, без заеданий
• При замене автоматических выключателей внутри блока используйте только оригинальные компоненты EKF - несовместимые модели нарушают алгоритм работы АВР
