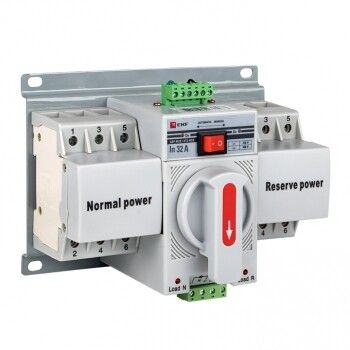

Устройство автоматического ввода резерва АВР 3п C 32А 400В MCB PROxima EKF ats-mcb-32c-3p-pro

Устройство автоматического ввода резерва 3-полюсное C 32А 400В МCB PROxima от EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Применяется в трёхфазных сетях с номинальным напряжением 400 В, где важна надёжность электроснабжения — например, на промышленных объектах, в ЖКХ или логистике.

Назначение и область применения

Устройство автоматического ввода резерва 3-полюсное C 32А 400В МCB PROxima используется в системах с двумя источниками питания: основным и резервным. Когда напряжение на основном вводе пропадает — например, из-за аварии или планового отключения — устройство автоматически переключает нагрузку на резервный ввод. После восстановления основного питания снова возвращает её туда. Подходит для трёхфазных четырёхпроводных систем (380–400 В) и однофазных (230 В) с частотой 50/60 Гц. Номинальный ток до 32 А делает его подходящим для средних нагрузок: насосов, вентиляторов, освещения, малых станков, систем безопасности.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), 230 В (однофазное)
• Номинальный ток: 32 А
• Количество полюсов: 3
• Разрывная способность: 4,5 кА — способно безопасно отключить цепь при коротком замыкании
• Защита от перегрева: да — внутренние автоматы имеют тепловую защиту
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Способ монтажа: вертикальный или горизонтальный — гибкая фиксация на DIN-рейке
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство представляет собой моноблок с двумя встроенными автоматическими выключателями и блоком управления. Для работы требуется два входа: основной и резервный, каждый со своим автоматом. Оба автомата должны быть совместимы по току и классу отключения — рекомендуются модели серии PROxima с аналогичным номиналом. Монтаж выполняется на DIN-рейке шириной 35 мм. Клеммы рассчитаны на провода сечением до 25 мм². Перед подключением проверьте соответствие фаз: L1, L2, L3, N. Рычаг ручного переключения позволяет перевести нагрузку вручную — удобно при тестировании или обслуживании.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1. Автоматические выключатели внутри имеют сертификаты на соответствие нормам безопасности. Защита от перегрузки и короткого замыкания реализована на уровне аппаратов, а не только на контроллере. IP20 не допускает установку вне шкафа — использование в сыром помещении, на улице или в условиях высокой запылённости недопустимо.

Преимущества

• Моноблочная конструкция снижает количество соединений и повышает надёжность
• Интегрированные автоматы уменьшают занимаемое место в щите — экономия до 30% по сравнению с сборками из отдельных компонентов
• Рычаг ручного переключения позволяет выполнять диагностику без отключения питания
• Долгий гарантийный срок — 7 лет — свидетельствует о качественных материалах и сборке

Ограничения применения

• Не предназначен для работы при температуре ниже –25 °C или выше +55 °C — уточняйте условия эксплуатации в документации
• Не работает с постоянным током — только переменный 50/60 Гц
• Напряжение на резервном вводе должно быть в пределах ±10% от 400 В — иначе возможны ложные срабатывания
• Не имеет функции временного задержки — переключение происходит сразу после потери напряжения, что может вызывать кратковременные скачки нагрузки
• Не поддерживает параллельное питание — только последовательное переключение

Примеры использования

• Автономное электроснабжение цеха: основной ввод — от городской сети, резервный — от дизель-генератора
• Система освещения эвакуационных выходов: основной — от сети, резервный — от АКБ через инвертер
• Климатическая система в офисе: переключение на резервный источник при отключении света
• Лифтовые системы с резервным питанием от батарей

Практические советы

• Перед установкой проверьте, чтобы оба ввода были правильно распределены по фазам — неверное подключение приведёт к отказу устройства
• Убедитесь, что резервный источник способен выдать необходимый ток (не менее 32 А) и стабильно поддерживать напряжение
• При использовании в щитах с ограниченным местом — устройство 3-полюсное, занимает около 9 модулей (18 мм × 3 = 54 мм); учтите это при планировании компоновки
• Регулярно проверяйте работу рычага ручного переключения — он должен двигаться свободно без усилия
• Не используйте с другими типами автоматов — лучше применять те же серии PROxima, чтобы гарантировать согласованность характеристик
