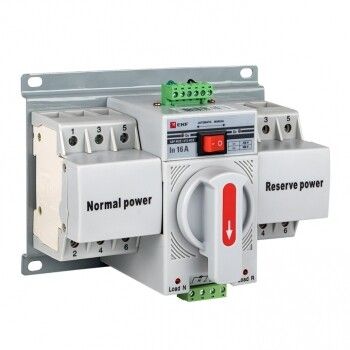

Устройство автоматического ввода резерва АВР 3п C 16А 400В MCB PROxima EKF ats-mcb-16c-3p-pro

Устройство автоматического ввода резерва 3-полюсное C 16А 400В МCB PROxima от EKF обеспечивает бесперебойное питание оборудования за счёт автоматического переключения между основным и резервным источниками. Применяется в трёхфазных сетях с номинальным током до 16 А, особенно там, где важна надёжность электроснабжения - например, на промышленных объектах, в системах освещения или насосных станциях.

Назначение и область применения

Устройство автоматического ввода резерва 3-полюсное C 16А 400В МCB PROxima используется для автоматического переключения нагрузки с основного источника питания на резервный при пропадании напряжения. Подходит для трёхфазных четырёхпроводных систем (380/230 В) и однофазных цепей с частотой 50–60 Гц. Обеспечивает работу критичных потребителей: насосов, вентиляторов, систем аварийного освещения, малых станков и другого оборудования, которое не допускает длительных простоев.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазное), 230 В (фазное)
• Номинальный ток: 16 А
• Количество полюсов: 3
• Разрывная способность: 4,5 кА - способно безопасно отключать токи короткого замыкания в типовых распределительных сетях
• Защита от перегрева: да - внутренние термические элементы предотвращают повреждение при длительной перегрузке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри щита
• Способ монтажа: вертикальный или горизонтальный - гибкая установка в шкафах различной компоновки
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство представляет собой моноблок, состоящий из блока управления и двух встроенных автоматических выключателей. Для подключения требуется три фазы, ноль и заземление. Клеммы рассчитаны на провода сечением до 16 мм2. Установка выполняется на DIN-рейку шириной 35 мм. Рычаг ручного переключения позволяет перевести устройство в режим обслуживания без отключения всей системы. Убедитесь, что свободное место в щите соответствует габаритам устройства - он занимает несколько модулей, но экономит пространство по сравнению с сборными решениями.

Безопасность и стандарты

Произведено в соответствии с требованиями к устройствам АВР для бытовых и промышленных применений. Соответствует нормам IEC 60947-6-1. Защита от перегрева и разрывная способность 4,5 кА обеспечивают безопасную работу даже при кратковременных скачках тока. IP20 не предусматривает защиту от брызг - запрещена установка во влажных помещениях или вне закрытых щитов.

Преимущества

• Моноблочная конструкция снижает количество соединений и повышает надёжность по сравнению с составными АВР
• Интегрированные автоматы исключают необходимость самостоятельного подбора и согласования выключателей
• Ручной рычаг позволяет выполнять тестирование и обслуживание без демонтажа
• Долгий гарантийный срок - 7 лет - свидетельствует о высокой долговечности компонентов
• Поддержка как трёхфазного, так и однофазного подключения делает устройство универсальным

Ограничения применения

• Не предназначен для работы при температуре ниже 0 C или выше +40 C - уточняйте условия эксплуатации в спецификации
• IP20 не допускает использование в открытых или влажных местах - обязательно помещение в герметичный или закрытый электрощит
• Максимальный ток 16 А - нельзя использовать для нагрузок свыше этого значения, даже если система имеет более мощные вводы
• Не поддерживает функции регулировки времени задержки переключения - время реакции фиксировано производителем

Примеры использования

• Автоматическое переключение на дизель-генератор при отключении городской сети в цехе с CNC-станками
• Обеспечение резервного питания для системы вентиляции в жилом доме с лифтом
• Подключение к резервному источнику в пункте зарядки электромобилей
• Работа с резервной линией в медицинских учреждениях для поддержания работы светильников и насосов

Практические советы

• Перед установкой проверьте соответствие номинала автомата (16 А) и сечения кабеля - недостаточное сечение вызовет нагрев и выход из строя
• При использовании в системе с несколькими АВР убедитесь, что они не будут конфликтовать - не рекомендуется параллельное подключение нескольких устройств на одну нагрузку
• Проверяйте положение рычага перед первым включением - он должен находиться в рабочем положении, а не в “ручном”
• Для удобства диагностики рекомендуется пометить входы и выходы на корпусе щита - это ускоряет поиск неисправностей
• Устройство совместимо с другими изделиями серии PROxima - можно собирать унифицированные щиты с одинаковым внешним видом и принципом монтажа
